OSNOVNE INFORMACIJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	IEC
kategorija upotrebe	AC-6B
napon upravljačkog kola	380 V AC 50/60 Hz
[Ue] nazivni napon	kolo napajanja: <= 690 V AC 50/60 Hz
reaktivna snaga	35 kvar pri 230-230 V AC 50/60 Hz pri <60 °C
reaktivna snaga	63 kvar pri 400-415 V AC 50/60 Hz pri <60 °C
reaktivna snaga	67 kvar pri 440-440 V AC 50/60 Hz pri <60 °C
reaktivna snaga	104 kvar pri 660-690 V AC 50/60 Hz pri <60 °C
maksimalni radni ciklus	100 ciklusa/h
sastav pomoćnog kontakta	1 NO + 2 NC za signalno kolo
Grupa proizvoda	TeSys D
Standardi	UL 60947-4-1
Standardi	CSA C22.2 No 60947-4-1
Standardi	IEC 60947-4-1
Standardi	IEC 60831
Standardi	IEC 60070
moment pritezanja	kolo napajanja: 9 N.m - na priključak
moment pritezanja	upravljačko kolo: 1.7 N.m - na vijčani priključni blok
Nosači za montažu	DIN šina
Nosači za montažu	ploča
tip upravljačkog kola	AC pri 50/60 Hz
električna trajnost	300000 ciklusa pri Ue 400 V
električna trajnost	200000 ciklusa pri Ue 690 V
Broj polova	3P
primena kontaktora	korekcija faktora snage

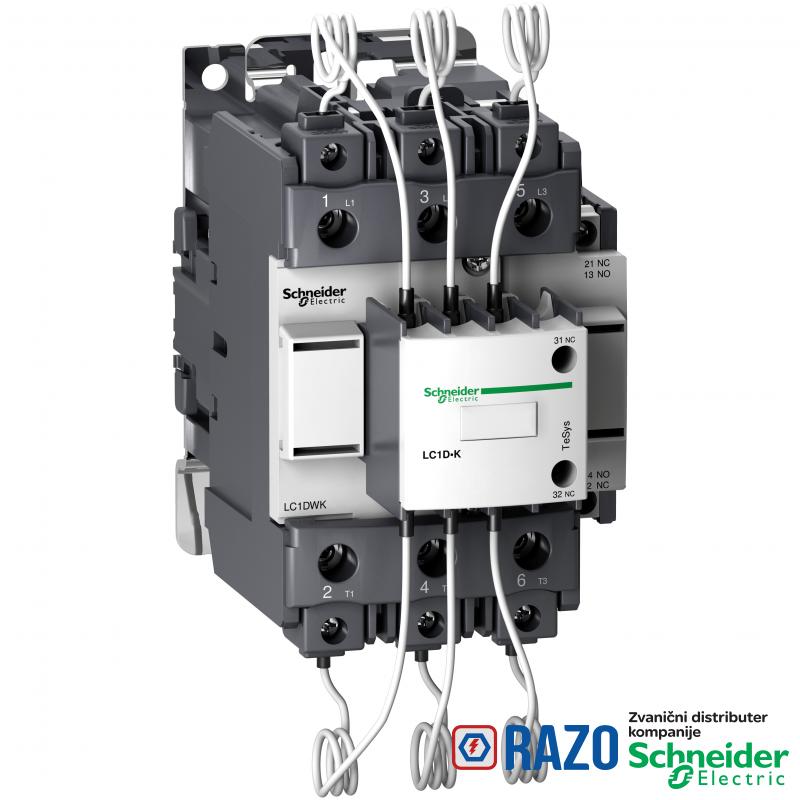

Tip proizvoda ili komponente	kontaktor za kondenzatorske baterije
ime proizvoda	TeSys LC1D.K
Kratko ime uređaja	LC1DWK
grupa proizvoda	TeSys
raspored kontakata	3 NO
povezivanje - priključci	kolo napajanja: priključak 1 4-50 mm² - krutost kabla: jednožični
povezivanje - priključci	kolo napajanja: priključak 2 4-25 mm² - krutost kabla: jednožični
povezivanje - priključci	kolo napajanja: priključak 1 4-50 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci	kolo napajanja: priključak 2 4-25 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci	kolo napajanja: priključak 1 4-50 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci	kolo napajanja: priključak 2 4-16 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - krutost kabla: jednožični
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² - krutost kabla: jednožični
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 1 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci	upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom

DOPUNSKE INFORMACIJE
tip pomoćnog kontakta	tip mehanički povezani 1 NO + 2 NC u skladu sa IEC 60947-5-1
tip pomoćnog kontakta	tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
kompatibilnost	LC1D

OKRUžENJE
Temperatura okoline za rad uređaja	-5-60 °C
Visina	180 mm
Temperatura okoline za skladištenje	-60-80 °C
zaštitni tretman	TH u skladu sa IEC 60068-2-30
IP stepen zaštite	IP20 u skladu sa IEC 60529
nadmorska visina za rad uređaja	3000 m bez smanjenja karakteristika
Širina	85 mm
Dubina	154 mm
Masa proizvoda	1.65 kg

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP111274EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
