| OSNOVNE INFORMACIJE | |
|---|---|
| tip blokade | električna |
| tip blokade | mehanička |
| napon upravljačkog kola | 230 V AC 50/60 Hz |
| [Ue] nazivni napon | kolo napajanja: <= 1000 V AC 25...400 Hz |
| [Ue] nazivni napon | kolo napajanja: <= 300 V DC |
| snaga disipacije po polu | 24 W AC-1 |
| snaga disipacije po polu | 13.5 W AC-3 |
| prosečna impedansa | 0.6 mΩ - Ith 200 A 50 Hz za kolo napajanja |
| sastav pomoćnog kontakta | 1 NO + 1 NC |
| Grupa proizvoda | TeSys D |
| [Ith] dozvoljena termička struja u vazduhu | 200 A pri <60 °C za kolo napajanja |
| Nosači za montažu | šina |
| Nosači za montažu | ploča |
| tip upravljačkog kola | AC pri 50/60 Hz |
| standardi | CSA C22.2 No 14 |
| standardi | EN 60947-4-1 |
| standardi | EN 60947-5-1 |
| standardi | IEC 60947-4-1 |
| standardi | IEC 60947-5-1 |
| standardi | UL 508 |
| nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| primena kontaktora | upravljanje motorom |
| primena kontaktora | rezistivno opterećenje |
| nazivna prekidna moć | 1400 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |

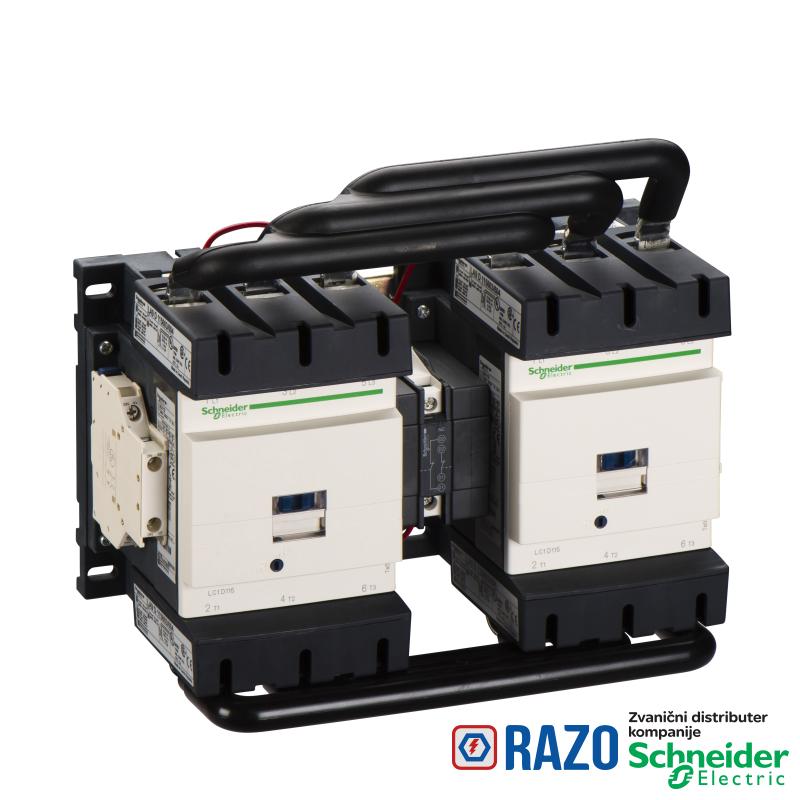

| Tip proizvoda ili komponente | kontaktor za promenu smera |
| sertifikacije proizvoda | BV |
| sertifikacije proizvoda | CCC |
| sertifikacije proizvoda | CSA |
| sertifikacije proizvoda | DNV |
| sertifikacije proizvoda | GL |
| sertifikacije proizvoda | RINA |
| sertifikacije proizvoda | UL |
| sertifikacije proizvoda | EAC |
| Irms nazivna moć uključenja | 140 A AC za signalno kolo u skladu sa IEC 60947-5-1 |
| Irms nazivna moć uključenja | 250 A DC za signalno kolo u skladu sa IEC 60947-5-1 |
| Irms nazivna moć uključenja | 1660 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
| ime proizvoda | TeSys D |
| pripadajući osigurač | 10 A gG za signalno kolo u skladu sa IEC 60947-5-1 |
| pripadajući osigurač | 315 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
| pripadajući osigurač | 250 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja |
| [Uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947 |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 10-120 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 10-50 mm²jednožični bez kablovskog završetka |
| grupa proizvoda | TeSys |
| raspored kontakata | 3 NO |
| prezentacija uređaja | prefabrikovan sa promenom redosleda faza |
| kategorija upotrebe | AC-1 |
| kategorija upotrebe | AC-3 |
| [Ie] nazivna struja | 200 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja |
| [Ie] nazivna struja | 150 A 60 °C) pri <= 440 V AC AC-3 za kolo napajanja |
| vreme uključenja/isključenja | 20...35 ms zatvaranje |
| vreme uključenja/isključenja | 40...75 ms otvaranje |
| maksimalni radni ciklus | 1200 ciklusa/h pri <60 °C |
| električna trajnost | 0.85 miliona ciklusa 150 A AC-3 pri Ue <= 440 V |
| električna trajnost | 1 miliona ciklusa 200 A AC-1 pri Ue <= 440 V |
| moment pritezanja | upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm |
| moment pritezanja | upravljačko kolo: 1.2 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2 |
| moment pritezanja | kolo napajanja: 12 N.m - na priključak šestougaona 4 mm |
| Broj polova | 3P |
| Kategorija prenapona | III |
| snaga motora hp | 40 hp pri 200/208 V AC 60 Hz za trofazne motori |
| snaga motora hp | 50 hp pri 230/240 V AC 60 Hz za trofazne motori |
| snaga motora hp | 100 hp pri 460/480 V AC 60 Hz za trofazne motori |
| snaga motora hp | 125 hp pri 575/600 V AC 60 Hz za trofazne motori |
| snaga motora kW | 40 kW pri 220...230 V AC 50 Hz |
| snaga motora kW | 75 kW pri 380...400 V AC 50 Hz |
| snaga motora kW | 80 kW pri 415...440 V AC 50 Hz |
| snaga motora kW | 90 kW pri 500 V AC 50 Hz |
| snaga motora kW | 100 kW pri 660...690 V AC 50 Hz |
| snaga motora kW | 75 kW pri 1000 V AC 50 Hz |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V CSA sertifikovano |
| [Ui] nazivni napon izolacije | kolo napajanja: 600 V UL sertifikovano |
| [Ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-1 |
| [Ui] nazivni napon izolacije | signalno kolo: 600 V CSA sertifikovano |
| [Ui] nazivni napon izolacije | signalno kolo: 600 V UL sertifikovano |
| [Ui] nazivni napon izolacije | kolo napajanja: 1000 V u skladu sa IEC 60947-4-1 |
| mehanička trajnost | 8000000 ciklusa |
| Kratko ime uređaja | LC2D |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 250 A pri <40 °C - 10 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 580 A pri <40 °C - 1 min za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 1200 A pri <40 °C - 10 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 1400 A pri <40 °C - 1 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 100 A - 1 s za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 120 A - 500 ms za signalno kolo |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 140 A - 100 ms za signalno kolo |
| zaštitni poklopac | sa |
| DOPUNSKE INFORMACIJE | |
|---|---|
| vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
| vreme nepreklapanja | 1.5 milisekundi pri zatvaranju između NC i NO kontakta |
| minimalna struja preklapanja | 5 mA za signalno kolo |
| ograničenje napona upravljačkog kola | propad napona: 0.3...0.5 Uc AC 50/60 Hz 55 °C) |
| ograničenje napona upravljačkog kola | u radu: 0.8...1.15 Uc AC 50/60 Hz 55 °C) |
| kompatibilnost kontakta | M13 |
| napon kalema kontaktora | 230 V AC standardno |
| otpornost izolacije | > 10 MOhm za signalno kolo |
| opseg snage | 30-50 kW pri 200-240 V trofazne |
| opseg snage | 55-100 kW pri 380-440 V trofazne |
| opseg snage | 55-100 kW pri 480-500 V trofazne |
| udarna snaga u VA | 280-350 VA 60 Hz 0.9 20 °C) |
| udarna snaga u VA | 280-350 VA 50 Hz 0.9 20 °C) |
| tehnologija kalema | ugrađeni dvosmerni limiter |
| tip motornog pokretača | reversing contactor |
| minimalni napon preklapanja | 17 V za signalno kolo |
| frekvencija signalnog kola | 25...400 Hz |
| disipacija toplote | 3-4.5 W pri 50/60 Hz |
| tip pomoćnog kontakta | tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1 |
| tip pomoćnog kontakta | tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1 |
| kompatibilnost | LC2D |
| snaga držanja u VA | 2-18 VA 20 °C) 0.9 60 Hz |
| snaga držanja u VA | 2-18 VA 20 °C) 0.9 50 Hz |
| OKRUžENJE | |
|---|---|
| Mehanička robusnost | vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz |
| Mehanička robusnost | vibracije na kontaktor u radu: 4 Gn, 5...300 Hz |
| Mehanička robusnost | udara na kontaktor u radu: 15 Gn za 11 ms |
| Mehanička robusnost | udara kontaktor nije u radu: 6 Gn za 11 ms |
| Visina | 158 mm |
| Temperatura okoline za rad uređaja | -5-60 °C |
| Stepen zaprljanosti | 3 |
| Masa proizvoda | 6.4 kg |
| otpornost na plamen | V1 u skladu sa UL 94 |
| Temperatura okoline za skladištenje | -60-80 °C |
| zaštitni tretman | TH u skladu sa IEC 60068-2-30 |
| IP stepen zaštite | IP20 prednja strana u skladu sa IEC 60529 |
| nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| Širina | 266 mm |
| Dubina | 148 mm |
| dopustiva temperatura u okolini uređaja | -40-70 °C na Uc |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP060301EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | ENVEOLI100405 |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
