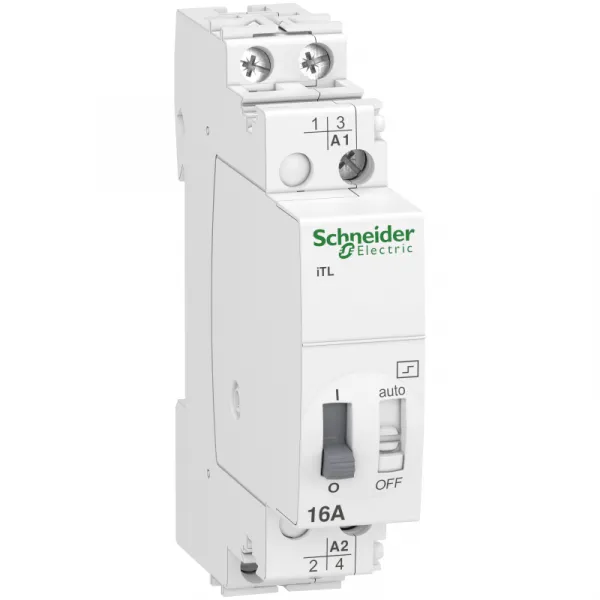

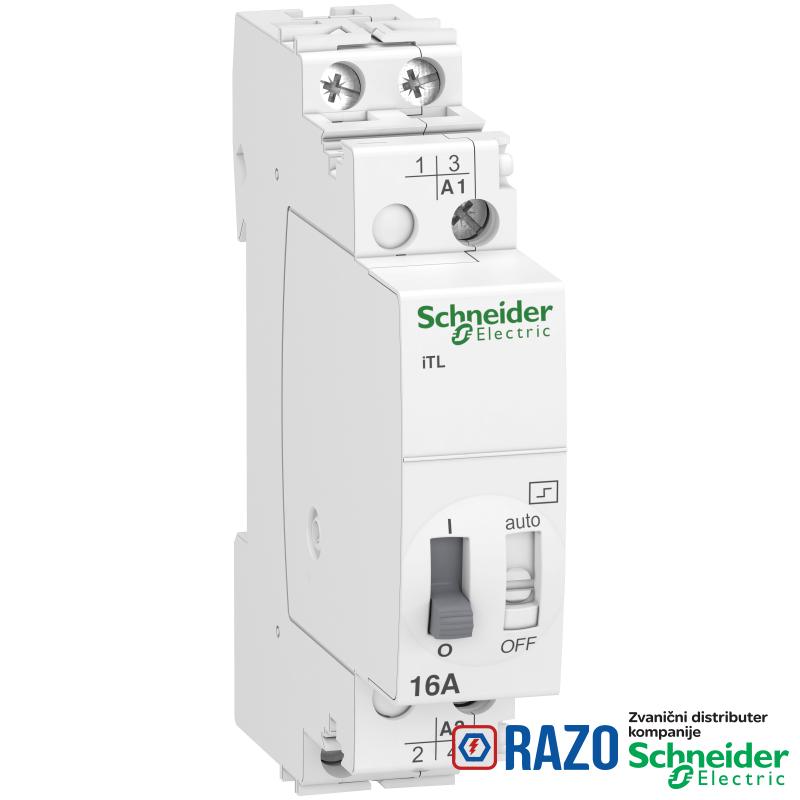

Rele impulsni TL-16 II-polni
Schneider Electric

Rele impulsni TL-16 II-polni

Šifra artikla: SC1100
Model: A9C30812
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
2.760,00 RSD
2.760,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
20.03.2024. - 22.03.2024.
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 16 A
napon upravljačkog kola 230...240 V AC 50/60 Hz
napon upravljačkog kola 110 V DC
Grupa proizvoda iTL
Tip mreže AC
Tip proizvoda ili komponente impulsni relej
ime proizvoda Acti 9 iTL
grupa proizvoda Acti 9
raspored kontakata 2 NO
Broj polova 2P
Primena uređaja standardno
Kratko ime uređaja iTL
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Visina 84 mm
povezivanje - priključci upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti
povezivanje - priključci upravljačko kolo: tunelski priključci 1 kabl(ovi) 0.5-4 mm² kruti sa
povezivanje - priključci upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni
povezivanje - priključci upravljačko kolo: tunelski priključci 1 kabl(ovi) 1-4 mm² fleksibilni sa kablovskim završetkom
povezivanje - priključci kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti
povezivanje - priključci kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² kruti sa
povezivanje - priključci kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni
povezivanje - priključci kolo napajanja: tunelski priključci 1 kabl(ovi) 1.5-4 mm² fleksibilni sa kablovskim završetkom
frekvencija preklapanja 5 prekidačkih operacija/min
frekvencija preklapanja 100 prekidačkih operacija/dan
Nosači za montažu DIN šina
kompatibilnost grupe proizvoda iATEt
kompatibilnost grupe proizvoda iATL4
kompatibilnost grupe proizvoda iATLc
kompatibilnost grupe proizvoda iATLc+s
kompatibilnost grupe proizvoda iATLm
kompatibilnost grupe proizvoda iATLs
kompatibilnost grupe proizvoda iATLz
kompatibilnost grupe proizvoda iETL iTL 16
kompatibilnost grupe proizvoda iATLc+c
kompatibilnost grupe proizvoda iATL24
tip daljinskog upravljanja svetleći taster 3 mA
9 mm redovi 2
dužina ogoljenog dela žice 11 mm
Tip upravljanja daljinsko i ručno upravljanje
Tip upravljanja isključenje kalema
trajanje impulsa 50 ms...1 s
tip kontrolnog signala impuls
Način montiranja fiksno
električna trajnost AC-21: 200000 ciklusa
električna trajnost AC-22: 100000 ciklusa
kompatibilnost iTL
Lokalna signalizacija ON/OFF očitavanje
Širina 18 mm
segment tržišta male komercijalne zgrade
segment tržišta stambene zgrade
Dubina 60 mm
moment pritezanja 1-1 N.m
[Ue] nazivni napon 250 V AC 50/60 Hz
OKRUžENJE
Sertifikacija proizvoda GOST
Temperatura okoline za rad uređaja -20-50 °C
Standardi EN 669-1
Standardi EN 669-2-2
tropikalizacija 2
nivo buke 60 dB
stepen zaprljanosti 3
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 95-95 % pri 55-55 °C
oznake kvaliteta NF
oznake kvaliteta CEBEC
oznake kvaliteta KEMA
oznake kvaliteta VDE
oznake kvaliteta IMQ
IP stepen zaštite IP20 u skladu sa IEC 60529 (on opening)
IP stepen zaštite IP40 u skladu sa IEC 60529 (u ormanu)
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110302EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months

iTL impulsni releji se koriste za upravljanje, pomoću iPB tastera, krugovima
osvetljenja koja sadrže:
Inkadescentne lampe, halogene lampe niskog napona, itd. (rezistivni potrošači).
Fluo cevi, sijalice sa gasom, itd. (induktivni potrošači).
Ručna kontrola sa prednje strane:
direktno upravljanje pomoću ON/OFF ručice,
ručno odvajanje kontakata špulne moguće je pomoću sklopke.
Indikacija: udaljena indikacija stanja releja, mehanička, sa prednje strane na
osnovu pozicije ručice.
