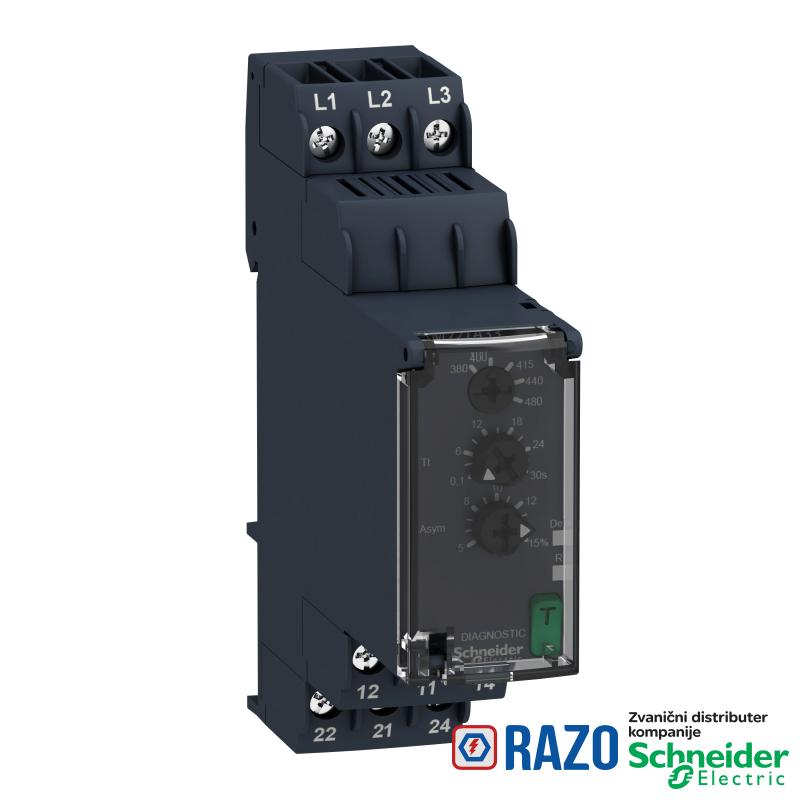

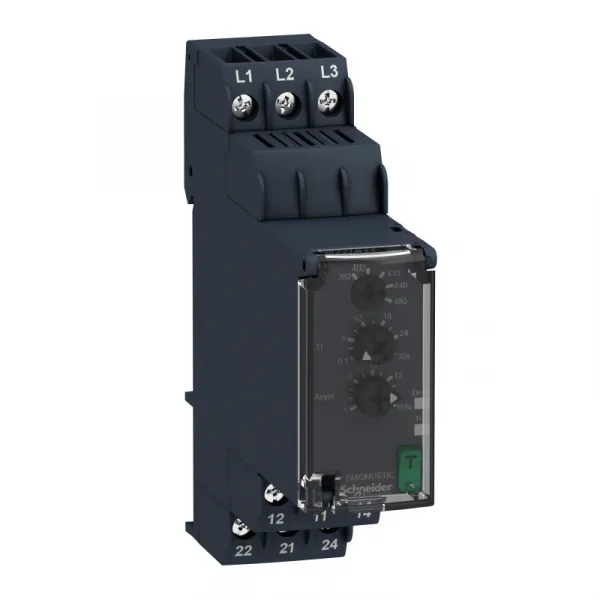

Rele asimetrije
Schneider Electric

Rele asimetrije

Šifra artikla: SC2541
Model: RM22TA33
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.158,00 RSD
7.158,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Zelio Control
opseg merenja 380...480 V napon AC
preklopna moć u VA 2000 VA
Tip proizvoda ili komponente modularni relej merenja i kontrole
Broj faza mreže trofazne
ime releja RM22TA
Tip releja kontrolni relej
tip vremenskog kašnjenja podesivo 0.1...30 s, +/- 10 % vrednosti pune skale pri prelaženju praga Tt
nadzirani parametri releja redosled faza
nadzirani parametri releja detekcija gubitak faze
nadzirani parametri releja asimetrija
DOPUNSKE INFORMACIJE
[Us] nazivni napon napajanja 380...480 V AC
opseg napona 380...480 V međufazno
sigurnosni podaci o pouzdanosti MTTFd = 388.1 years
sigurnosni podaci o pouzdanosti B10d = 350000
minimalna struja preklapanja 10 mA pri 5 V DC
maksimalni ciklus merenja 150 milisekundi ciklus merenja kao prava efektivna vrednost
drift praga prekidanja <= 0.05 % per degree centigrade u zavisnosti od dopustive temperature okoline
drift praga prekidanja <= 1 % within the supply voltage range
maksimalna struja preklapanja 8 A AC
histerezis 2-2 % fiksno od selectable
greška merenja < 1 % preko celog opsega sa promenom napona
greška merenja < 0.05 %/°C sa promenom temperature
statusne LED lampice relej ON: LED lampica (žuta)
statusne LED lampice uključen uređaj: LED lampica (zelena)
izlazni kontakti 2 C/O
snaga potrošnje u VA 15-15 VA pri 480 V AC 60 Hz
materijal kontakata bez kadmijuma
prag detekcije napona < 100 V AC
podešavanje praga asimetrije 5...15 % izabranog Un
vreme odziva <= 300 ms
podešavanje tačnosti praga okidanja +/- 10 % of the full scale
kategorija upotrebe AC-15 u skladu sa IEC 60947-5-1
kategorija upotrebe DC-13 u skladu sa IEC 60947-5-1
kategorija upotrebe AC-1 u skladu sa IEC 60947-4-1
kategorija upotrebe DC-1 u skladu sa IEC 60947-4-1
Masa proizvoda 0.09 kg
Maksimalni napon preklapanja 250 V AC
otpornost izolacije > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27
vreme reseta 1500 milisekundi pri maksimalnom naponu
povezivanje - priključci vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
povezivanje - priključci vijčani priključci, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom
kategorija prenapona III u skladu sa IEC 60664-1
kategorija prenapona III u skladu sa UL 508
drift vremenskog kašnjenja <= 0.05 % per degree centigrade u zavisnosti od dopustive temperature okoline
drift vremenskog kašnjenja <= 1 % within the supply voltage range
podešavanje tačnosti vremena kašnjenja 10 tačka
granice napona 304-576 V AC
držač za montažu 35 mm DIN šina u skladu sa EN/IEC 60715
mehanička trajnost 10000000 ciklusa
kompatibilnost RM22
materijal kućišta samogasiva plastika
ograničenje napona upravljačkog kola - 20 % + 20 % Un
podešavanje praga napona 2...20 % izabranog Un
pozicija montiranja ručice bilo koja pozicija
Širina 22.5 mm
moment pritezanja 0.6-1 N.m u skladu sa IEC 60947-1
električna trajnost 100000 ciklusa
kašnjenje starta po uključenju napajanja 650 milisekundi
frekvencija napajanja 50...60 Hz +/- 10 %
tačnost ponavljanja +/- 0.5 % za ulazno i kolo merenja
tačnost ponavljanja +/- 3 % za kašnjenje
OKRUžENJE
Sertifikacija proizvoda GL
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CCC
Sertifikacija proizvoda CE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda Kina RoHS
Sertifikacija proizvoda UL
Sertifikacija proizvoda RCM
Standardi EN/IEC 60255-1
dielektrični test napon 2.5 kV AC 50 Hz, 1 min u skladu sa IEC 60255-27
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
otpornost na mikroprekide 10 milisekundi
otpornost na udare 15 gn (trajanje = 11 milisekundi) za not in operation u skladu sa IEC 60068-2-27
otpornost na udare 5 gn (trajanje = 11 milisekundi) za u radu u skladu sa IEC 60068-2-27
temperatura okoline za rad -20-50 °C pri 60 Hz
temperatura okoline za rad -20-60 °C pri 50 Hz AC/DC
otpornost na vibracije 0.075 mm (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6
otpornost na vibracije 1 gn (f= 10-58.1 Hz) not in operation u skladu sa IEC 60068-2-6
otpornost na vibracije 0.035 mm (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6
otpornost na vibracije 0.5 g (f= 58.1-150 Hz) u radu u skladu sa IEC 60068-2-6
IP stepen zaštite IP20 u skladu sa IEC 60529 (priključci)
IP stepen zaštite IP40 u skladu sa IEC 60529 (kućište)
IP stepen zaštite IP50 u skladu sa IEC 60529 (prednji panel)
stepen zaprljanosti 3 u skladu sa IEC 60664-1
stepen zaprljanosti 3 u skladu sa UL 508
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 93-97 % pri 25-55 °C u skladu sa IEC 60068-2-30
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1504008EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1504008EN
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS

Zelio RM22TA upravljački relej za asimetriju omogućava nadzor kola napajanja u trofaznim mrežama. Ovaj modularni trofazni upravljački relej idealan je za nadgledanje električnih vrednosti u industrijskim i građevinskim razvodnim ormanima. Primenjuje se na široku vrstu opreme industrijske automatizacije kao što su dizalice, pakovanje, liftovi, tekstil, tretman voda. Relej poseduje jedan od najužih oblika na tržištu, koji omogućava fleksibilnu i laku ugradnju na DIN šinu, koristeći isti prostor kao i bilo koji modularni 1P DIN uređaj. Takođe nudi mogućnost odabira memorijske funkcije, integrisani LED indikator za indikaciju statusa kontrole, zaptivanje poklopca, sa jednostavnim i preciznim podešavanjima pomoću tastera. Omogućava automatsko upravljanje isključivanjem i informacije o greškama radi brze identifikacije i rešavanja problema. Multifunkcijski uređaj za jednostavnu integraciju u logička kola: idealan za obnavljanje starih instalacija bez upotrebe PLC-a.
