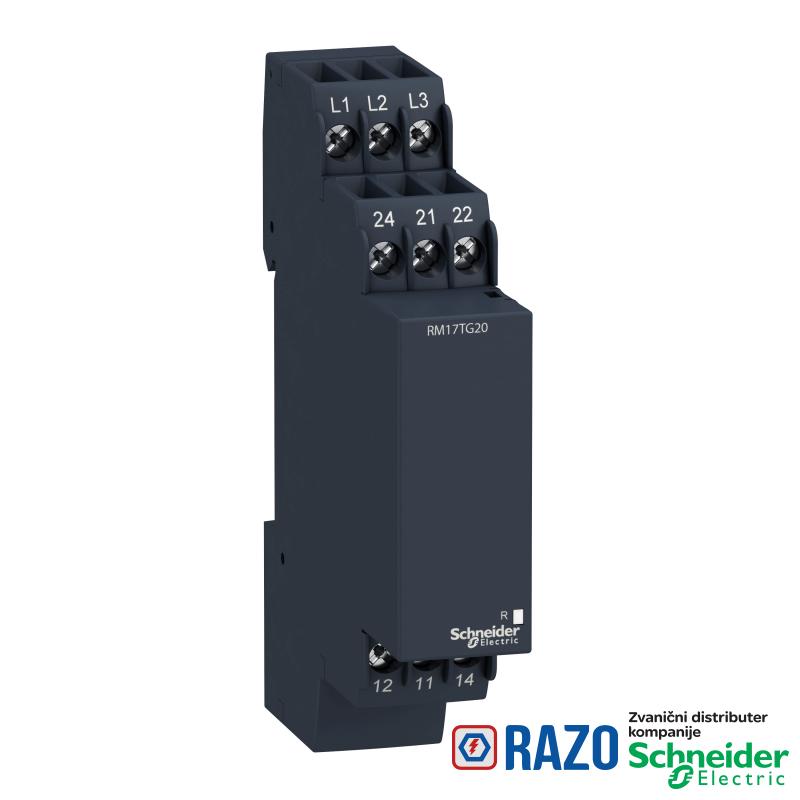

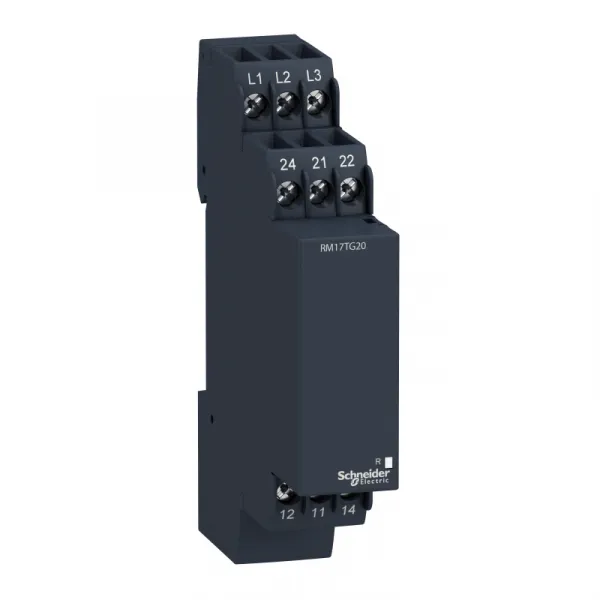

Rele redosleda i prisustva faza
Schneider Electric

Rele redosleda i prisustva faza

Šifra artikla: SC3943
Model: RM17TG20
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.476,00 RSD
3.476,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
20.03.2024. - 22.03.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Zelio Control
opseg merenja 208...480 V napon AC
preklopna moć u VA 1250 VA
Tip proizvoda ili komponente modularni relej merenja i kontrole
ime releja RM17TG
Tip releja kontrolni relej
specifične primene proizvoda za trofazno napajanje
tip vremenskog kašnjenja bez
nadzirani parametri releja asimetrija
nadzirani parametri releja redosled faza
DOPUNSKE INFORMACIJE
opseg napona 183...484 V
sigurnosni podaci o pouzdanosti B10d = 850000
sigurnosni podaci o pouzdanosti MTTFd = 924.6 godina
minimalna struja preklapanja 10 mA pri 5 V DC
ograničenje napona upravljačkog kola - 12 % + 10 % Un
otpornost izolacije > 500 MOhm pri 500 V DC u skladu sa IEC 60255-5
otpornost izolacije > 500 MOhm pri 500 V DC u skladu sa IEC 60664-1
broj operacija <= 360 operacija/h punog opterećenja
izlazni kontakti 2 C/O
snaga potrošnje u VA 0-22 VA pri 400 V AC 50 Hz
prag detekcije napona < 100 V AC
označavanje CE
vreme odziva <= 130 ms (u slučaju greške)
radni položaj bilo koja pozicija bez smanjenja karakteristika
kategorija upotrebe AC-12 u skladu sa IEC 60947-5-1
kategorija upotrebe AC-13 u skladu sa IEC 60947-5-1
kategorija upotrebe AC-14 u skladu sa IEC 60947-5-1
kategorija upotrebe AC-15 u skladu sa IEC 60947-5-1
kategorija upotrebe DC-12 u skladu sa IEC 60947-5-1
kategorija upotrebe DC-13 u skladu sa IEC 60947-5-1
Masa proizvoda 0.13 kg
Maksimalni napon preklapanja 250 V AC
Maksimalni napon preklapanja 250 V DC
granice merenog napona 183-528 V AC
povezivanje - priključci vijčani priključci, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) jednožični bez kablovskog završetka
povezivanje - priključci vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) fleksibilni sa kablovskim završetkom
povezivanje - priključci vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) fleksibilni sa kablovskim završetkom
[Ui] nazivni napon izolacije 400 V u skladu sa IEC 60664-1
kategorija prenapona III u skladu sa IEC 60664-1
granice napona 183-484 V AC
držač za montažu 35 mm simetrična DIN šina u skladu sa EN/IEC 60715
nazivna izlazna struja 5 A
lokalna signalizacija relej ON: LED (žuta)
mehanička trajnost 30000000 ciklusa
kompatibilnost RM17
materijal kućišta samogasiva plastika
frekvencija upravljačkog kola 50...60 Hz +/- 10 %
Širina 17.5 mm
moment pritezanja 0.6-1 N.m u skladu sa IEC 60947-1
električna trajnost 10000 ciklusa
kašnjenje starta po uključenju napajanja 650 milisekundi
Frekvencija napajanja 50/60 Hz +/- 10 %
OKRUžENJE
Sertifikacija proizvoda GOST
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GL
Standardi EN/IEC 60255-1
nerasut udarni talas 4 kV
dielektrični test napon 2 kV AC 50 Hz, 1 min
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
otpornost na udare 15 gn za 11 milisekundi u skladu sa IEC 60255-21-1
temperatura okoline za rad -20-50 °C
otpornost na vibracije 0.35 mm (f= 5-57.6 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije 1 gn (f= 57.6-150 Hz) u skladu sa IEC 60255-21-1
IP stepen zaštite IP20 u skladu sa IEC 60529 (priključci)
IP stepen zaštite IP30 u skladu sa IEC 60529 (kućište)
stepen zaprljanosti 3 u skladu sa IEC 60664-1
direktive 73/23/EEC -niskonaponska direktiva
direktive 89/336/EEC - elektromagnetna kompatibilnost
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1504008EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1504008EN
EU RoHS direktiva Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
UGOVORNA GARANCIJA
Garancija 18 months
