OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon STB distribuirani I/O
broj segmenata	1 primarni, maksimalno 6 proširenja
brzina prenosa	1 Mbit/s za dužinu bus-a od 30-30 m
brzina prenosa	10 kbit/s za dužinu bus-a od 5000-5000 m

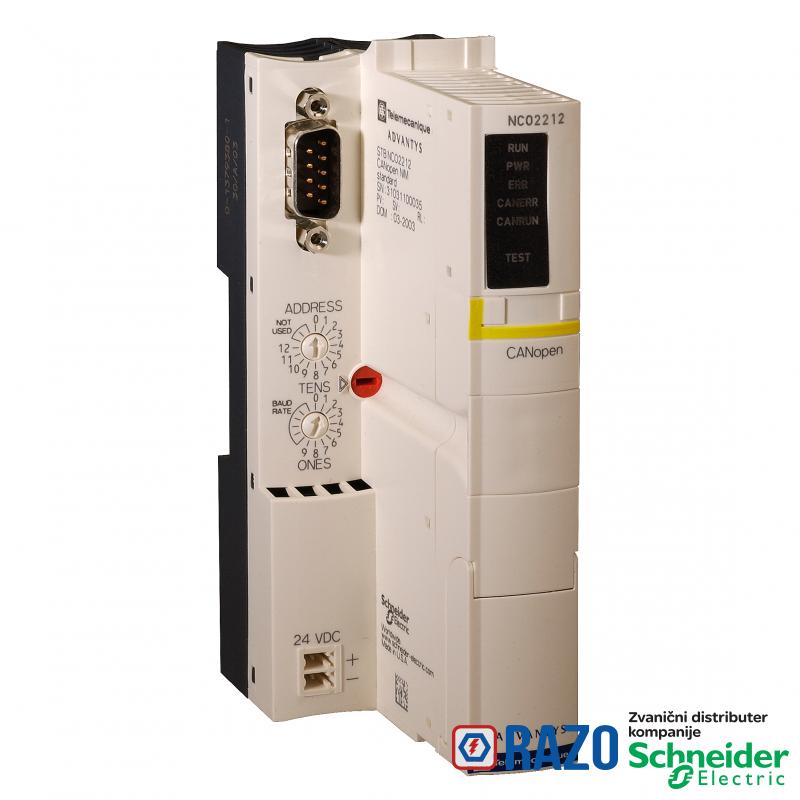

Tip proizvoda ili komponente	standardni mrežni interfejs modul
strukturni tip	CAN bus
broj slave-ova	127
integrisani načini povezivanja	CANopen bus u skladu sa CIA DS-301 9-pinski muški SUB-D konektor dvostruko oklopljen kabl sa upredenim paricama (bus)
integrisani načini povezivanja	CANopen bus u skladu sa CIA DS-301 HE-13 (RS232 port)
integrisani načini povezivanja	CANopen bus u skladu sa CIA DS-301 8-pinski ženski (RS232 port)

DOPUNSKE INFORMACIJE
Visina	40 mm
broj adresibilnih I/O modula	0-32 po ostrvu
statusne LED lampice	CAN RUN: 1 LED (zelena)
statusne LED lampice	stanje ostrva (RUN): 1 LED (zelena)
statusne LED lampice	napajanje (PWR): 1 LED (zelena)
statusne LED lampice	CAN ERR: 1 LED (crvena)
statusne LED lampice	grešku modula (ERR): 1 LED (crvena)
statusne LED lampice	test režim: 1 LED (žuta)
napon izlaza	5.25 V DC (tolerancija: +/- 0.21 %) za logička magistrala
Komunikacioni servis	Service Data Object (SDO)
Komunikacioni servis	upravljanje mrežom (NMT)
Komunikacioni servis	Process Data Object (PDO)
označavanje	CE
tip napajanja	SELV
struja ulaza	430 mA za napojno kolo
Masa proizvoda	0.135 kg
ograničenje napona napajanja	19.2-30 V
Maksimalna dovodna struja	700 A
Širina	128.3 mm
Kategorija prenapona	II
Dubina	70 mm
[Us] nazivni napon	24 V DC
nazivna izlazna struja	0.575 A pri 60-70 °C
nazivna izlazna struja	1.2 A

OKRUžENJE
Sertifikacija proizvoda	ATEX Cat 3G
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	C-Tick
temperatura okoline za rad	0-60 °C (bez smanjenja karakteristika)
temperatura okoline za rad	-25-70 °C (sa faktorom smanjenja karakteristika)
elektromagnetna kompatibilnost	otpornost na elektromagnetne smetnje u skladu sa IEC 61131-2
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP080803EN
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
