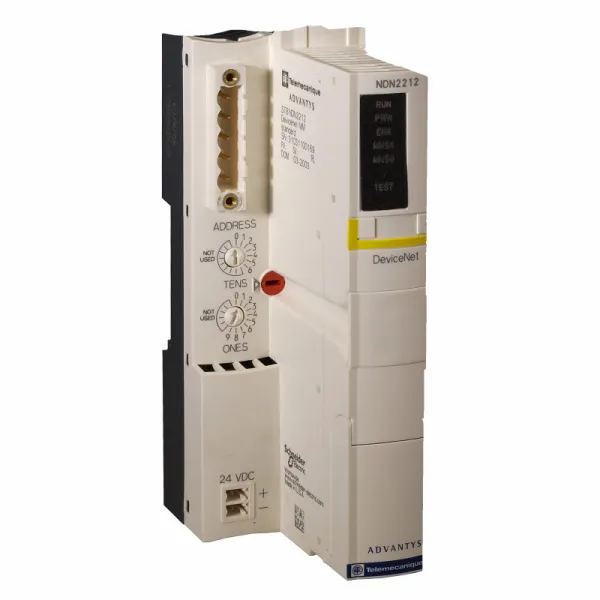

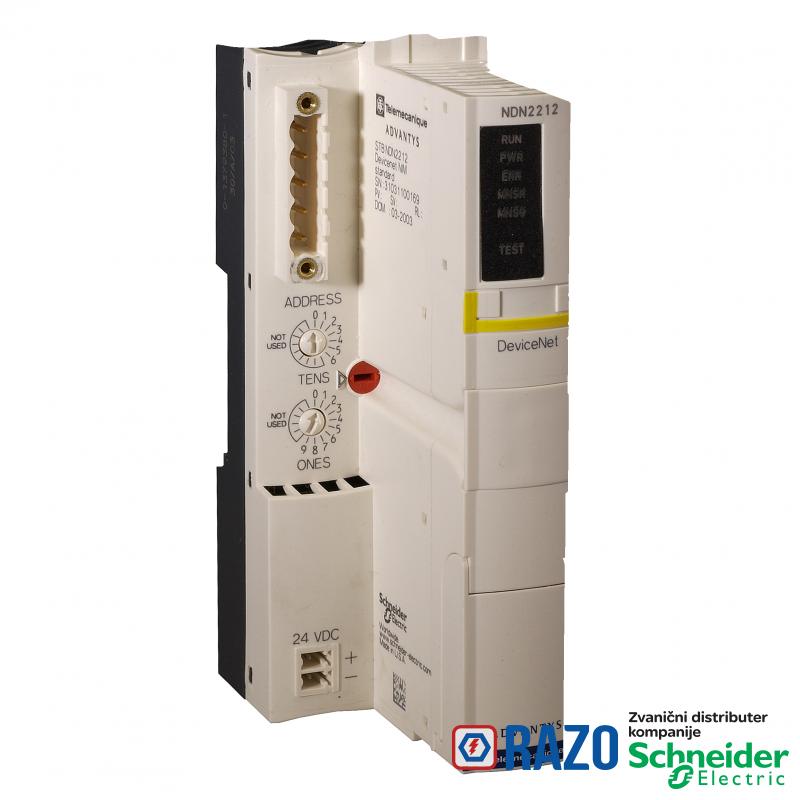

standardni mrežni interfejs modul STB - DeviceNet - 125..500 kbit/s

standardni mrežni interfejs modul STB - DeviceNet - 125..500 kbit/s

Šifra artikla: STBNDN2212
standardni mrežni interfejs modul STB - DeviceNet - 125..500 kbit/s
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
48.426,00 RSD
48.426,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Modicon STB distribuirani I/O
broj segmenata 1 primarni, maksimalno 6 proširenja
brzina prenosa 125...500 kbit/s za dužinu bus-a od 0-1200 m
Tip proizvoda ili komponente standardni mrežni interfejs modul
broj slave-ova 64
integrisani načini povezivanja DeviceNet u skladu sa Open DeviceNet Vendors Assoc 5-pinski muški 1 upredena parica (mreža)
integrisani načini povezivanja DeviceNet u skladu sa Open DeviceNet Vendors Assoc HE-13 (RS232 port)
integrisani načini povezivanja DeviceNet u skladu sa Open DeviceNet Vendors Assoc 8-pinski ženski (RS232 port)
DOPUNSKE INFORMACIJE
Visina 40 mm
broj adresibilnih I/O modula 0-32 po ostrvu
statusne LED lampice stanje ostrva (RUN): 1 LED (zelena)
statusne LED lampice MNSG: 1 LED (zelena)
statusne LED lampice MNSR: 1 LED (zelena)
statusne LED lampice napajanje (PWR): 1 LED (zelena)
statusne LED lampice grešku modula (ERR): 1 LED (crvena)
statusne LED lampice test režim: 1 LED (žuta)
napon izlaza 5.25 V DC (tolerancija: +/- 0.21 %) za logička magistrala
Komunikacioni servis Island Bus Object (klasa ID101)
Komunikacioni servis DeviceNet Object (klasa ID3)
Komunikacioni servis povezivanje Object-a (klasa ID5)
označavanje CE
tip napajanja SELV
struja ulaza 430 mA za napojno kolo
ograničenje napona napajanja 19.2-30 V
Maksimalna dovodna struja 700 A
Širina 128.3 mm
Kategorija prenapona II
Dubina 70 mm
maximum output impedance 0.05 Ω pri 100000 kHz
[Us] nazivni napon 24 V DC
nazivna izlazna struja 0.575 A pri 60-70 °C
nazivna izlazna struja 1.2 A
OKRUžENJE
Sertifikacija proizvoda FM klasa 1 odeljak 2
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Sertifikacija proizvoda ATEX Cat 3G
Sertifikacija proizvoda C-Tick
temperatura okoline za rad 0-60 °C (bez smanjenja karakteristika)
temperatura okoline za rad -25-70 °C (sa faktorom smanjenja karakteristika)
elektromagnetna kompatibilnost otpornost na elektromagnetne smetnje u skladu sa IEC 61131-2
otpornost na udare 30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije 3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije 5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije +/-0.35 mm pri 10-58 Hz
IP stepen zaštite IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti 2 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad <= 2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP080803EN
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
