OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon STB distribuirani I/O
tip analognog izlaza	napon: 0...10 V

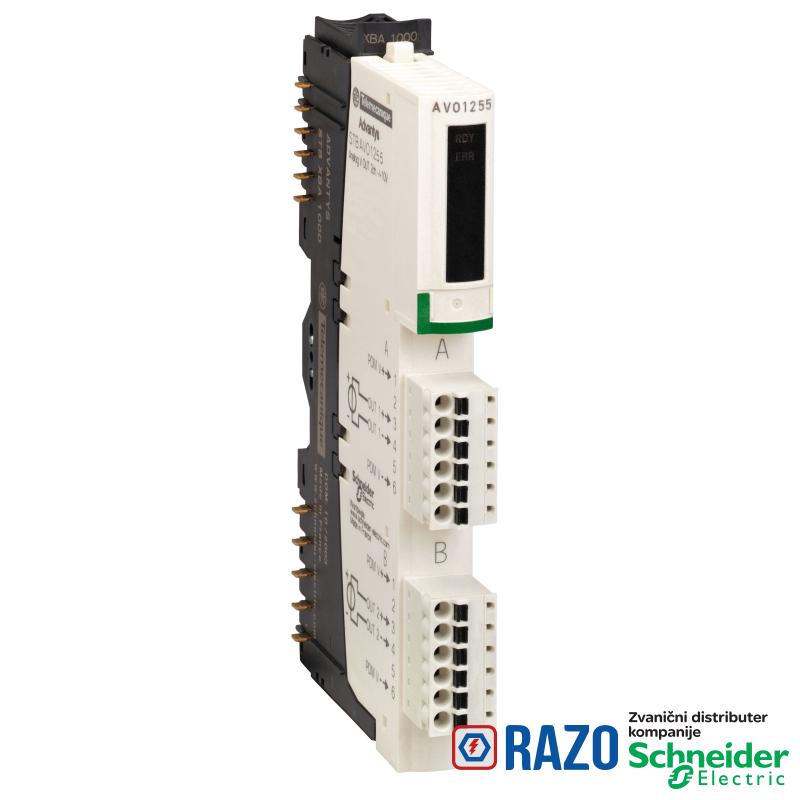

Tip proizvoda ili komponente	set osnovnog analognog izlaza
Broj analognih izlaza	2
rezolucija analognog izlaza	10 bitova
sastav seta	STBXTS1100, 6-vijčanih priključaka
sastav seta	STBXBA1000 baza
sastav seta	STBAVI1270 modul
sastav seta	STBXTS2100, 6-opružnih priključaka

DOPUNSKE INFORMACIJE
izolacija između kanala i magistrale podataka	1500 V tokom 1 minuta
zamena uređaja kada instalacija nije pod naponom	da
Visina	13.9 mm
statusne LED lampice	status modula (RDY): 1 LED (zelena)
status kanala po zameni modula u radu	ne za osnovne NIM
diferencijalna linearnost	monotono
integrisana linearnost	+/- 0.1 %FS
napajanje	distributivni modul
struja analognog izlaza	0.005-0.005 A
format podataka	IEC 61131-2
format podataka	EN 61131-2
potrošnja struje	45 mA pri 5 V DC za logička magistrala
označavanje	CE
Masa proizvoda	0.116 kg
status povratka izlaza na prvobitno stanje	stanje 0
temperaturni drift	+/-0.01 %/°C
izolacija između kanala i magistrale aktuatora	30 V
apsolutna greška tačnosti	+/- 0.5 % od pune skale pri 25 °C
zahtev za adresiranje	2 izlazne reči
vreme odziva	3 ms
Tip zaštite	zaštita od kratkog spoja
vreme osvežavanja	25 milisekundi
Širina	128.3 mm
Kategorija prenapona	II
Dubina	70 mm
Kompatibilnost proizvoda	baza STBXBA1000
Kompatibilnost proizvoda	distributivni modul STBPDT3100/3105
[Us] nazivni napon	24 V DC

OKRUžENJE
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
temperatura okoline za skladištenje	-40...185 °F bez smanjenja karakteristika
temperatura okoline za rad	0-60 °C (bez smanjenja karakteristika)
otpornost na udare	30 gn za 11 milisekundi u skladu sa IEC 88 reference 2-27
otpornost na vibracije	3 gn pri 58-150 Hz na 35 x 7.5 mm simetrična DIN šina
otpornost na vibracije	5 gn pri 58-150 Hz na 35 x 15 mm simetrična DIN šina
otpornost na vibracije	+/-0.35 mm pri 10-58 Hz
IP stepen zaštite	IP20 u skladu sa EN 61131-2 klasa 1
stepen zaprljanosti	2 u skladu sa IEC 60664-1
temperatura okoline za skladištenje	-40-85 °C bez smanjenja karakteristika
relativna vlažnost	95-95 % pri 60-60 °C bez kondenzacije
Nadmorska visina za rad	<= 2000 m
temperatura okoline za rad	32...140 °F bez smanjenja karakteristika

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511012EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1511012EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
