OSNOVNE INFORMACIJE

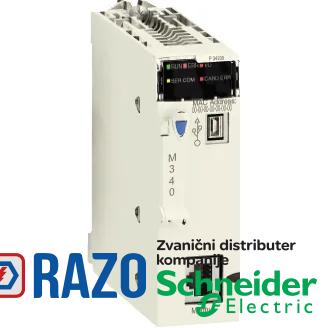

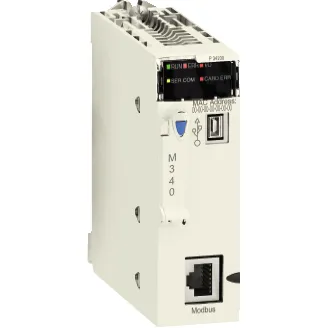

Grupa proizvoda	Modicon M340 platforma za automatizaciju
broj rekova	1
Tip proizvoda ili komponente	modul procesora
analogni I/O kapacitet procesora	256 I/O konfiguracija sa više rekova
analogni I/O kapacitet procesora	66 I/O konfiguracija sa jednim rekom
broj slotova	11
nadzor	dijagnostika brojača Modbus
nadzor	event brojači Modbus
broj posebnih kanala za aplikacije	36
broj podržanih digitalnih I/O	1024 I/O konfiguracija sa jednim rekom

DOPUNSKE INFORMACIJE
broj uređaja po segmentu	0-32 (character mode)
broj uređaja po segmentu	0-32 (Modbus)
integrisani načini povezivanja	neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 2 upredene oklopljene parice pri 0.3...19.2 kbit/s full duplex
integrisani načini povezivanja	neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja	neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja	neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja	USB port pri 12 Mbit/s
statusne LED lampice	procesor u radu (RUN): 1 LED (zelena)
statusne LED lampice	I/O greška modula (I/O): 1 LED (crvena)
statusne LED lampice	greška(u) memorijske kartice (CARD ERR): 1 LED (crvena)
statusne LED lampice	greška procesora ili sistema (ERR): 1 LED (crvena)
statusne LED lampice	aktivnost na Modbus-u (SER COM): 1 LED (žuta)
komunikacioni procesor	2 Ethernet komunikacioni modul
komunikacioni procesor	4 AS-Interface modul
zahtevi	1 K bajtova podataka po zahtevu character mode
zahtevi	252 bajtova podataka po RTU zahtevu Modbus
zahtevi	504 bajtova podataka po ASCII zahtevu Modbus
napajanje	interno napajanje putem reka
podrazumevana veličina podataka	128 %KWi reči konstanti "located" internih podataka
podrazumevana veličina podataka	256 %Mi "located" internih bitova
podrazumevana veličina podataka	512 %MWi internih reči "located" internih podataka
označavanje	CE
potrošnja struje	72 mA pri 24 V DC
Masa proizvoda	0.2 kg
struktura aplikacije	1 ciklični/periodični master zadatak
struktura aplikacije	1 periodični brzi zadatak
struktura aplikacije	bez pomoćnog zadatka
struktura aplikacije	32 event zadataka
vreme izvršavanja operacija	0.2 milisekundi za brzi zadatak
vreme izvršavanja operacija	1.05 milisekundi za master zadatak
maksimalna veličina podataka	128 kB "unlocated" internih podataka
maksimalna veličina podataka	16250 %Mi "located" internih bitova
maksimalna veličina podataka	32464 %MWi internih reči "located" internih podataka
maksimalna veličina podataka	32760 %KWi reči konstanti "located" internih podataka
maximum tap links length	<15 m serijska veza neizolovano character mode segment
maximum tap links length	<15 m serijska veza neizolovano Modbus segment
maximum tap links length	<40 m serijska veza izolovano character mode segment
maximum tap links length	<40 m serijska veza izolovano Modbus segment
broj uređaja	2 point to point character mode
broj uređaja	2 point to point Modbus
execution time per instruction	0.18 µs Bulove promenljive
execution time per instruction	0.26 µs duple reči
execution time per instruction	0.38 µs reči
execution time per instruction	1.74 µs realni brojevi sa pokretnim zarezom
upravljački parametri	jedan CRC na svaki paket podatka (RTU) Modbus
upravljački parametri	jedan LRC na svaki paket podatka (ASCII) character mode
upravljački parametri	jedan LRC na svaki paket podatka (ASCII) Modbus
broj adresa	0-248 za character mode
broj adresa	0-248 za Modbus
broj instrukcija po ms	4.2 Kinst/ms 65 % Bulove promenljive + 35 % fiksna aritmetika
broj instrukcija po ms	5.4 Kinst/ms 100 % Bulove promenljive
dužina magistrale	0-10 m serijska veza neizolovano character mode segment
dužina magistrale	0-10 m serijska veza neizolovano Modbus segment
dužina magistrale	0-1000 m serijska veza izolovano character mode segment
dužina magistrale	0-1000 m serijska veza izolovano Modbus segment
dužina magistrale	0-15 m character mode point to point
dužina magistrale	0-15 m Modbus point to point
opis memorije	interni RAM 2048 kB
opis memorije	interni RAM 128 kB podatke
opis memorije	interni RAM 1792 kB programske konstante i simbole
opis memorije	isporučena memorija kartica (BMXRMS008MP) rezervnu kopiju programa, konstanti, simbola i podataka
upravljački kanali	programabilne petlje

OKRUžENJE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
relativna vlažnost	10-95 % bez kondenzacije
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
