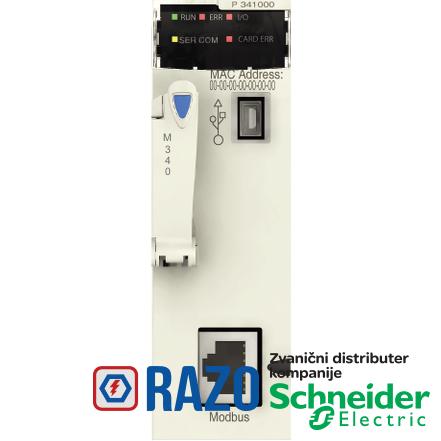

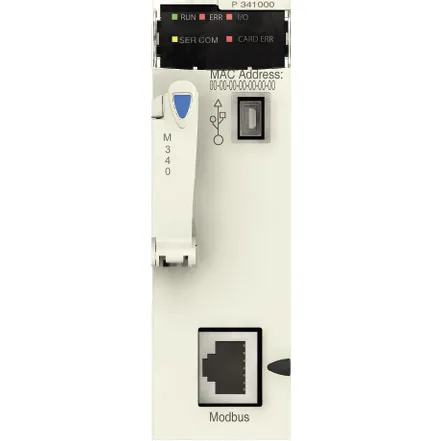

procesor M340 - maksimalno 512 digitalnih + 128 analognih I/O - Modbus

procesor M340 - maksimalno 512 digitalnih + 128 analognih I/O - Modbus

Šifra artikla: BMXP341000
procesor M340 - maksimalno 512 digitalnih + 128 analognih I/O - Modbus
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
67.430,40 RSD
67.430,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Modicon M340 platforma za automatizaciju
broj rekova 2
Tip proizvoda ili komponente modul procesora
analogni I/O kapacitet procesora 66 I/O konfiguracija sa jednim rekom
analogni I/O kapacitet procesora 128 I/O konfiguracija sa više rekova
broj slotova 11
nadzor dijagnostika brojača Modbus
nadzor event brojači Modbus
broj posebnih kanala za aplikacije 20
broj podržanih digitalnih I/O 512 I/O konfiguracija sa jednim rekom
DOPUNSKE INFORMACIJE
broj uređaja po segmentu 0-32 (character mode)
broj uređaja po segmentu 0-32 (Modbus)
integrisani načini povezivanja neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 2 upredene oklopljene parice pri 0.3...19.2 kbit/s full duplex
integrisani načini povezivanja neizolovana serijska veza RJ45 character mode, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS232C, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja neizolovana serijska veza RJ45, master/slave Modbus, RTU/ASCII, način prenosa: asinhroni u osnovnom opsegu, RS485, način prenosa: 1 oklopljena upredena parica pri 0.3...19.2 kbit/s half duplex
integrisani načini povezivanja USB port pri 12 Mbit/s
statusne LED lampice procesor u radu (RUN): 1 LED (zelena)
statusne LED lampice I/O greška modula (I/O): 1 LED (crvena)
statusne LED lampice greška(u) memorijske kartice (CARD ERR): 1 LED (crvena)
statusne LED lampice greška procesora ili sistema (ERR): 1 LED (crvena)
statusne LED lampice aktivnost na Modbus-u (SER COM): 1 LED (žuta)
komunikacioni procesor 2 Ethernet komunikacioni modul
komunikacioni procesor 2 AS-Interface modul
zahtevi 1 K bajtova podataka po zahtevu character mode
zahtevi 252 bajtova podataka po RTU zahtevu Modbus
zahtevi 504 bajtova podataka po ASCII zahtevu Modbus
napajanje interno napajanje putem reka
podrazumevana veličina podataka 128 %KWi reči konstanti "located" internih podataka
podrazumevana veličina podataka 256 %Mi "located" internih bitova
podrazumevana veličina podataka 512 %MWi internih reči "located" internih podataka
označavanje CE
potrošnja struje 72 mA pri 24 V DC
Masa proizvoda 0.2 kg
struktura aplikacije 1 periodični brzi zadatak
struktura aplikacije 32 event zadataka
struktura aplikacije 1 ciklični/periodični master zadatak
struktura aplikacije bez pomoćnog zadatka
vreme izvršavanja operacija 0.2 milisekundi za brzi zadatak
vreme izvršavanja operacija 1.05 milisekundi za master zadatak
maksimalna veličina podataka 128 kB "unlocated" internih podataka
maksimalna veličina podataka 16250 %Mi "located" internih bitova
maksimalna veličina podataka 32464 %MWi internih reči "located" internih podataka
maksimalna veličina podataka 32760 %KWi reči konstanti "located" internih podataka
maximum tap links length <15 m serijska veza neizolovano character mode segment
maximum tap links length <15 m serijska veza neizolovano Modbus segment
maximum tap links length <40 m serijska veza izolovano character mode segment
maximum tap links length <40 m serijska veza izolovano Modbus segment
broj uređaja 2 point to point character mode
broj uređaja 2 point to point Modbus
execution time per instruction 0.18 µs Bulove promenljive
execution time per instruction 0.26 µs duple reči
execution time per instruction 0.38 µs reči
execution time per instruction 1.74 µs realni brojevi sa pokretnim zarezom
upravljački parametri jedan CRC na svaki paket podatka (RTU) Modbus
upravljački parametri jedan LRC na svaki paket podatka (ASCII) character mode
upravljački parametri jedan LRC na svaki paket podatka (ASCII) Modbus
broj adresa 0-248 za character mode
broj adresa 0-248 za Modbus
broj instrukcija po ms 4.2 Kinst/ms 65 % Bulove promenljive + 35 % fiksna aritmetika
broj instrukcija po ms 5.4 Kinst/ms 100 % Bulove promenljive
dužina magistrale 0-10 m serijska veza neizolovano character mode segment
dužina magistrale 0-10 m serijska veza neizolovano Modbus segment
dužina magistrale 0-1000 m serijska veza izolovano character mode segment
dužina magistrale 0-1000 m serijska veza izolovano Modbus segment
dužina magistrale 0-15 m character mode point to point
dužina magistrale 0-15 m Modbus point to point
opis memorije interni RAM 2048 kB
opis memorije interni RAM 128 kB podatke
opis memorije interni RAM 1792 kB programske konstante i simbole
opis memorije isporučena memorija kartica (BMXRMS008MP) rezervnu kopiju programa, konstanti, simbola i podataka
upravljački kanali programabilne petlje
OKRUžENJE
Temperatura okoline za rad uređaja 0-60 °C
Standardi EN 61131-2
Standardi EN 61000-6-4
Standardi EN 61000-6-2
Standardi EN 61010-2-201
direktive 2014/35/EU - low voltage directive
direktive 2014/30/EU - electromagnetic compatibility
direktive 2012/19/EU - WEEE directive
relativna vlažnost 10-95 % bez kondenzacije
Tretman zaštite TC
IP stepen zaštite IP20
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP070204EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI0702004EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
