OSNOVNE INFORMACIJE

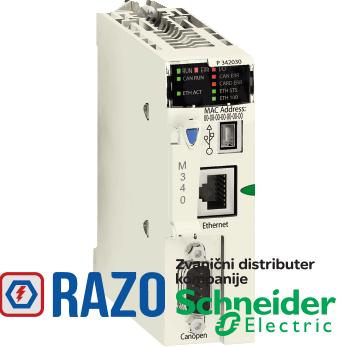

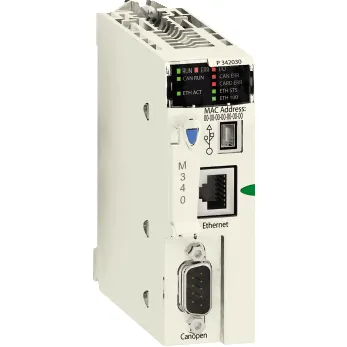

Grupa proizvoda	Modicon M340 platforma za automatizaciju
broj rekova	4
Tip proizvoda ili komponente	modul procesora
analogni I/O kapacitet procesora	256 I/O konfiguracija sa više rekova
analogni I/O kapacitet procesora	66 I/O konfiguracija sa jednim rekom
broj slotova	11
koncept	CANopen
koncept	Transparent Ready
broj posebnih kanala za aplikacije	36
broj podržanih digitalnih I/O	1024 I/O konfiguracija sa više rekova
broj podržanih digitalnih I/O	704 I/O konfiguracija sa jednim rekom

DOPUNSKE INFORMACIJE
broj uređaja po segmentu	0-16 za <205 m (CANopen)
broj uređaja po segmentu	0-32 za <185 m (CANopen)
broj uređaja po segmentu	0-64 za <160 m (CANopen)
integrisani načini povezivanja	USB port pri 12 Mbit/s
integrisani načini povezivanja	CANopen master bus SUB-D 9, način prenosa: 2 upredene oklopljene parice pri 20 kbit/s...1 Mbit/s
integrisani načini povezivanja	Ethernet TCP/IP RJ45, način prenosa: 1 upredena parica pri 10/100 Mbit/s
statusne LED lampice	aktivnost na Ethernet mreži (ETH ACT): 1 LED (zelena)
statusne LED lampice	integrisani bus mašine/instalacije je funkcionalan CAN RUN): 1 LED (zelena)
statusne LED lampice	procesor u radu (RUN): 1 LED (zelena)
statusne LED lampice	status Ethernet mreže (ETH STS): 1 LED (zelena)
statusne LED lampice	brzina prenosa (ETH 100): 1 LED (crvena)
statusne LED lampice	I/O greška modula (I/O): 1 LED (crvena)
statusne LED lampice	greška integrisanog bus-a mašine/instalacije (CAN ERR): 1 LED (crvena)
statusne LED lampice	greška(u) memorijske kartice (CARD ERR): 1 LED (crvena)
statusne LED lampice	greška procesora ili sistema (ERR): 1 LED (crvena)
statusne LED lampice	aktivnost na Modbus-u (SER COM): 1 LED (žuta)
komunikacioni procesor	2 Ethernet komunikacioni modul
komunikacioni procesor	4 AS-Interface modul
napajanje	interno napajanje putem reka
podrazumevana veličina podataka	1024 %MWi internih reči "located" internih podataka
podrazumevana veličina podataka	256 %Kwi reči konstanti "located" internih podataka
podrazumevana veličina podataka	512 %Mi "located" internih bitova
brzina prenosa	1 Mbit/s 0-20 m 0-0.6 m
brzina prenosa	125 kbit/s 0-500 m 0-10 m
brzina prenosa	20 kbit/s 0-2500 m 0-300 m
brzina prenosa	250 kbit/s 0-250 m 0-10 m
brzina prenosa	50 kbit/s 0-1000 m 0-120 m
brzina prenosa	500 kbit/s 0-100 m 0-10 m
brzina prenosa	800 kbit/s 0-40 m 0-6 m
označavanje	CE
potrošnja struje	135 mA pri 24 V DC
Masa proizvoda	0.215 kg
struktura aplikacije	1 ciklični/periodični master zadatak
struktura aplikacije	1 periodični brzi zadatak
struktura aplikacije	bez pomoćnog zadatka
struktura aplikacije	64 event zadatka
vreme izvršavanja operacija	0.13 milisekundi za brzi zadatak
vreme izvršavanja operacija	0.7 milisekundi za master zadatak
komunikacioni servis	upravljanje mrežom (NMT) CANopen
komunikacioni servis	Process Data Object (PDO) CANopen
komunikacioni servis	Service Data Object (SDO) CANopen
komunikacioni servis	specijalne funkcije (SYNC, EMCY, TIME) CANopen
komunikacioni servis	upravljanje propusnim opsegom, Ethernet TCP/IP
komunikacioni servis	Data Editor, Ethernet TCP/IP
komunikacioni servis	Modbus TCP komunikacija, Ethernet TCP/IP
komunikacioni servis	pregled reka, Ethernet TCP/IP
komunikacioni servis	SNMP mrežni administrator, Ethernet TCP/IP
maksimalna veličina podataka	256 kB "unlocated" internih podataka
maksimalna veličina podataka	32634 %Mi "located" internih bitova
execution time per instruction	0.12 µs Bulove promenljive
execution time per instruction	0.17 µs duple reči
execution time per instruction	0.25 µs reči
execution time per instruction	1.16 µs realni brojevi sa pokretnim zarezom
tip magistrale	CANopen M20 DS 301 V4.02 uređaji povezani u daisy chain ili na otcepnu kutiju CSMA/CA
tip magistrale	CANopen M20 DS 303-2 uređaji povezani u daisy chain ili na otcepnu kutiju CSMA/CA
tip magistrale	CANopen M20 DS 405 uređaji povezani u daisy chain ili na otcepnu kutiju CSMA/CA
broj instrukcija po ms	6.4 Kinst/ms 65 % Bulove promenljive + 35 % fiksna aritmetika
broj instrukcija po ms	8.1 Kinst/ms 100 % Bulove promenljive
kontrola kretanja	nezavisna osa CANopen
Ethernet port	10BASE-T/100BASE-TX
broj slave uređaja	63 CANopen
opis memorije	isporučena memorija kartica (BMXRMS008MP) rezervnu kopiju programa, konstanti, simbola i podataka
opis memorije	interni RAM 4096 kB
opis memorije	interni RAM 256 kB podatke
opis memorije	interni RAM 3584 kB programske konstante i simbole
opis memorije	isporučena memorija kartica (BMXRMS008MP) aktivaciju standardnog veb servera, klasa B10
upravljački kanali	programabilne petlje

OKRUžENJE
Temperatura okoline za rad uređaja	0-60 °C
Standardi	EN 61131-2
Standardi	EN 61000-6-4
Standardi	EN 61000-6-2
Standardi	EN 61010-2-201
direktive	2014/35/EU - low voltage directive
direktive	2014/30/EU - electromagnetic compatibility
direktive	2012/19/EU - WEEE directive
relativna vlažnost	10-95 % bez kondenzacije
Tretman zaštite	TC
IP stepen zaštite	IP20

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0702004EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
