| OSNOVNE INFORMACIJE | |
|---|---|
| povezivanje - priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1 |
| povezivanje - priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1 |
| tip kontakata i sastav | 1 NO |
| prodaja po nedeljivim količinama | 1 |
| Grupa proizvoda | Harmony XB5 |
| operacija kontakata | sporo isključenje |
| tip kontaktnog bloka | jednostruke |
| Tip proizvoda ili komponente | kompletno telo/kontakt |
| Kratko ime uređaja | ZB5 |
| materijal montažnog rama | plastika |
| tip glave | standard |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| upotreba kontakata | standardni kontakti |
| opis priključaka ISO n°1 | (13-14)NO |
| [Ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1 |
| sila u radu | 2.3 N NO menja električno stanje |
| zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| put u radu | 2.6 mm (NO menja električno stanje) |
| put u radu | 4.3 mm (ukupni put) |
| materijal kontakata | legura srebra (Ag/Ni) |
| mehanička trajnost | 10000000 ciklusa |
| pozitivno otvaranje | bez |
| kompatibilnost | ZB5 |
| izolacija | ne |
| [Ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| moment pritezanja | 0.8-1.2 N.m u skladu sa EN 60947-1 |
| CAD ukupna širina | 30 mm |
| sastav uređaja | montažni ram |
| sastav uređaja | telo |
| CAD ukupna dubina | 32 mm |
| Masa proizvoda | 0.021 kg |
| oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-1 |
| CAD ukupna visina | 42 mm |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | RINA |
| Temperatura okoline za rad uređaja | -40-70 °C |
| Temperatura okoline za skladištenje | -40-70 °C |
| Standardi | UL 508 |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | CSA C22.2 No 14 |
| Standardi | EN/IEC 60947-5-4 |
| Standardi | EN/IEC 60947-1 |
| Standardi | JIS C 4520 |
| otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6 |
| Tretman zaštite | TH |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1710010EN |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1710010EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

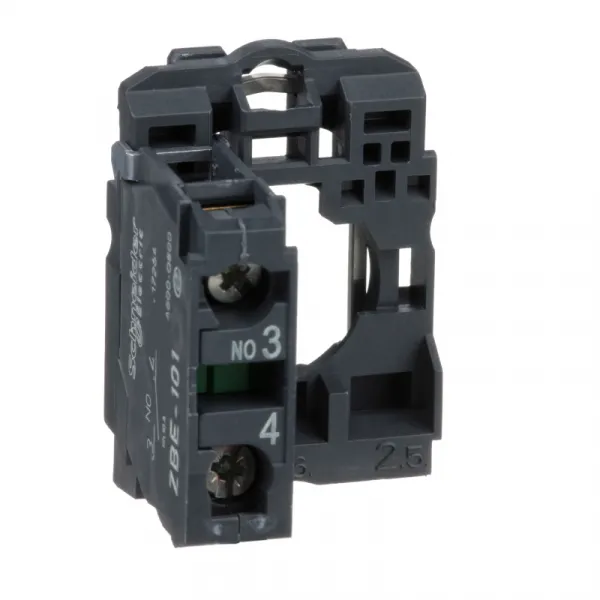

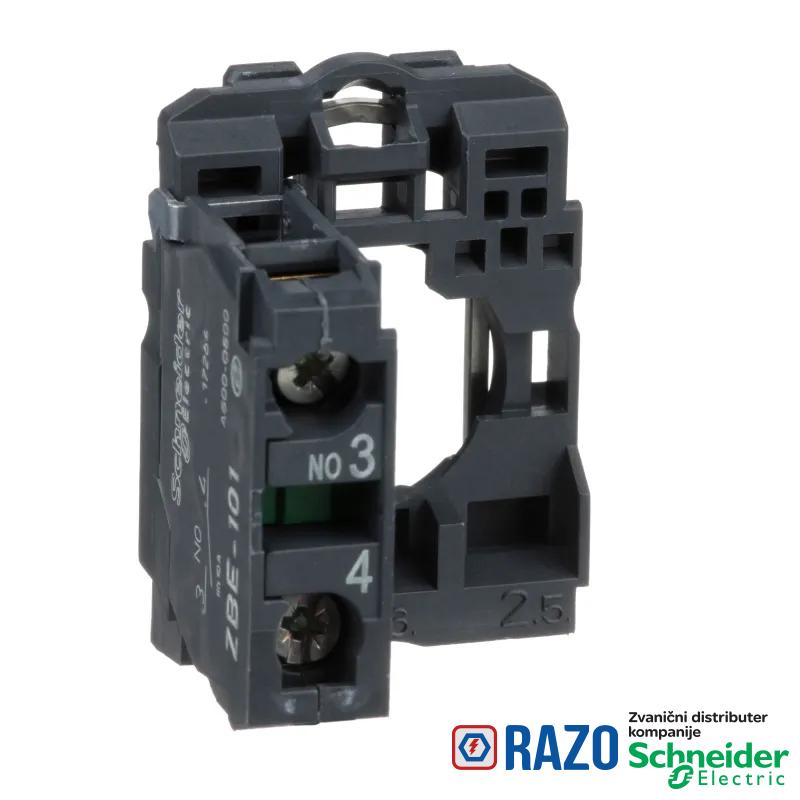

Ovaj Harmony XB5 jednopolni kontaktni blok poseduje vijčane priključke. Ovaj kontaktni blok omogućava brzu i jednostavnu zamenu i konfiguraciju vaših pritisnih dugmića i grebenastih prekidača. Jednostavno se montira i menja na XB5 kompletnim jedinicama sa pritisnim dugmićima i grebenastim prekidačima putem spojnog sklopa i povezuje sa kontrolnim strujnim kolom pomoću jednostavnih stezaljki. Štiti rukovaoce od neočekivanog kontakta sa strujnim kolom pod naponom zahvaljujući indeksu zaštite IP20. Ovo je osnovna jedinica za početak sklapanja vaših plastičnih pritisnih dugmića ili prekidača. Njegov široki opseg radne temperature od -40° C do 70° C obezbeđuje raznovrsnu upotrebu proizvoda. Vijčani priključci otporni na vibracije obezbeđuju visoku otpornost na vibracije, što proizvod čini pogodnim za montažu na mašine sa visokom udarnom snagom.
