| OSNOVNE INFORMACIJE | |
|---|---|
| upotreba kontakata | standardni kontakti |
| povezivanje - priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1 |
| povezivanje - priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1 |
| tip kontakata i sastav | 1 NO |
| prodaja po nedeljivim količinama | 5 |
| Grupa proizvoda | Harmony XB5 |
| Grupa proizvoda | Harmony XB4 |
| operacija kontakata | sporo isključenje |
| tip kontaktnog bloka | jednostruke |
| Tip proizvoda ili komponente | kontaktni blok |
| Kratko ime uređaja | ZBE |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| blok za montiranje | prednja ugradnja |
| [Ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1 |
| sila u radu | 2.3 N NO menja električno stanje |
| zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [Ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| put u radu | 2.6 mm (NO menja električno stanje) |
| put u radu | 4.3 mm (ukupni put) |
| materijal kontakata | legura srebra (Ag/Ni) |
| mehanička trajnost | 10000000 ciklusa |
| pozitivno otvaranje | bez |
| kompatibilnost | ZBE |
| kod | C1 (količina <= 9 ) |
| kod | C2 (količina <= 7 ) |
| kod | C3 (količina <= 6 ) |
| kod | C4 (količina <= 4 ) |
| kod | C5 (količina <= 5 ) |
| kod | C6 (količina <= 3 ) |
| kod | C7 (količina <= 4 ) |
| kod | C8 (količina <= 2 ) |
| kod | C9 (količina <= 3 ) |
| kod | C12 (količina <= 6 ) |
| kod | M1 (količina <= 6 ) |
| kod | M2 (količina <= 4 ) |
| kod | M3 (količina <= 4 ) |
| kod | M5 (količina <= 2 ) |
| kod | M6 (količina <= 2 ) |
| kod | M7 (količina <= 6 ) |
| kod | M8 (količina <= 4 ) |
| kod | M9 (količina <= 2 ) |
| kod | SF1 (količina <= 3 ) |
| kod | SF2 (količina <= 2 ) |
| kod | MF1 (količina <= 2 ) |
| kod | MF2 (količina <= 2 ) |
| kod | C10 (količina <= 2 ) |
| kod | M4 (količina <= 2 ) |
| kod | C13 (količina <= 1 ) |
| [Ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| Uslovi upotrebe | montaža na nosač tastera |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-7), 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| električna pouzdanost IEC 60947-5-4 | λ < 10exp(-8), 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4 |
| moment pritezanja | 0.8-1.2 N.m u skladu sa EN 60947-1 |
| Masa proizvoda | 0.011 kg |
| oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-1 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | CSA |
| Temperatura okoline za rad uređaja | -40-70 °C |
| Temperatura okoline za skladištenje | -40-70 °C |
| Standardi | CSA C22.2 No 14 |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | UL 508 |
| Standardi | EN/IEC 60947-1 |
| Standardi | JIS C 4520 |
| Standardi | EN/IEC 60947-5-4 |
| otpornost na udare | 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na udare | 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6 |
| Tretman zaštite | TH |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1808008EN |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1808008EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

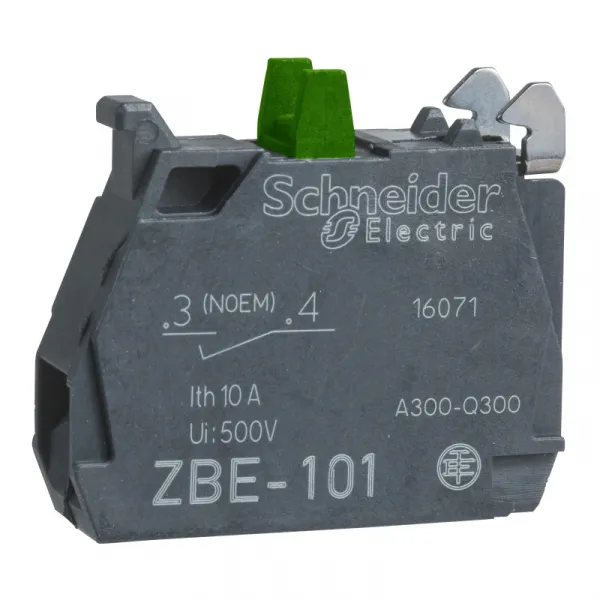

Ovaj Harmony ZB, pojedinačni kontaktni blok koristi vijčane priključke. Ovaj kontaktni blok omogućava brzu i jednostavnu zamenu i konfiguraciju Vaših tastera i izbornih prekidača. Lako se ugrađuju i zamenjuju na kompletnim XB4 ili XB5 tasterima i prekidačima putem sistema na klik i povezuju se na upravljačka kola jednostavnim vijčanim priključcima. Štiti operatere od neočekivanog kontakta sa strujnim kolima zahvaljujući svom stepenu zaštite IP20. 1 milion ciklusa visoke izdržljivosti pod opterećenjem od 6A obezbeđuje manje održavanja i oštećenja u Vašoj instalaciji. Poseduje jasnu šemu sa bojama. Vijčani priključci su otporni na vibracije čineći proizvod pogodnim za ugradnju na mašine koje trpe velike pomeraje.
