OSNOVNE INFORMACIJE
reset	otpuštanje zakretanjem
povezivanje - priključci	vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.34...2 x 2.5 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1
tip kontakata i sastav	1 NC
prodaja po nedeljivim količinama	10
Grupa proizvoda	Harmony XB7

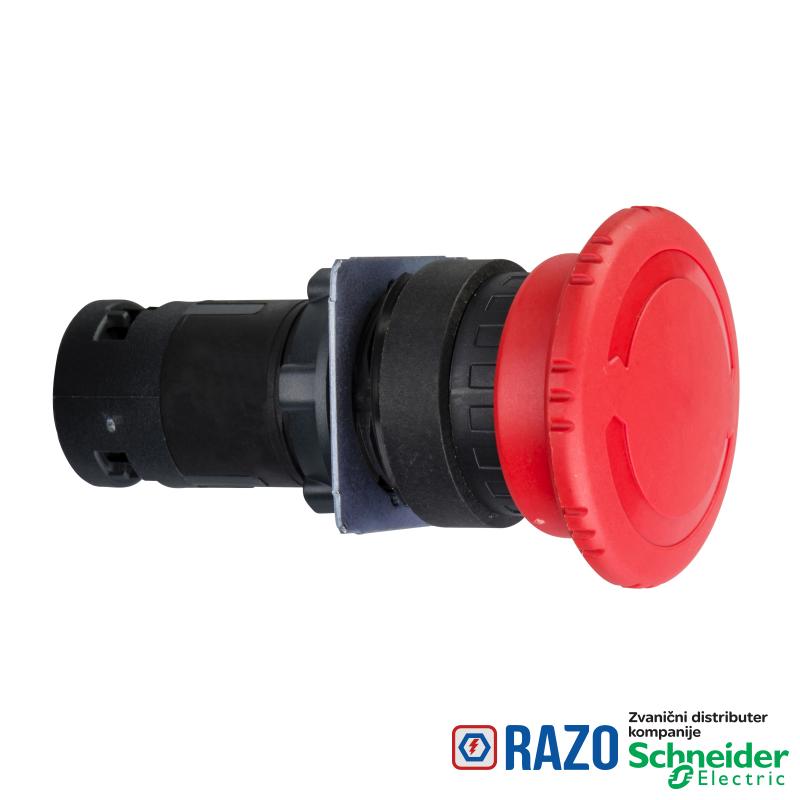

profil glave uređaja	crvena pečurkasti taster Ø 40 mm, neoznačeno
prečnik za montiranje	22 mm
tip glave uređaja	mehanička zadrška
Tip proizvoda ili komponente	monolitni taster za nužno isključenje bez okidanja
oblik glave signalne jedinice	okrugla
Kratko ime uređaja	XB7
prezentacija uređaja	monolithic product

DOPUNSKE INFORMACIJE
električna trajnost	1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost	1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
upotreba kontakata	standardni
opis priključaka ISO n°1	(11-12)NC
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
zaštita od kratkog spoja	4 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.22 A pri 125 V, DC-13, R300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.3 A pri 240 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja	0.6 A pri 120 V, AC-14, D300 u skladu sa EN/IEC 60947-5-1
operacija kontakata	sporo isključenje
centar za fiksiranje	>= 30 x 40 mm (nosač panela) metal 1-6 mm
centar za fiksiranje	>= 30 x 40 mm (nosač panela) plastika 2-6 mm
mehanička trajnost	10000 ciklusa
pozitivno otvaranje	sa u skladu sa EN/IEC 60947-5-1 dodatak K
način fiksiranja	maticom za fiksiranje ispod glave: 2-2.4 N.m
kompatibilnost	XB7
električna pouzdanost IEC 60947-5-4	λ < 10exp(-6) pri 17 V i 5 mA u skladu sa IEC 60947-5-4
moment pritezanja	0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina	40 mm
CAD ukupna dubina	72 mm
Masa proizvoda	0.032 kg
oblik glave zavrtnja	ukrštena kompatibilno sa JIS No 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja	ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja	sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Uimp] nazivni podnosivi impulsni napon	4 kV u skladu sa EN/IEC 60947-1
CAD ukupna visina	40 mm
montaža uređaja	otvor za montažu - prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa EN/IEC 60947-1

OKRUžENJE
Sertifikacija proizvoda	CCC
Temperatura okoline za rad uređaja	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Standardi	EN/IEC 60947-5-1
Standardi	UL 508
Standardi	EN/IEC 60947-1
Standardi	CSA C22.2 No 14
Standardi	IEC 60364-5-53
NEMA stepen zaštite	NEMA 12 u skladu sa UL 50
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 60536
otpornost na udare	10 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Tretman zaštite	TH
IP stepen zaštite	IP20 u skladu sa IEC 60529 (zadnji deo)
IP stepen zaštite	IP54 u skladu sa IEC 60529 (prednji deo)

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1805012EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1805012EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
