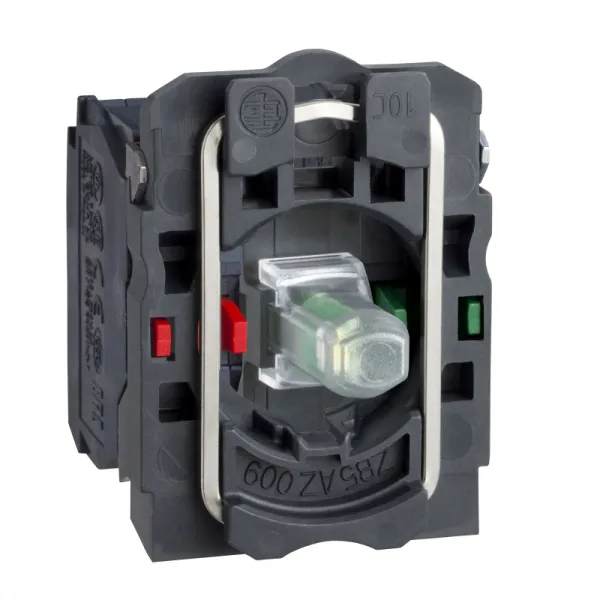

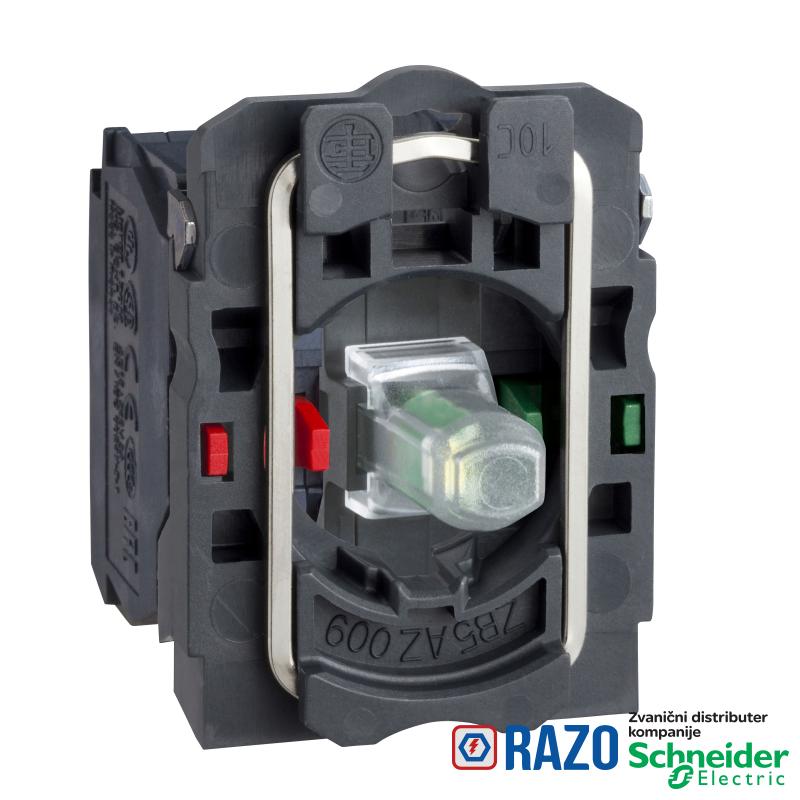

crveni svetlosni blok sa montažnim elementom sa integris. LED 110...120V 1NO+1NC

crveni svetlosni blok sa montažnim elementom sa integris. LED 110...120V 1NO+1NC

Šifra artikla: ZB5AW0G45
crveni svetlosni blok sa montažnim elementom sa integris. LED 110...120V 1NO+1NC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
5.001,60 RSD
5.001,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Harmony XB5
svetlosni izvor zaštićeni LED
napajanje svetlosnog bloka direktno
Tip proizvoda ili komponente kompletno telo/kontakt i svetleći blok
materijal montažnog rama plastika
tip glave standard
povezivanje - priključci vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN 60947-1
povezivanje - priključci vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN 60947-1
tip kontakata i sastav 1 NO + 1 NC
prodaja po nedeljivim količinama 1
operacija kontakata sporo isključenje
boja svetlosnog izvora crvena
Kratko ime uređaja ZB5
baza sijalice integrisan LED
DOPUNSKE INFORMACIJE
upotreba kontakata standardni
opis priključaka ISO n°1 (11-12)NC
opis priključaka ISO n°1 (13-14)NO
sila u radu 2 N NC menja električno stanje
sila u radu 2.3 N NO menja električno stanje
zaštita od kratkog spoja 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1
put u radu 1.5 mm (NC menja električno stanje)
put u radu 2.6 mm (NO menja električno stanje)
put u radu 4.3 mm (ukupni put)
materijal kontakata legura srebra (Ag/Ni)
pozitivno otvaranje sa u skladu sa EN/IEC 60947-5-1 dodatak K
[Ith] dozvoljena termička struja u vazduhu 10 A u skladu sa EN/IEC 60947-5-1
Masa proizvoda 0.042 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN 60947-1
CAD ukupna visina 42 mm
struja potrošnje 14 mA
električna trajnost 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
električna trajnost 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C
servisni vek 100000 sati pri nazivnom naponu i 25 °C
podnosivi naponski udar 1 kV u skladu sa IEC 61000-4-5
[Ui] nazivni napon izolacije 600 V (stepen zaprljanosti 3) u skladu sa EN 60947-1
tip signalizacije trajna
moment u radu 0.05 N.m NO menja električno stanje
[Ie] nazivna radna struja 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1
[Ie] nazivna radna struja 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1
mehanička trajnost 5000000 ciklusa
kompatibilnost ZB5
izolacija ne
električna pouzdanost IEC 60947-5-4 λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
električna pouzdanost IEC 60947-5-4 λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa EN/IEC 60947-5-4
moment pritezanja 0.8-1.2 N.m u skladu sa EN 60947-1
CAD ukupna širina 30 mm
CAD ukupna dubina 32 mm
oblik glave zavrtnja ukrštena kompatibilno sa Philips no 1 odvijač
oblik glave zavrtnja ukrštena kompatibilno sa pozidriv No 1 odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 4 mm odvijač
oblik glave zavrtnja sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač
[Us] nazivni napon 110...120 V AC pri 50/60 Hz
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda BV
Sertifikacija proizvoda RINA
Sertifikacija proizvoda UL odobrenje
Sertifikacija proizvoda DNV
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda GL
Temperatura okoline za rad uređaja -40-70 °C
otpornost na elektromagnetna polja 10 V/m u skladu sa IEC 61000-4-3
Standardi EN/IEC 60947-5-4
Standardi CSA C22.2 No 14
Standardi UL 508
Standardi EN/IEC 60947-5-1
Standardi EN/IEC 60947-1
Standardi JIS C 4520
otpornost na udare 30 gn (trajanje = 18 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na udare 50 gn (trajanje = 11 milisekundi) za ubrzanje polovine sinusne periode u skladu sa IEC 60068-2-27
otpornost na vibracije 5 gn (f= 2-500 Hz) u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje -40-70 °C
otpornost na elektrostatičko pražnjenje 6 kV na kontaktu (metalnim delovima) u skladu sa IEC 61000-2-6
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu (u izolovanim delovima) u skladu sa IEC 61000-2-6
klasa zaštite protiv električnog udara klasa II u skladu sa IEC 60536
Tretman zaštite TH
otpornost na brze prelaze 2 kV u skladu sa IEC 61000-4-4
elektromagnetna emisija klasa B u skladu sa IEC 55011
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1710010EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1710010EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
