OSNOVNE INFORMACIJE
blok za montiranje	prednja ugradnja
tip kontakata i sastav	1 NC
Grupa proizvoda	Harmony XAC
operacija kontakata	sporo isključenje
mehanička blokada	bez mehaničke blokade
tip ručice	sa povratkom
tip kontaktnog bloka	jednostruke
Tip električnog kola	upravljačko kolo

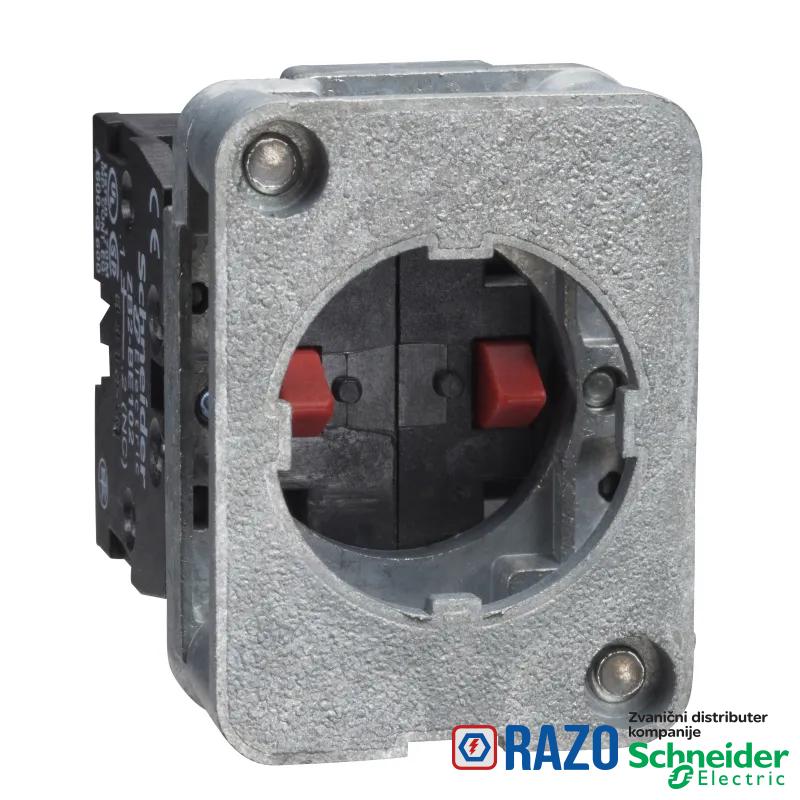

Tip proizvoda ili komponente	kontaktni blok
ime komponente	XACS
Kompatibilnost proizvoda	XACA
Kompatibilnost proizvoda	ZA2B... glava

DOPUNSKE INFORMACIJE
vertikalne tačke za montažu	30 mm
oznaka priključaka	(13-14)NO
oznaka priključaka	(11-12)NC
povezivanje - priključci	vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka
opis priključaka ISO n°1	(11-12)NC
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
nazivna snaga u VA	140 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
nazivna snaga u VA	385 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
nazivna snaga u VA	455 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 230 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
nazivna snaga u VA	525 VA AC-15 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 127 V 50/60 Hz, faktor opterećenja = 0.5 (induktivno opterećenje)
maximum resistance across terminals	25 MΩ
mehanička trajnost	1000000 ciklusa
horizontalni centri za montažu	40 mm
[Ithe] dozvoljena termička struja u ormanu	10 A
zaštita od kratkog spoja	10 A zaštitni osigurač sa rastavni uložak osigurač tip gG
označavanje koda kontakta	A300 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q300 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 60947-5-1 dodatak A
Masa proizvoda	0.07 kg
nazivna snaga u W	42 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 120 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	45 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	60 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1

OKRUžENJE
Temperatura okoline za rad uređaja	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Standardi	EN 60947-5-1
Standardi	CSA C22.2 No 14
Standardi	IEC 60947-5-1
otpornost na udare	100 gn u skladu sa IEC 60068-2-27
otpornost na vibracije	15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
