OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony XAC

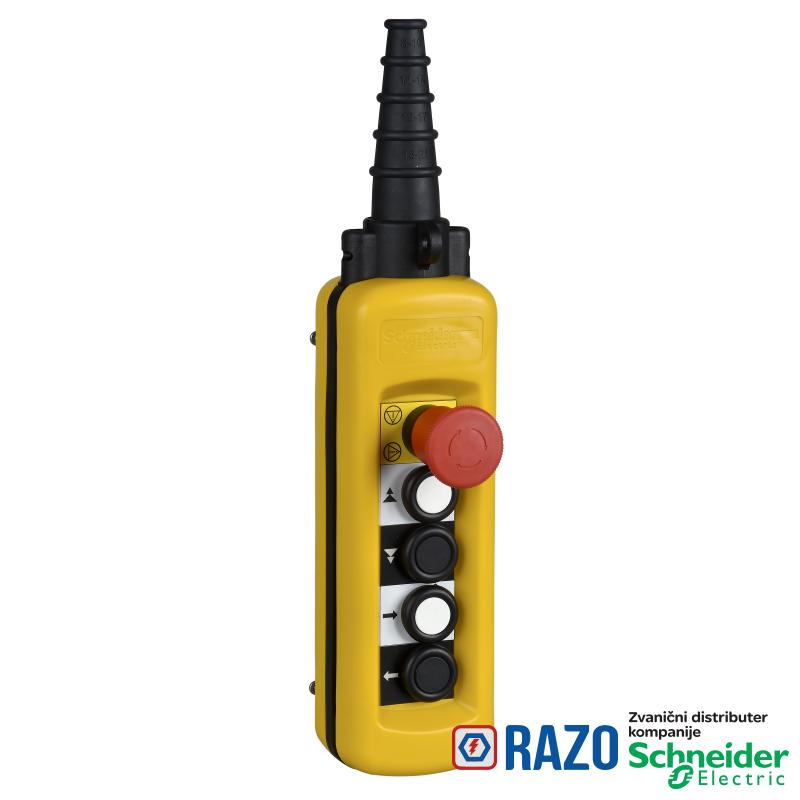

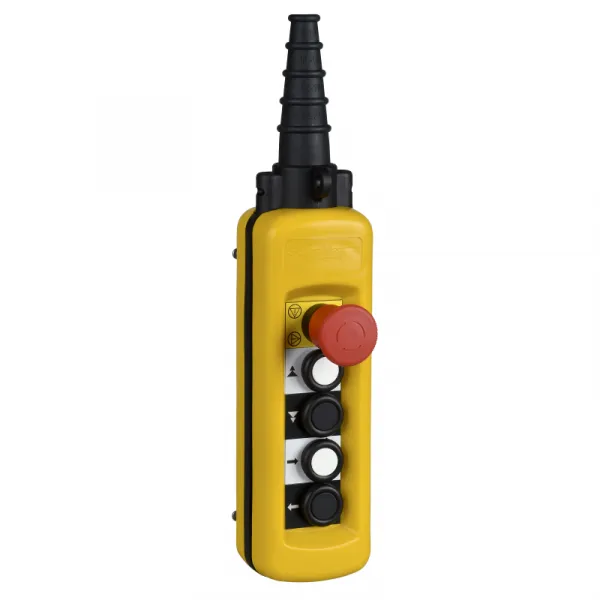

Tip proizvoda ili komponente	upravljačka stanica
Kratko ime uređaja	XACA

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	CCC
upotreba upravljačke stanice	upravljanje 2-brzinskim motorom dizalice
IK stepen zaštite	IK08 u skladu sa EN 50102
oznaka priključaka	(11-12)NC
oznaka priključaka	(13-14)NO
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.5...1 x 2.5 mm² bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.5...2 x 1.5 mm² sa kablovskim završetkom
Temperatura okoline za rad uređaja	-25-70 °C
opis priključaka ISO n°2	(11-12)NC
opis priključaka ISO n°2	(31-32)NC
opis priključaka ISO n°2	(21-22)NC
opis priključaka ISO n°1	(21-22)NC
opis priključaka ISO n°1	(33-34)NO_CL
opis priključaka ISO n°1	(13-14)NO
[Ui] nazivni napon izolacije	kontakt tastera za nužno isključenje: 400 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3)
Temperatura okoline za skladištenje	-40-70 °C
sastav upravljačke stanice	4 tastera + 1 taster za nužno isključenje
kategorija prenapona	klasa II u skladu sa IEC 61140
Standardi	CSA C22.2 No 14
Standardi	EN/IEC 60947-5-1
Standardi	EN/IEC 60947-5-5
Standardi	EN/ISO 13850: 2006
Standardi	UL 508
Standardi	EN/IEC 60204-32
operacija kontakata	bez preklapanja kontakta
operacija kontakata	sporo isključenje
maximum resistance across terminals	25 MΩ
mehanička blokada	sa mehaničkom blokadom između parova
boja upravljačke stanice	žuta
mehanička trajnost	1000000 ciklusa
sila u radu	14-14 N taster za nužno isključenje
sila u radu	18-18 N taster
zaštita od kratkog spoja	10 A zaštitni osigurač sa rastavni uložak osigurač tip gG
kablovski uvod	gumena kablovska spojnica sa stepenastim uvodom 8-26 mm
tip upravljačkog tastera	prvi taster 1 NC + 2 NO raise, slow-fast
tip upravljačkog tastera	drugi taster 1 NC + 2 NO lower, slow-fast
tip upravljačkog tastera	taster za nužno isključenje Ø 40 mm 3 NC akcija okidanja
tip upravljačkog tastera	četvrti taster 1 NC + 2 NO left, slow-fast
tip upravljačkog tastera	treći taster 1 NC + 2 NO right, slow-fast
Tip električnog kola	upravljačko kolo
[Ithe] dozvoljena termička struja u ormanu	10 A
otpornost na udare	100 gn u skladu sa IEC 60068-2-27
materijal kućišta	polipropilen
označavanje koda kontakta	A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 60947-5-1 dodatak A
tip ormana	kompletno spreman za korišćenje
otpornost na vibracije	15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
Masa proizvoda	0.7 kg
Tretman zaštite	TH
nazivna snaga u W	40 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 120 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	48 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	65 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
kompatibilnost proizvoda	XENT1192 za taster za nužno isključenje
kompatibilnost proizvoda	XENG1191 za svaki smer
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
IP stepen zaštite	IP65 u skladu sa IEC 60529
upotreba upravljačke stanice	dvostruko izolovana

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP070905EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
