OSNOVNE INFORMACIJE
Grupa proizvoda	Harmony XAC

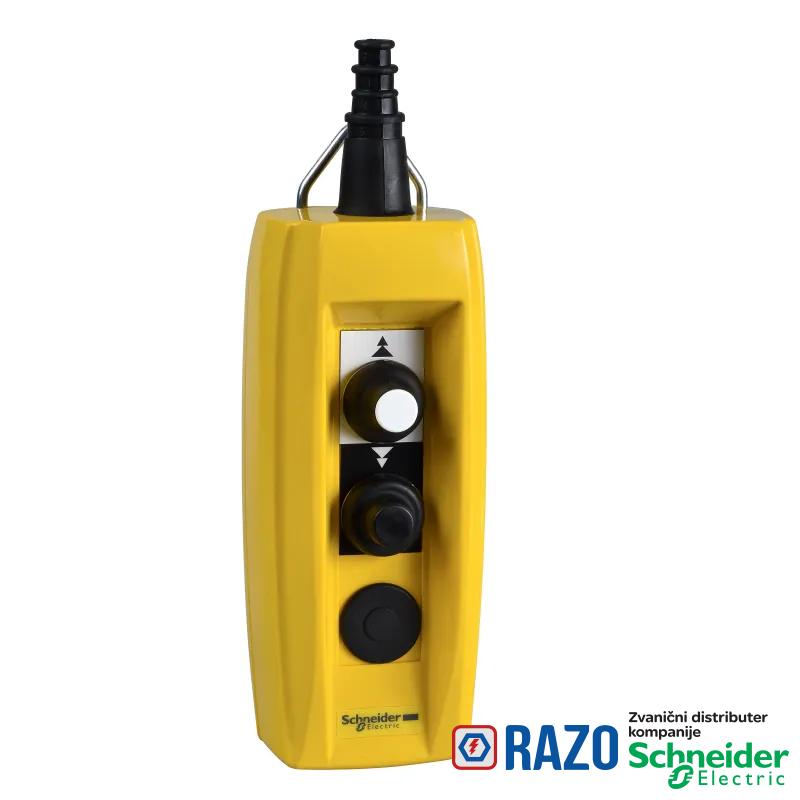

Tip proizvoda ili komponente	upravljačka stanica
Kratko ime uređaja	XACB

DOPUNSKE INFORMACIJE
Sertifikacija proizvoda	CSA tip 4
upotreba upravljačke stanice	upravljanje 2-brzinskim motorom dizalice
električna trajnost	300000 ciklusa AC-3, 2200 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	300000 ciklusa AC-3, 2200 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	300000 ciklusa AC-4, 2200 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	300000 ciklusa AC-4, 2200 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	500000 ciklusa AC-3, 1500 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	500000 ciklusa AC-4, 1500 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	800000 ciklusa AC-3, 1500 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	800000 ciklusa AC-4, 1500 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
oznaka priključaka	(13-14)NO
oznaka priključaka	(11-12)NC
povezivanje - priključci	vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka
Temperatura okoline za rad uređaja	-25-70 °C
opis priključaka ISO n°1	(13-14)NO
opis priključaka ISO n°1	(33-34)NO
opis priključaka ISO n°1	(51-52-54)OC
opis priključaka ISO n°1	(43-44)NO
opis priključaka ISO n°1	(23-24)NO
opis priključaka ISO n°1	(61-62-64)OC
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	600 V u skladu sa CSA
Temperatura okoline za skladištenje	-40-70 °C
sastav upravljačke stanice	2 tastera
kategorija prenapona	klasa II u skladu sa IEC 61140
Standardi	EN/IEC 60947-5-1
Standardi	EN/IEC 60204-32
Standardi	CSA C22.2 No 14
operacija kontakata	trenutno delovanje
mehanička blokada	sa mehaničkom blokadom
boja upravljačke stanice	žuta
mehanička trajnost	1000000 ciklusa
sila u radu	17-17 N taster
nazivna snaga u hp	2 hp pri 240 V, CSA sertifikovano
nazivna snaga u hp	3 hp pri 600 V, CSA sertifikovano
nazivna snaga u hp	5 hp pri 400 V, CSA sertifikovano
zaštita od kratkog spoja	10 A zaštitni osigurač sa rastavni uložak osigurač tip aM
kablovski uvod	gumena kablovska spojnica sa stepenastim uvodom 10-22 mm
tip upravljačkog tastera	prvi taster 2-polno raise, slow-fast
tip upravljačkog tastera	drugi taster 2-polno lower, slow-fast
Tip električnog kola	kolo napajanja
[Ithe] dozvoljena termička struja u ormanu	12 A
materijal kućišta	staklom ojačan poliester
otpornost na udare	100 gn u skladu sa IEC 60068-2-27
tip ormana	kompletno spreman za korišćenje
otpornost na vibracije	15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
Masa proizvoda	0.405 kg
Tretman zaštite	TH
nazivna snaga u W	2200 W AC-3 pri 240 V u skladu sa IEC 60947-3 dodatak A
nazivna snaga u W	2200 W AC-3 pri 400 V u skladu sa IEC 60947-3 dodatak A
nazivna snaga u W	2200 W AC-4 pri 240 V u skladu sa IEC 60947-3 dodatak A
nazivna snaga u W	2200 W AC-4 pri 400 V u skladu sa IEC 60947-3 dodatak A
kompatibilnost proizvoda	XESD1291 za operacije promene smera
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
IP stepen zaštite	IP65 u skladu sa IEC 60529
upotreba upravljačke stanice	dvostruko izolovana

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
