OSNOVNE INFORMACIJE
blok za montiranje	prednja ugradnja
tip kontakata i sastav	2 NO
Grupa proizvoda	Harmony XAC
operacija kontakata	trenutno delovanje
mehanička blokada	sa mehaničkom blokadom
Broj polova	2-polno
tip ručice	2 sa povratkom
tip kontaktnog bloka	dvostruki
Tip električnog kola	kolo napajanja

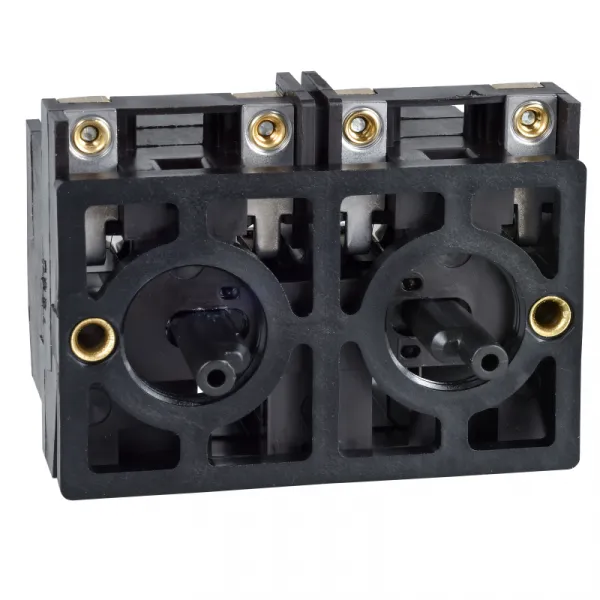

Tip proizvoda ili komponente	kontaktni blok
primena kontaktnog bloka	jedna brzina
ime komponente	XESD
Kompatibilnost proizvoda	XACB

DOPUNSKE INFORMACIJE
električna trajnost	300000 ciklusa AC-3, 2200 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	300000 ciklusa AC-3, 2200 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	300000 ciklusa AC-4, 2200 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	300000 ciklusa AC-4, 2200 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	500000 ciklusa AC-3, 1500 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	500000 ciklusa AC-4, 1500 W pri 240 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	800000 ciklusa AC-3, 1500 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
električna trajnost	800000 ciklusa AC-4, 1500 W pri 400 V, broj operacija <10 ciklusa/min, faktor opterećenja = 0.4 u skladu sa IEC 60947-3 dodatak A
oznaka priključaka	(11-12)NC
oznaka priključaka	(13-14)NO
povezivanje - priključci	vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka
opis priključaka ISO n°2	(43-44)NO
opis priključaka ISO n°2	(33-34)NO
opis priključaka ISO n°2	B
opis priključaka ISO n°1	(23-24)NO
opis priključaka ISO n°1	(13-14)NO
opis priključaka ISO n°1	B
[Ui] nazivni napon izolacije	600 V u skladu sa CSA
mehanička trajnost	500000 ciklusa
mehanička trajnost	1000000 ciklusa
horizontalni centri za montažu	40 mm
nazivna snaga u hp	2 hp pri 240 V, CSA sertifikovano
nazivna snaga u hp	3 hp pri 600 V, CSA sertifikovano
nazivna snaga u hp	5 hp pri 400 V, CSA sertifikovano
[Ithe] dozvoljena termička struja u ormanu	12 A
radna sila	17 N
zaštita od kratkog spoja	10 A zaštitni osigurač sa rastavni uložak osigurač tip aM
nazivna snaga u W	2200 W AC-3 pri 240 V u skladu sa IEC 60947-3 dodatak A
nazivna snaga u W	2200 W AC-4 pri 400 V u skladu sa IEC 60947-3 dodatak A
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1

OKRUžENJE
Temperatura okoline za rad uređaja	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Standardi	EN 60947-3
Standardi	CSA C22.2 No 14
Standardi	IEC 60947-3
klasa zaštite protiv električnog udara	klasa II u skladu sa IEC 61140
otpornost na udare	100 gn u skladu sa IEC 60068-2-27
otpornost na vibracije	15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
