OSNOVNE INFORMACIJE
blok za montiranje	montaža na bazu
tip kontakata i sastav	1 NO
Grupa proizvoda	Harmony XAC
operacija kontakata	sporo isključenje
tip ručice	sa povratkom
tip kontaktnog bloka	jednostruke
Tip električnog kola	upravljačko kolo

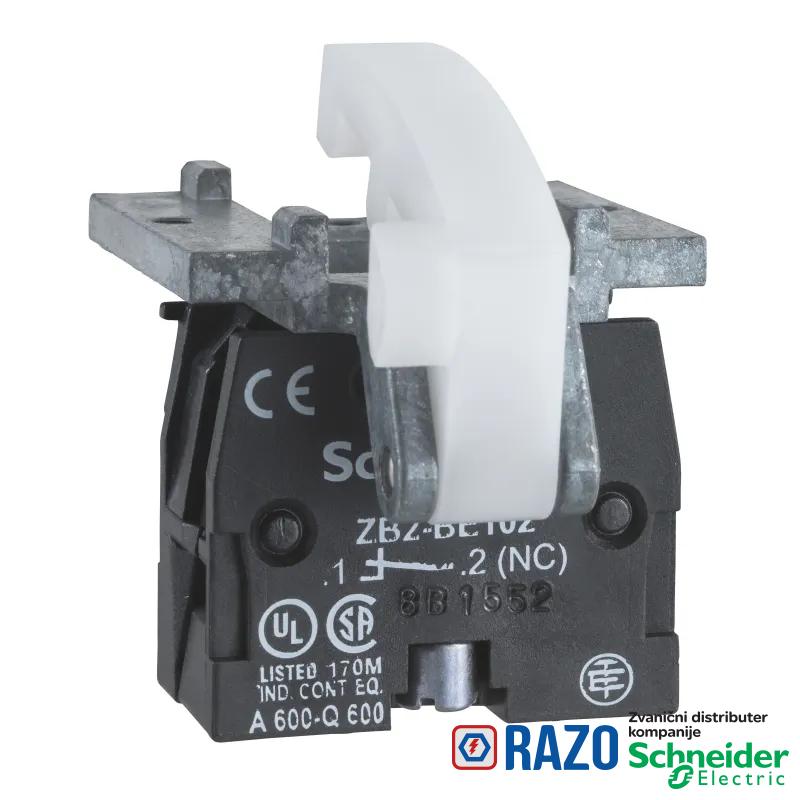

Tip proizvoda ili komponente	kontaktni blok
ime komponente	XACS
Kompatibilnost proizvoda	XACA

DOPUNSKE INFORMACIJE
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.5...1 x 2.5 mm² bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.5...2 x 1.5 mm² sa kablovskim završetkom
opis priključaka ISO n°1	(13-14)NO
[Ui] nazivni napon izolacije	600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
maximum resistance across terminals	25 MΩ
mehanička trajnost	1000000 ciklusa
[Ithe] dozvoljena termička struja u ormanu	10 A
radna sila	10 N
zaštita od kratkog spoja	10 A zaštitni osigurač sa rastavni uložak osigurač tip gG
označavanje koda kontakta	A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta	Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 60947-5-1 dodatak A
nazivna snaga u W	40 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 120 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	48 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
nazivna snaga u W	65 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1

OKRUžENJE
Temperatura okoline za rad uređaja	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa II u skladu sa IEC 61140
Standardi	UL 508
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
otpornost na udare	100 gn u skladu sa IEC 60068-2-27
otpornost na vibracije	15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
