OSNOVNE INFORMACIJE
[Ie] nazivna struja	1250 A pri 35 °C
Grupa proizvoda	Canalis
opis sabirnice	vodni dužni element
kolo uzemljenja	standardno uzemljenje
posebna izvedba	standardna verzija
broj otcepnih mesta	0
Zaštitna oprema	jedinica šinskog razvoda
Zaštitna oprema	spojni element

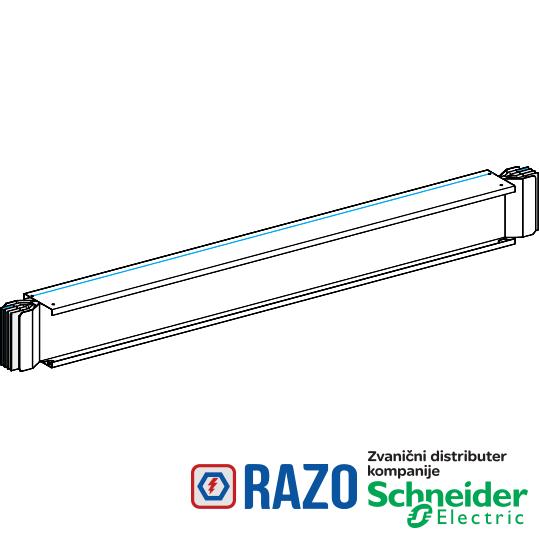

Tip proizvoda ili komponente	šinski razvod
ime proizvoda	KT
Primena uređaja	vodni dužni deo
Materijal	aluminijum
Kratko ime uređaja	KTA
dužina	2001-2500 mm
grupa proizvoda	Canalis
polaritet šinskog razvoda	3L + N + PE

DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja	50 kA
Mrežna frekvencija	50/60 Hz
Tip dimenzije	napravljeno po meri
pravac instalacije	vertikalno
pravac instalacije	horizontalno
Visina	124 mm
Način montiranja	kačenjem
Standardi	IEC 61439-1
Standardi	IEC 61439-6
THDI	0-15 % 1250 A
THDI	15-33 % 1600 A
THDI	33-100 % 2000 A
Nosači za montažu	viseći nosač
Nosači za montažu	konzola
linearna otpornost	L: R1 35 °C= 0.056 mΩ/m na Inc i 50 Hz
linearna otpornost	L - PE: Rb1 35 °C= 0.438 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - L: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - PE: Xb 35 °C= 0.275 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - N: R0 20 °C= 0.209 mΩ/m metod simetrične komponente
linearna otpornost	L - N: X0 20 °C= 0.087 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Z0 20 °C= 0.226 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost	L - N: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - N: Xb 35 °C= 0.04 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L: R20 20 °C= 0.046 mΩ/m
linearna otpornost	L: X1 35 °C= 0.015 mΩ/m na Inc i 50 Hz
linearna otpornost	PE: 20 °C= 0.164 mΩ/m
linearna otpornost	L: Z1 35 °C= 0.058 mΩ/m na Inc i 50 Hz
linearna otpornost	L - PE: R0 20 °C= 0.587 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: X0 20 °C= 0.478 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Z0 20 °C= 0.757 mΩ/m metod simetrične komponente
linearna otpornost	L - L: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost	L - PE: Rb0 20 °C= 0.353 mΩ/m metod impedanse
linearna otpornost	L - L: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
materijal kontakata	bakar
materijal kućišta	poliesterski film
[Ui] nazivni napon izolacije	1000 V
pozicija nultog provodnika	desno
boja	bela (RAL 9001)
Širina	140 mm
linearno opterećenje	18 kg/m
magnetno polje	0.75 µT
[Ue] nazivni napon	1000 V
maximum voltage drop	<0.0049 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.005 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0047 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0043 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja	110 kA
granično termičko naprezanje	2500 A².s

OKRUžENJE
IK stepen zaštite	IK08 u skladu sa IEC 62262
temperatura okoline za rad	0-35 °C (100 % od In)
temperatura okoline za rad	35-40 °C (97 % od In)
temperatura okoline za rad	40-45 °C (93 % od In)
temperatura okoline za rad	45-50 °C (90 % od In)
temperatura okoline za rad	50-55 °C (86 % od In)
IP stepen zaštite	IP55 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP061104EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
