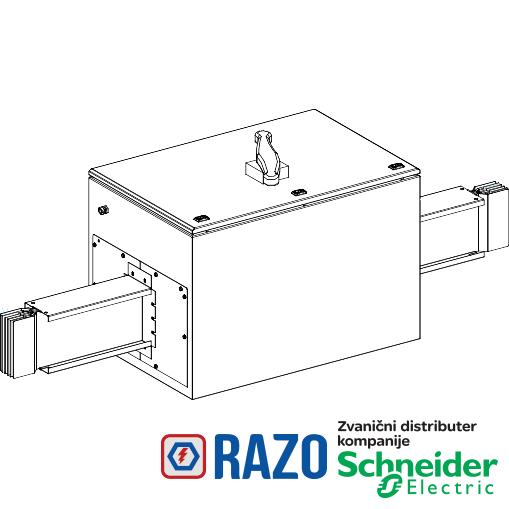

Canalis - Al deo sa izolatorom sa Compact NS1250NA - 1250A - 3L+N+PER

Canalis - Al deo sa izolatorom sa Compact NS1250NA - 1250A - 3L+N+PER

Šifra artikla: KTA1250SL71
Canalis - Al deo sa izolatorom sa Compact NS1250NA - 1250A - 3L+N+PER
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
2.393.346,00 RSD
2.393.346,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1250 A pri 35 °C
Grupa proizvoda Canalis
kolo uzemljenja ojačano
posebna izvedba ojačana verzija
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente spojni prekidač
ime proizvoda KT
Dužina 2000 mm
Primena uređaja sigurnost
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
ime rastavljača Compact NS1250 NA
polaritet šinskog razvoda 3L + N + PE
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Visina 124 mm
za ormane nazivnih dimenzija 608 mm W: 600 mm D: 900 mm
Standardi IEC 61439-1
Standardi IEC 61439-6
THDI 0-15 % 1250 A
THDI 15-33 % 1600 A
THDI 33-100 % 2000 A
linearna otpornost L: R1 35 °C= 0.056 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Z0 20 °C= 0.226 mΩ/m metod simetrične komponente
linearna otpornost L - N: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.04 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L - PE: R0 20 °C= 0.16 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.077 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.177 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.084 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.102 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.032 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: X1 35 °C= 0.015 mΩ/m na Inc i 50 Hz
linearna otpornost PE: 20 °C= 0.034 mΩ/m
linearna otpornost L: Z1 35 °C= 0.058 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.046 mΩ/m
linearna otpornost L - L: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L - N: R0 20 °C= 0.209 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.087 mΩ/m metod simetrične komponente
materijal kontakata bakar
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 21 kg/m
magnetno polje 0.75 µT
[Icw] kratkotrajna podnosiva struja kratkog spoja 65 kA
[Ue] nazivni napon 690 V
maximum voltage drop <0.0049 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.005 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0047 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0043 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 143 kA
Tip upravljanja zakretna ručica
granično termičko naprezanje 4225 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP061104EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
