OSNOVNE INFORMACIJE
[Ie] nazivna struja	2000 A pri 35 °C
radni ugao	90-90 °
Grupa proizvoda	Canalis
opis sabirnice	standardni element
kolo uzemljenja	ojačano
posebna izvedba	ojačana verzija
Zaštitna oprema	jedinica šinskog razvoda
Zaštitna oprema	spojni element

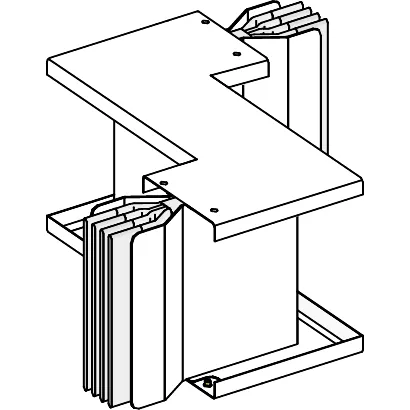

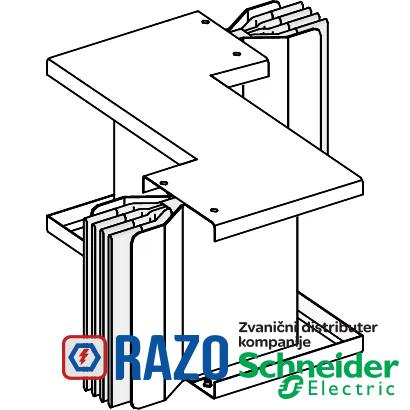

Tip proizvoda ili komponente	Z element
tip promene pravca	smera 1 : ravno ka nalevo
tip promene pravca	smera 2 : ravno ka nadesno
ime proizvoda	KT
Primena uređaja	promena smera
Materijal	aluminijum
Kratko ime uređaja	KTA
grupa proizvoda	Canalis
polaritet šinskog razvoda	3L + N + PER

DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja	110 kA
Mrežna frekvencija	50/60 Hz
Tip dimenzije	napravljeno po meri
Standardi	IEC 61439-6
Standardi	IEC 61439-1
THDI	0-15 % 2000 A
THDI	15-33 % 2500 A
THDI	33-100 % 3200 A
linearna otpornost	L: R1 35 °C= 0.034 mΩ/m na Inc i 50 Hz
linearna otpornost	L - N: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost	L - N: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - N: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - PE: R0 20 °C= 0.102 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: X0 20 °C= 0.017 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Z0 20 °C= 0.104 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Rb0 20 °C= 0.052 mΩ/m metod impedanse
linearna otpornost	L - PE: Rb1 35 °C= 0.065 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - PE: Xb 35 °C= 0.022 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L: R20 20 °C= 0.028 mΩ/m
linearna otpornost	L: X1 35 °C= 0.011 mΩ/m na Inc i 50 Hz
linearna otpornost	PE: 20 °C= 0.022 mΩ/m
linearna otpornost	L: Z1 35 °C= 0.035 mΩ/m na Inc i 50 Hz
linearna otpornost	L - L: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost	L - L: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - L: Xb 35 °C= 0.015 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - N: R0 20 °C= 0.128 mΩ/m metod simetrične komponente
linearna otpornost	L - N: X0 20 °C= 0.054 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Z0 20 °C= 0.139 mΩ/m metod simetrične komponente
materijal kontakata	bakar
visina	smera 2 : 130-599 mm
materijal kućišta	poliesterski film
dužina	smera 1 : 300-300 mm
dužina	smera 3 : 300-300 mm
[Ui] nazivni napon izolacije	1000 V
pozicija nultog provodnika	desno
boja	bela (RAL 9001)
Širina	140 mm
linearno opterećenje	31 kg/m
magnetno polje	1.3 µT
[Ue] nazivni napon	1000 V
maximum voltage drop	<0.0029 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.003 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0029 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0027 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja	242 kA
granično termičko naprezanje	12100 A².s

OKRUžENJE
IK stepen zaštite	IK08 u skladu sa IEC 62262
temperatura okoline za rad	0-35 °C (100 % od In)
temperatura okoline za rad	35-40 °C (97 % od In)
temperatura okoline za rad	40-45 °C (93 % od In)
temperatura okoline za rad	45-50 °C (90 % od In)
temperatura okoline za rad	50-55 °C (86 % od In)
IP stepen zaštite	IP55 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP061104EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
