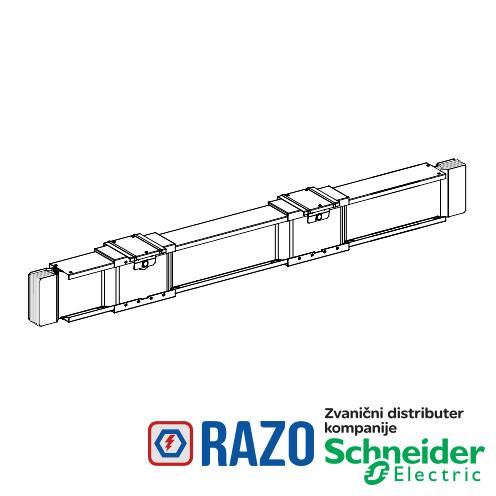

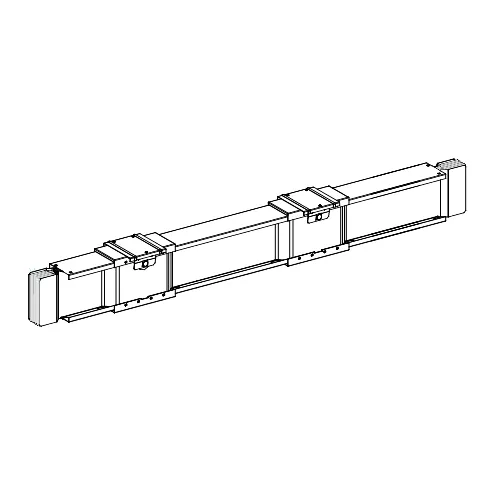

Canalis - Al ravan deo za utičnu kutiju vijčani - 1250A - 3L+N+PER-4m stand.

Canalis - Al ravan deo za utičnu kutiju vijčani - 1250A - 3L+N+PER-4m stand.

Šifra artikla: KTA1250EB740
Canalis - Al ravan deo za utičnu kutiju vijčani - 1250A - 3L+N+PER-4m stand.
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
456.160,80 RSD
456.160,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1250 A pri 35 °C
Grupa proizvoda Canalis
opis sabirnice dužni element
kolo uzemljenja ojačano
posebna izvedba ojačana verzija
broj otcepnih mesta 2
Zaštitna oprema spojni element
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente šinski razvod
ime proizvoda KT
kompatibilnost grupe proizvoda zavrtnjima otcepna kutija iz Canalis - KT
Dužina 4000 mm
Primena uređaja razvod velike snage
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
nazivna izlazna struja 400-1250 A
polaritet šinskog razvoda 3L + N + PER
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 65 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
pravac instalacije horizontalno
pravac instalacije vertikalno
Visina 124 mm
Način montiranja kačenjem
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 1250 A
THDI 15-33 % 1600 A
THDI 33-100 % 2000 A
Nosači za montažu viseći nosač
Nosači za montažu konzola
linearna otpornost L: R1 35 °C= 0.056 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L - N: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.04 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: R0 20 °C= 0.16 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.077 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.177 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.084 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.102 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.032 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.046 mΩ/m
linearna otpornost L: X1 35 °C= 0.015 mΩ/m na Inc i 50 Hz
linearna otpornost PE: 20 °C= 0.034 mΩ/m
linearna otpornost L: Z1 35 °C= 0.058 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: R0 20 °C= 0.209 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.087 mΩ/m metod simetrične komponente
linearna otpornost L - N: Z0 20 °C= 0.226 mΩ/m metod simetrične komponente
materijal kontakata bakar
Električni priključak povezivanje zavrtnjima
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
razmak otcepne kutije 2000 mm
linearno opterećenje 21 kg/m
magnetno polje 0.75 µT
Masa proizvoda 84 kg
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0049 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.005 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0047 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0043 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 143 kA
granično termičko naprezanje 4225 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
