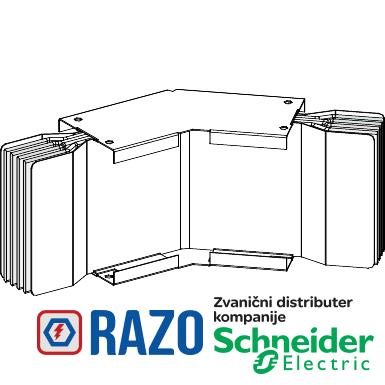

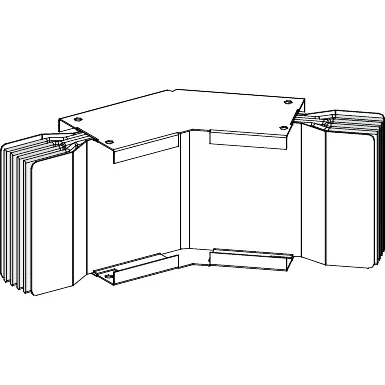

Canalis - Al ravan lakat - 1250A - 3L+N+PER - N2 - 91° do 179° ugao po meri

Canalis - Al ravan lakat - 1250A - 3L+N+PER - N2 - 91° do 179° ugao po meri

Šifra artikla: KTA1250LP7C2
Canalis - Al ravan lakat - 1250A - 3L+N+PER - N2 - 91° do 179° ugao po meri
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
240.002,40 RSD
240.002,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1250 A pri 35 °C
radni ugao 91-179 °
Grupa proizvoda Canalis
opis sabirnice standardni element
kolo uzemljenja ojačano
posebna izvedba ojačana verzija
Zaštitna oprema jedinica šinskog razvoda
Zaštitna oprema spojni element
Tip proizvoda ili komponente lakat
tip promene pravca smera 1 : ravno ka nadesno
ime proizvoda KT
Primena uređaja promena smera
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
polaritet šinskog razvoda 3L + N + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 65 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 1250 A
THDI 15-33 % 1600 A
THDI 33-100 % 2000 A
linearna otpornost L: R1 35 °C= 0.056 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Xb 35 °C= 0.04 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: R0 20 °C= 0.16 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.077 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.177 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.084 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.102 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.032 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.046 mΩ/m
linearna otpornost L - L: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L - N: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L: X1 35 °C= 0.015 mΩ/m na Inc i 50 Hz
linearna otpornost PE: 20 °C= 0.034 mΩ/m
linearna otpornost L: Z1 35 °C= 0.058 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: R0 20 °C= 0.209 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.087 mΩ/m metod simetrične komponente
linearna otpornost L - N: Z0 20 °C= 0.226 mΩ/m metod simetrične komponente
linearna otpornost L - N: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
materijal kontakata bakar
visina 124-124 mm
materijal kućišta poliesterski film
dužina smera 1 : 300-300 mm
dužina smera 2 : 300-300 mm
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika levo
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 21 kg/m
magnetno polje 0.75 µT
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0049 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.005 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0047 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0043 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 143 kA
granično termičko naprezanje 4225 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
