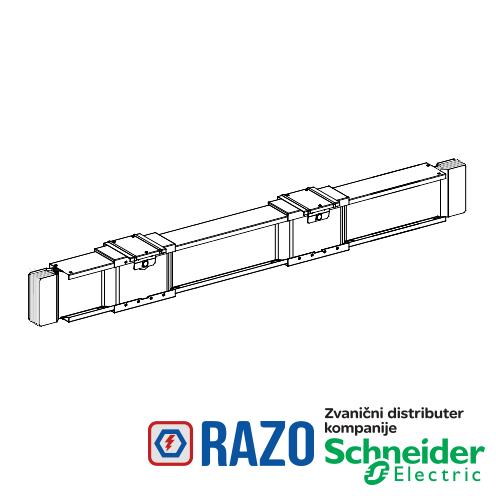

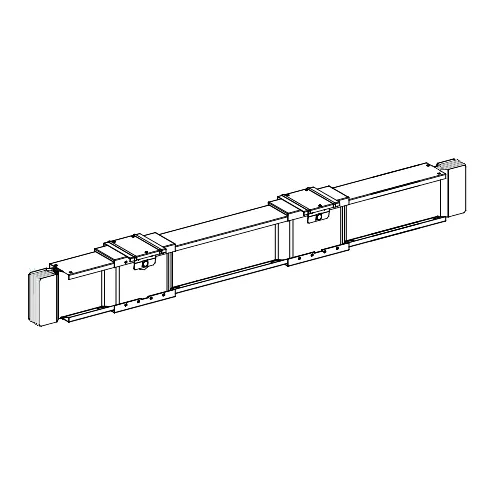

Canalis - Al ravan deo za utičnu kutiju vijčani - 1600A - 3L+PE - 4m stand.

Canalis - Al ravan deo za utičnu kutiju vijčani - 1600A - 3L+PE - 4m stand.

Šifra artikla: KTA1600EB340
Canalis - Al ravan deo za utičnu kutiju vijčani - 1600A - 3L+PE - 4m stand.
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
441.763,20 RSD
441.763,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1600 A pri 35 °C
Grupa proizvoda Canalis
opis sabirnice dužni element
kolo uzemljenja standardno uzemljenje
posebna izvedba standardna verzija
broj otcepnih mesta 2
Zaštitna oprema jedinica šinskog razvoda
Zaštitna oprema spojni element
Tip proizvoda ili komponente šinski razvod
ime proizvoda KT
kompatibilnost grupe proizvoda zavrtnjima otcepna kutija iz Canalis - KT
Dužina 4000 mm
Primena uređaja razvod velike snage
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
nazivna izlazna struja 400-1250 A
polaritet šinskog razvoda 3L + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 65 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
pravac instalacije vertikalno
pravac instalacije horizontalno
Visina 164 mm
Način montiranja kačenjem
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 1600 A
THDI 15-33 % 2000 A
THDI 33-100 % 2500 A
Nosači za montažu konzola
Nosači za montažu viseći nosač
linearna otpornost L: R1 35 °C= 0.042 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: Rb1 35 °C= 0.348 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.019 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.212 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.035 mΩ/m
linearna otpornost PE: 20 °C= 0.143 mΩ/m
linearna otpornost L: X1 35 °C= 0.013 mΩ/m na Inc i 50 Hz
linearna otpornost L: Z1 35 °C= 0.044 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: R0 20 °C= 0.49 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.364 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.61 mΩ/m metod simetrične komponente
linearna otpornost L - L: Rb0 20 °C= 0.073 mΩ/m metod impedanse
linearna otpornost L - PE: Rb0 20 °C= 0.281 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.091 mΩ/m na Inc sa metodom impedanse
materijal kontakata bakar
Električni priključak povezivanje zavrtnjima
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
razmak otcepne kutije 2000 mm
linearno opterećenje 19 kg/m
magnetno polje 0.9 µT
Masa proizvoda 76 kg
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0037 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0038 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0036 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0034 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 143 kA
granično termičko naprezanje 4225 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
