OSNOVNE INFORMACIJE
[Ie] nazivna struja	3200 A pri 35 °C
Grupa proizvoda	Canalis

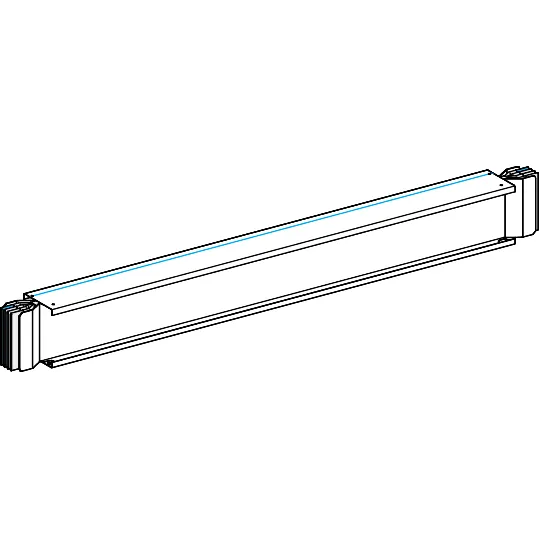

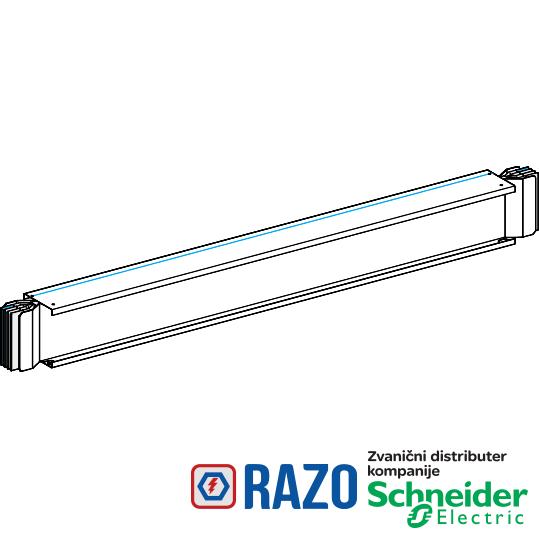

opis sabirnice	vodni dužni element
kolo uzemljenja	ojačano
posebna izvedba	ojačana verzija
broj otcepnih mesta	0
Zaštitna oprema	jedinica šinskog razvoda
Zaštitna oprema	spojni element
Tip proizvoda ili komponente	šinski razvod
ime proizvoda	KT
Primena uređaja	vodni dužni deo
Materijal	aluminijum
Kratko ime uređaja	KTA
dužina	1501-1999 mm
grupa proizvoda	Canalis
polaritet šinskog razvoda	3L + N + PE

DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja	113 kA
Mrežna frekvencija	50/60 Hz
Tip dimenzije	napravljeno po meri
pravac instalacije	horizontalno
pravac instalacije	vertikalno
Visina	324 mm
Način montiranja	kačenjem
Standardi	IEC 61439-6
Standardi	IEC 61439-1
THDI	0-15 % 3200 A
THDI	15-33 % 4000 A
Nosači za montažu	konzola
Nosači za montažu	viseći nosač
linearna otpornost	L: R1 35 °C= 0.021 mΩ/m na Inc i 50 Hz
linearna otpornost	L - N: Rb0 20 °C= 0.039 mΩ/m metod impedanse
linearna otpornost	L - N: Rb1 35 °C= 0.049 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - N: Xb 35 °C= 0.016 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - PE: R0 20 °C= 0.067 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: X0 20 °C= 0.035 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Z0 20 °C= 0.075 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Rb0 20 °C= 0.032 mΩ/m metod impedanse
linearna otpornost	L - PE: Rb1 35 °C= 0.041 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - PE: Xb 35 °C= 0.014 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L: R20 20 °C= 0.017 mΩ/m
linearna otpornost	L: X1 35 °C= 0.007 mΩ/m na Inc i 50 Hz
linearna otpornost	PE: 20 °C= 0.014 mΩ/m
linearna otpornost	L: Z1 35 °C= 0.022 mΩ/m na Inc i 50 Hz
linearna otpornost	L - L: Rb0 20 °C= 0.038 mΩ/m metod impedanse
linearna otpornost	L - L: Rb1 35 °C= 0.049 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - L: Xb 35 °C= 0.01 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - N: R0 20 °C= 0.083 mΩ/m metod simetrične komponente
linearna otpornost	L - N: X0 20 °C= 0.035 mΩ/m metod simetrične komponente
linearna otpornost	L - N: Z0 20 °C= 0.09 mΩ/m metod simetrične komponente
materijal kontakata	bakar
materijal kućišta	poliesterski film
[Ui] nazivni napon izolacije	1000 V
pozicija nultog provodnika	desno
boja	bela (RAL 9001)
Širina	140 mm
linearno opterećenje	46 kg/m
magnetno polje	2.1 µT
[Ue] nazivni napon	1000 V
maximum voltage drop	<0.0018 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0019 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0018 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0017 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja	248 kA
granično termičko naprezanje	12769 A².s

OKRUžENJE
IK stepen zaštite	IK08 u skladu sa IEC 62262
temperatura okoline za rad	0-35 °C (100 % od In)
temperatura okoline za rad	35-40 °C (97 % od In)
temperatura okoline za rad	40-45 °C (93 % od In)
temperatura okoline za rad	45-50 °C (90 % od In)
temperatura okoline za rad	50-55 °C (86 % od In)
IP stepen zaštite	IP55 u skladu sa IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP061104EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
