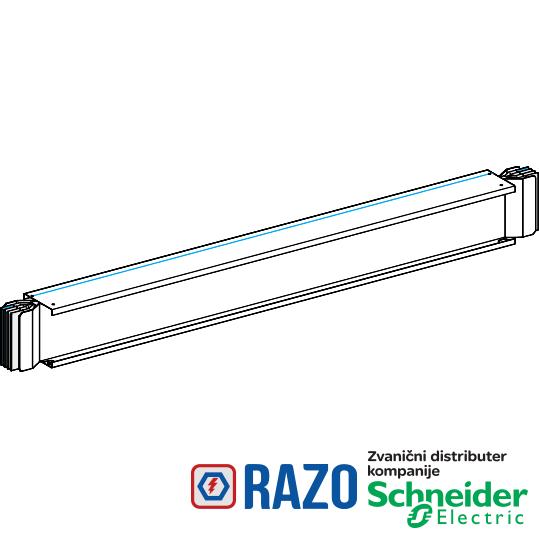

Canalis - Al vodni dužni deo - 3200A - 3L+N+PER - 2 do 2.5m po meri

Canalis - Al vodni dužni deo - 3200A - 3L+N+PER - 2 do 2.5m po meri

Šifra artikla: KTA3200ET72C
Canalis - Al vodni dužni deo - 3200A - 3L+N+PER - 2 do 2.5m po meri
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
551.748,00 RSD
551.748,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 3200 A pri 35 °C
Grupa proizvoda Canalis
opis sabirnice vodni dužni element
kolo uzemljenja ojačano
posebna izvedba ojačana verzija
broj otcepnih mesta 0
Zaštitna oprema jedinica šinskog razvoda
Zaštitna oprema spojni element
Tip proizvoda ili komponente šinski razvod
ime proizvoda KT
Primena uređaja vodni dužni deo
Materijal aluminijum
Kratko ime uređaja KTA
dužina 2001-2500 mm
grupa proizvoda Canalis
polaritet šinskog razvoda 3L + N + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 113 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije napravljeno po meri
pravac instalacije horizontalno
pravac instalacije vertikalno
Visina 324 mm
Način montiranja kačenjem
Standardi IEC 61439-1
Standardi IEC 61439-6
THDI 0-15 % 3200 A
THDI 15-33 % 4000 A
Nosači za montažu viseći nosač
Nosači za montažu konzola
linearna otpornost L: R1 35 °C= 0.021 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Rb0 20 °C= 0.039 mΩ/m metod impedanse
linearna otpornost L - N: Rb1 35 °C= 0.049 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.016 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: R0 20 °C= 0.067 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.035 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.075 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.032 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.041 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.014 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.017 mΩ/m
linearna otpornost L: X1 35 °C= 0.007 mΩ/m na Inc i 50 Hz
linearna otpornost PE: 20 °C= 0.014 mΩ/m
linearna otpornost L: Z1 35 °C= 0.022 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb0 20 °C= 0.038 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.049 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.01 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: R0 20 °C= 0.083 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.035 mΩ/m metod simetrične komponente
linearna otpornost L - N: Z0 20 °C= 0.09 mΩ/m metod simetrične komponente
materijal kontakata bakar
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 46 kg/m
magnetno polje 2.1 µT
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0018 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0019 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0018 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0017 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 248 kA
granično termičko naprezanje 12769 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP061104EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
