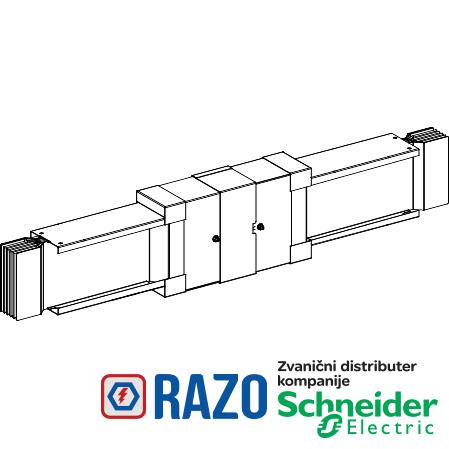

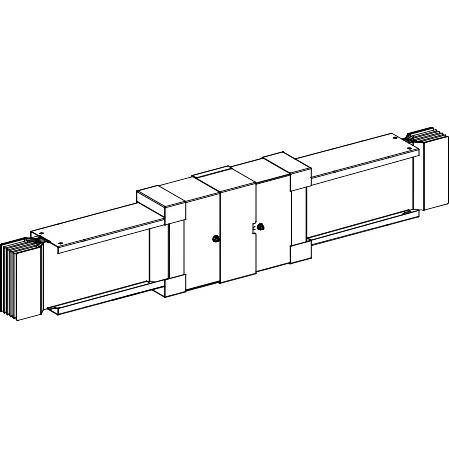

Canalis - Al ravni produžetak - 1600A - 3L+PE

Canalis - Al ravni produžetak - 1600A - 3L+PE

Šifra artikla: KTA1600DB310
Canalis - Al ravni produžetak - 1600A - 3L+PE
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
334.298,40 RSD
334.298,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1600 A pri 35 °C
Grupa proizvoda Canalis
opis sabirnice fleksibilna sabirnica
broj otcepnih mesta 0
Zaštitna oprema spojni element
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente proširenje
ime proizvoda KT
Dužina 1000 mm
Primena uređaja vodni dužni deo
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
polaritet šinskog razvoda 3L + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 65 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
pravac instalacije horizontalno
pravac instalacije vertikalno
Visina 164 mm
Način montiranja kačenjem
horizontalna udaljenost 30 m
Standardi IEC 61439-1
Standardi IEC 61439-6
THDI 0-15 % 1600 A
THDI 15-33 % 2000 A
THDI 33-100 % 2500 A
Nosači za montažu konzola
Nosači za montažu viseći nosač
linearna otpornost L: R1 35 °C= 0.042 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: Rb1 35 °C= 0.348 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.019 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.212 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.035 mΩ/m
linearna otpornost PE: 20 °C= 0.143 mΩ/m
linearna otpornost L: X1 35 °C= 0.013 mΩ/m na Inc i 50 Hz
linearna otpornost L: Z1 35 °C= 0.044 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: R0 20 °C= 0.49 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.364 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.61 mΩ/m metod simetrične komponente
linearna otpornost L - L: Rb0 20 °C= 0.073 mΩ/m metod impedanse
linearna otpornost L - PE: Rb0 20 °C= 0.281 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.091 mΩ/m na Inc sa metodom impedanse
materijal kontakata bakar
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 19 kg/m
magnetno polje 0.9 µT
Masa proizvoda 19 kg
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0037 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0038 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0036 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0034 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 143 kA
granično termičko naprezanje 4225 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP061104EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
