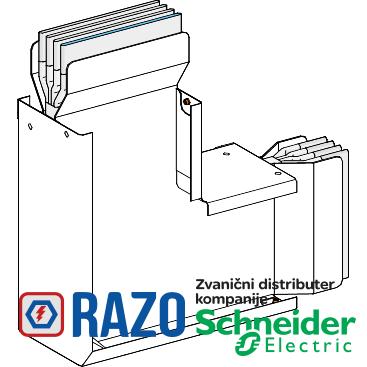

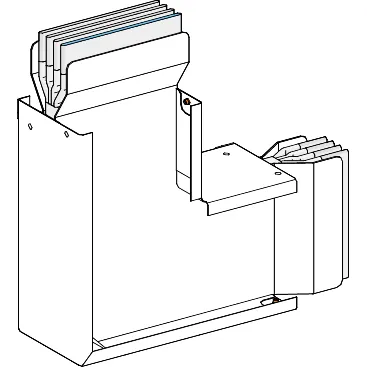

Canalis - Al upravni lakat - 2000A - 3L+PE - 341 do 839 mm po meri

Canalis - Al upravni lakat - 2000A - 3L+PE - 341 do 839 mm po meri

Šifra artikla: KTA2000LC3B
Canalis - Al upravni lakat - 2000A - 3L+PE - 341 do 839 mm po meri
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
329.528,40 RSD
329.528,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 2000 A pri 35 °C
radni ugao 90-90 °
Grupa proizvoda Canalis
opis sabirnice standardni element
kolo uzemljenja standardno uzemljenje
posebna izvedba standardna verzija
Zaštitna oprema jedinica šinskog razvoda
Zaštitna oprema spojni element
Tip proizvoda ili komponente lakat
tip promene pravca smera 1 : upravno ka nagore
ime proizvoda KT
Primena uređaja promena smera
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
polaritet šinskog razvoda 3L + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 110 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije napravljeno po meri
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 2000 A
THDI 15-33 % 2500 A
THDI 33-100 % 3200 A
linearna otpornost L: R1 35 °C= 0.034 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: Rb1 35 °C= 0.292 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.015 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.17 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.028 mΩ/m
linearna otpornost PE: 20 °C= 0.126 mΩ/m
linearna otpornost L: X1 35 °C= 0.011 mΩ/m na Inc i 50 Hz
linearna otpornost L: Z1 35 °C= 0.035 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: R0 20 °C= 0.42 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.286 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.508 mΩ/m metod simetrične komponente
linearna otpornost L - L: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost L - PE: Rb0 20 °C= 0.231 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
materijal kontakata bakar
visina smera 2 : 340-340 mm
materijal kućišta poliesterski film
dužina smera 1 : 340-340 mm
dužina smera 1 : 341-839 mm
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 22 kg/m
magnetno polje 1.3 µT
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0029 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.003 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0029 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0027 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 242 kA
granično termičko naprezanje 4900 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP061104EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
Canalis - Al upravni lakat - 2000A - 3L+PE - 341 do 839 mm po meri

Slični proizvodi

Canalis - Al ravan Z element - 2000A - 3L+N+PER
611.830,80 RSD
Canalis - Al ravan Z element - 2000A - 3L+N+PE
509.857,20 RSD

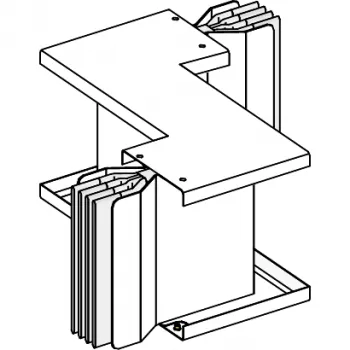

Canalis - Al ravan Z element - 2000A - 3L+PE
458.871,60 RSD

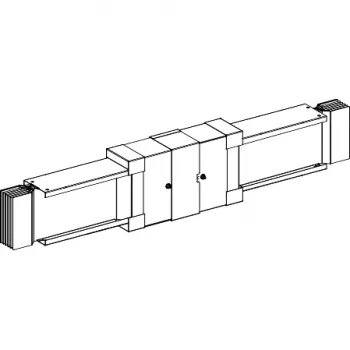

Canalis - Al ravni produžetak - 1600A - 3L+N+PER
445.732,80 RSD

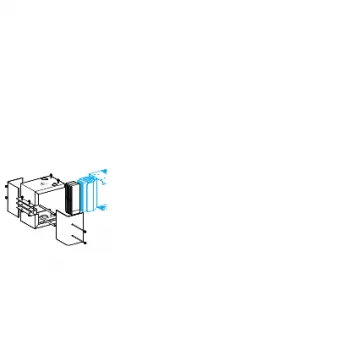

Canalis - dodatni zadnji poklopci za 4000A Al ili 5000A Cu šinski razvod-V404 mm
30.286,80 RSD

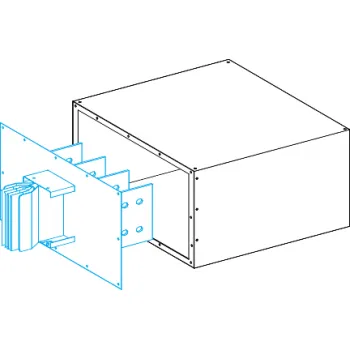

Canalis - kablovska kutija 1600A do 2500A
77.354,40 RSD
Canalis - Al deo sa izolatorom sa Compact NS1250NA - 1250A - 3L+N+PE
1.994.455,20 RSD
Canalis - Al T spojnica - 3200A - 3L+N+PE
941.133,60 RSD

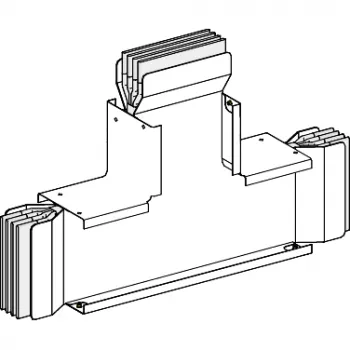

Canalis - Al T spojnica - 3200A - 3L+PE
