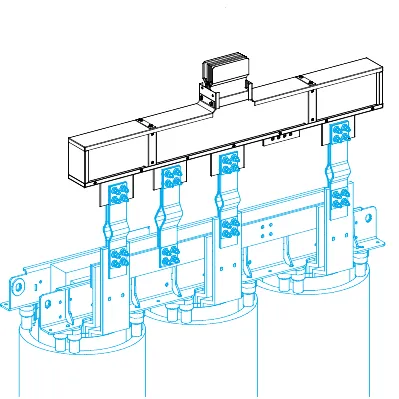

Canalis - Al napojna jedinica N3 suvi transformator - 2000A - 3L+N+PER - po meri

Canalis - Al napojna jedinica N3 suvi transformator - 2000A - 3L+N+PER - po meri

Šifra artikla: KTA2000EL73
Canalis - Al napojna jedinica N3 suvi transformator - 2000A - 3L+N+PER - po meri
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
1.146.592,80 RSD
1.146.592,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 2000 A pri 35 °C
Grupa proizvoda Canalis
kolo uzemljenja ojačano
posebna izvedba ojačana verzija
Zaštitna oprema jedinica šinskog razvoda
napajanje suvi transformator
pozicija nultog provodnika desno
Tip proizvoda ili komponente središnja napojna jedinica
ime proizvoda KT
Primena uređaja vodni dužni deo
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
DOPUNSKE INFORMACIJE
širina montažne šine 200 mm
[Icw] termička podnosiva struja kratkog spoja 110 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije napravljeno po meri
Način montiranja zavrtnjima
Standardi IEC 61439-6
Standardi IEC 61439-1
povezivanje 470-700 mm
THDI 0-15 % 2000 A
THDI 15-33 % 2500 A
THDI 33-100 % 3200 A
Nosači za montažu ploča
linearna otpornost L: R1 35 °C= 0.034 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost L - N: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: R0 20 °C= 0.102 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.017 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.104 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.052 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.065 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.022 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.028 mΩ/m
linearna otpornost L: X1 35 °C= 0.011 mΩ/m na Inc i 50 Hz
linearna otpornost PE: 20 °C= 0.022 mΩ/m
linearna otpornost L: Z1 35 °C= 0.035 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.015 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: R0 20 °C= 0.128 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.054 mΩ/m metod simetrične komponente
linearna otpornost L - N: Z0 20 °C= 0.139 mΩ/m metod simetrične komponente
materijal kontakata bakar
visina 464-464 mm
broj otcepnih mesta 0
materijal kućišta poliesterski film
dužina smera 1 : 260-260 mm
dužina 1680-1680 mm
[Ui] nazivni napon izolacije 1000 V
boja bela (RAL 9001)
Dubina 140 mm
linearno opterećenje 31 kg/m
magnetno polje 1.3 µT
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0029 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.003 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0029 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0027 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 242 kA
polaritet šinskog razvoda 3L + N + PER
granično termičko naprezanje 12100 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
