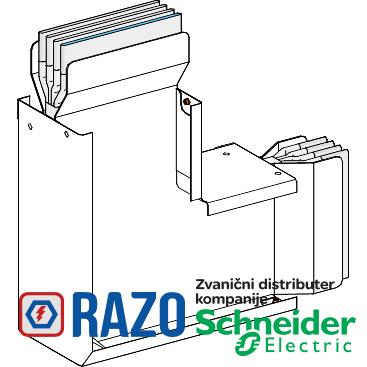

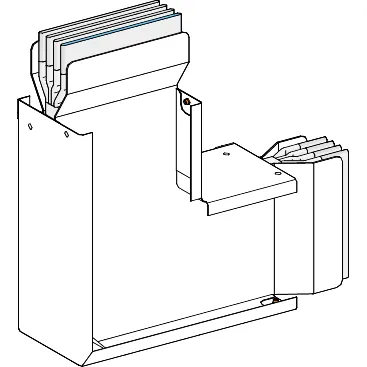

Canalis - Cu upravni lakat - 1350A - 3L+N+PE - standardni

Canalis - Cu upravni lakat - 1350A - 3L+N+PE - standardni

Šifra artikla: KTC1350LC4A
Canalis - Cu upravni lakat - 1350A - 3L+N+PE - standardni
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
219.663,60 RSD
219.663,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1350 A pri 35 °C
radni ugao 90-90 °
Grupa proizvoda Canalis
opis sabirnice standardni element
kolo uzemljenja standardno uzemljenje
posebna izvedba standardna verzija
Zaštitna oprema spojni element
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente lakat
tip promene pravca smera 1 : upravno ka nagore
ime proizvoda KT
Primena uređaja promena smera
Materijal bakar
Kratko ime uređaja KTC
grupa proizvoda Canalis
polaritet šinskog razvoda 3L + N + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 50 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Standardi IEC 61439-1
Standardi IEC 61439-6
THDI 15-33 % 1000 A
THDI 0-15 % 1350 A
linearna otpornost L: X1 35 °C= 0.016 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb0 20 °C= 0.056 mΩ/m metod impedanse
linearna otpornost L - PE: Rb0 20 °C= 0.351 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.068 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.428 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: R0 20 °C= 0.138 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.089 mΩ/m metod simetrične komponente
linearna otpornost L - N: Z0 20 °C= 0.164 mΩ/m metod simetrične komponente
linearna otpornost L - N: Rb0 20 °C= 0.057 mΩ/m metod impedanse
linearna otpornost L - N: Rb1 35 °C= 0.07 mΩ/m na Inc sa metodom impedanse
linearna otpornost PE: 20 °C= 0.178 mΩ/m
linearna otpornost L - L: Xb 35 °C= 0.029 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.029 mΩ/m
linearna otpornost L - PE: Xb 35 °C= 0.329 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.047 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R1 35 °C= 0.035 mΩ/m na Inc i 50 Hz
linearna otpornost L: Z1 35 °C= 0.039 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: R0 20 °C= 0.566 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.489 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.748 mΩ/m metod simetrične komponente
materijal kontakata bakar
visina smera 2 : 290-290 mm
materijal kućišta poliesterski film
dužina smera 1 : 290-290 mm
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 33 kg/m
magnetno polje 0.5 µT
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0031 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0034 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0033 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0031 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 110 kA
granično termičko naprezanje 2500 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (95 % od In)
temperatura okoline za rad 40-45 °C (90 % od In)
temperatura okoline za rad 45-50 °C (84 % od In)
temperatura okoline za rad 50-55 °C (79 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1307067EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
