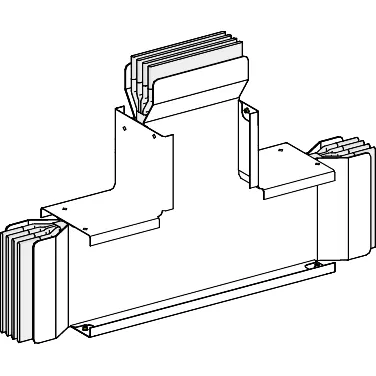

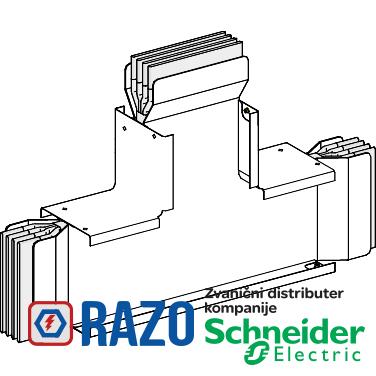

Canalis - Al T spojnica - 2000A - 3L+PE

Canalis - Al T spojnica - 2000A - 3L+PE

Šifra artikla: KTA2000TC3
Canalis - Al T spojnica - 2000A - 3L+PE
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
458.990,40 RSD
458.990,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 2000 A pri 35 °C
radni ugao 90-90 °
Grupa proizvoda Canalis
opis sabirnice standardni element
kolo uzemljenja standardno uzemljenje
posebna izvedba standardna verzija
Zaštitna oprema spojni element
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente T spojni element
tip promene pravca upravno ka normalno na trasu
ime proizvoda KT
Primena uređaja promena smera
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
polaritet šinskog razvoda 3L + PE
DOPUNSKE INFORMACIJE
[Icw] termička podnosiva struja kratkog spoja 110 kA
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Standardi IEC 61439-1
Standardi IEC 61439-6
THDI 0-15 % 2000 A
THDI 15-33 % 2500 A
THDI 33-100 % 3200 A
linearna otpornost L: R1 35 °C= 0.034 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: Rb1 35 °C= 0.292 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.015 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.17 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.028 mΩ/m
linearna otpornost PE: 20 °C= 0.126 mΩ/m
linearna otpornost L: X1 35 °C= 0.011 mΩ/m na Inc i 50 Hz
linearna otpornost L: Z1 35 °C= 0.035 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: R0 20 °C= 0.42 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.286 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.508 mΩ/m metod simetrične komponente
linearna otpornost L - L: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost L - PE: Rb0 20 °C= 0.231 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
materijal kontakata bakar
visina smera 2 : 340-340 mm
materijal kućišta poliesterski film
dužina smera 1 : 340-340 mm
dužina smera 3 : 340-340 mm
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 22 kg/m
magnetno polje 1.3 µT
[Ue] nazivni napon 1000 V
maximum voltage drop <0.0029 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.003 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0029 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0027 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 242 kA
granično termičko naprezanje 4900 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
Canalis - Al T spojnica - 2000A - 3L+PE
