OSNOVNE INFORMACIJE
[Ie] nazivna struja	1000 A pri 35 °C
Grupa proizvoda	Canalis
kolo uzemljenja	standardno uzemljenje
posebna izvedba	standardna verzija
Zaštitna oprema	jedinica šinskog razvoda

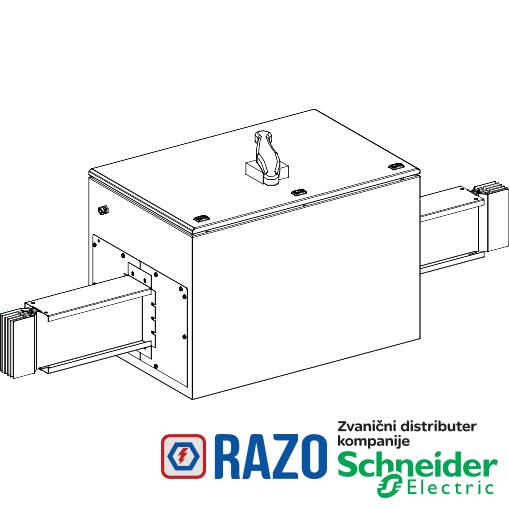

Tip proizvoda ili komponente	spojni prekidač
ime proizvoda	KT
Dužina	2000 mm
Primena uređaja	sigurnost
Materijal	aluminijum
Kratko ime uređaja	KTA
grupa proizvoda	Canalis
ime rastavljača	Compact NS1000 NA
polaritet šinskog razvoda	3L + PE

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
Tip dimenzije	deo za spajanje
Visina	104 mm
za ormane nazivnih dimenzija	608 mm W: 600 mm D: 900 mm
Standardi	IEC 61439-6
Standardi	IEC 61439-1
THDI	0-15 % 1000 A
THDI	15-33 % 1250 A
THDI	33-100 % 1600 A
linearna otpornost	L: R1 35 °C= 0.069 mΩ/m na Inc i 50 Hz
linearna otpornost	L - PE: Rb1 35 °C= 0.535 mΩ/m na Inc sa metodom impedanse
linearna otpornost	L - L: Xb 35 °C= 0.029 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L - PE: Xb 35 °C= 0.329 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost	L: R20 20 °C= 0.057 mΩ/m
linearna otpornost	PE: 20 °C= 0.178 mΩ/m
linearna otpornost	L: X1 35 °C= 0.016 mΩ/m na Inc i 50 Hz
linearna otpornost	L: Z1 35 °C= 0.071 mΩ/m na Inc i 50 Hz
linearna otpornost	L - PE: R0 20 °C= 0.676 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: X0 20 °C= 0.586 mΩ/m metod simetrične komponente
linearna otpornost	L - PE: Z0 20 °C= 0.895 mΩ/m metod simetrične komponente
linearna otpornost	L - L: Rb0 20 °C= 0.115 mΩ/m metod impedanse
linearna otpornost	L - PE: Rb0 20 °C= 0.44 mΩ/m metod impedanse
linearna otpornost	L - L: Rb1 35 °C= 0.14 mΩ/m na Inc sa metodom impedanse
materijal kontakata	bakar
materijal kućišta	poliesterski film
[Ui] nazivni napon izolacije	1000 V
pozicija nultog provodnika	desno
boja	bela (RAL 9001)
Širina	140 mm
linearno opterećenje	14 kg/m
magnetno polje	0.5 µT
[Icw] kratkotrajna podnosiva struja kratkog spoja	50 kA
[Ue] nazivni napon	690 V
maximum voltage drop	<0.006 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.006 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0056 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop	<0.0052 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja	110 kA
Tip upravljanja	zakretna ručica
granično termičko naprezanje	2500 A².s

OKRUžENJE
IK stepen zaštite	IK08 u skladu sa IEC 62262
temperatura okoline za rad	0-35 °C (100 % od In)
temperatura okoline za rad	35-40 °C (97 % od In)
temperatura okoline za rad	40-45 °C (93 % od In)
temperatura okoline za rad	45-50 °C (90 % od In)
temperatura okoline za rad	50-55 °C (86 % od In)
IP stepen zaštite	IP55 u skladu sa IEC 60529
