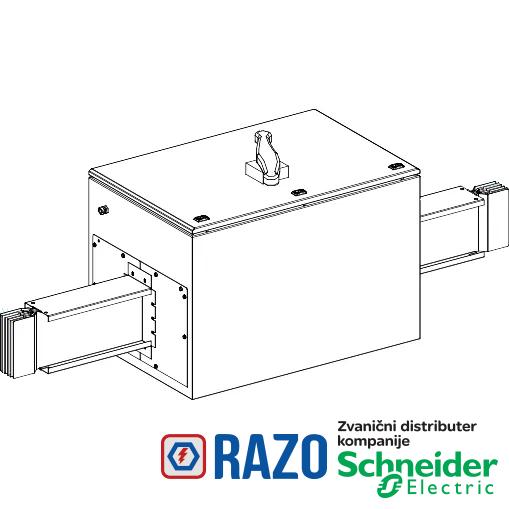

Canalis - Al deo sa zaštitom šinskog razvoda sa Compact NS1250N -1250A - 3L+N+PE

Canalis - Al deo sa zaštitom šinskog razvoda sa Compact NS1250N -1250A - 3L+N+PE

Šifra artikla: KTA1250PL41
Canalis - Al deo sa zaštitom šinskog razvoda sa Compact NS1250N -1250A - 3L+N+PE
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
2.301.295,20 RSD
2.301.295,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 1250 A pri 35 °C
Grupa proizvoda Canalis
kolo uzemljenja standardno uzemljenje
kod prekidne moći N
posebna izvedba standardna verzija
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente zaštitne komponente
ime proizvoda KT
Dužina 2000 mm
Primena uređaja sigurnost
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
ime rastavljača Compact NS1250 NA
polaritet šinskog razvoda 3L + N + PE
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Visina 124 mm
za ormane nazivnih dimenzija 608 mm W: 600 mm D: 900 mm
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 1250 A
THDI 15-33 % 1600 A
THDI 33-100 % 2000 A
linearna otpornost L: R1 35 °C= 0.056 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.275 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - N: R0 20 °C= 0.209 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.087 mΩ/m metod simetrične komponente
linearna otpornost L - N: Z0 20 °C= 0.226 mΩ/m metod simetrične komponente
linearna otpornost L - N: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.04 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.046 mΩ/m
linearna otpornost PE: 20 °C= 0.164 mΩ/m
linearna otpornost L - L: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L: X1 35 °C= 0.015 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Rb0 20 °C= 0.097 mΩ/m metod impedanse
linearna otpornost L: Z1 35 °C= 0.058 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: R0 20 °C= 0.587 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.478 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.757 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.353 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.12 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.438 mΩ/m na Inc sa metodom impedanse
materijal kontakata bakar
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 18 kg/m
magnetno polje 0.75 µT
[Ue] nazivni napon 690 V
maximum voltage drop <0.0049 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.005 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0047 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0043 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
Tip upravljanja zakretna ručica
granično termičko naprezanje 2500 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
