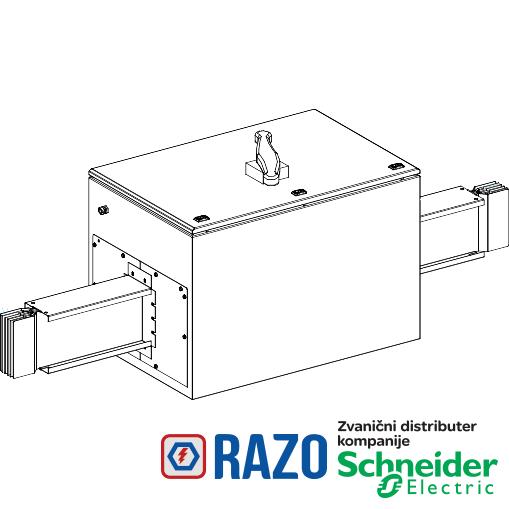

Canalis - Al deo sa izolatorom sa Compact INV2000 - 2000A - 3L+N+PER

Canalis - Al deo sa izolatorom sa Compact INV2000 - 2000A - 3L+N+PER

Šifra artikla: KTA2000SL71
Canalis - Al deo sa izolatorom sa Compact INV2000 - 2000A - 3L+N+PER
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.901.831,20 RSD
3.901.831,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 2000 A pri 35 °C
Grupa proizvoda Canalis
kolo uzemljenja ojačano
posebna izvedba ojačana verzija
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente spojni prekidač
ime proizvoda KT
Dužina 2000 mm
Primena uređaja sigurnost
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
ime rastavljača Interpact INV2000
polaritet šinskog razvoda 3L + N + PE
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Visina 204 mm
za ormane nazivnih dimenzija 608 mm W: 600 mm D: 900 mm
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 2000 A
THDI 15-33 % 2500 A
THDI 33-100 % 3200 A
linearna otpornost L: R1 35 °C= 0.034 mΩ/m na Inc i 50 Hz
linearna otpornost L - N: Z0 20 °C= 0.139 mΩ/m metod simetrične komponente
linearna otpornost L - N: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost L - N: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - N: Xb 35 °C= 0.024 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L - PE: R0 20 °C= 0.102 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.017 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Z0 20 °C= 0.104 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.052 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.065 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.022 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: X1 35 °C= 0.011 mΩ/m na Inc i 50 Hz
linearna otpornost PE: 20 °C= 0.022 mΩ/m
linearna otpornost L: Z1 35 °C= 0.035 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb0 20 °C= 0.059 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.075 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.015 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.028 mΩ/m
linearna otpornost L - N: R0 20 °C= 0.128 mΩ/m metod simetrične komponente
linearna otpornost L - N: X0 20 °C= 0.054 mΩ/m metod simetrične komponente
materijal kontakata bakar
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 31 kg/m
magnetno polje 1.3 µT
[Icw] kratkotrajna podnosiva struja kratkog spoja 110 kA
[Ue] nazivni napon 690 V
maximum voltage drop <0.0029 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.003 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0029 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0027 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 242 kA
Tip upravljanja zakretna ručica
granično termičko naprezanje 12100 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
