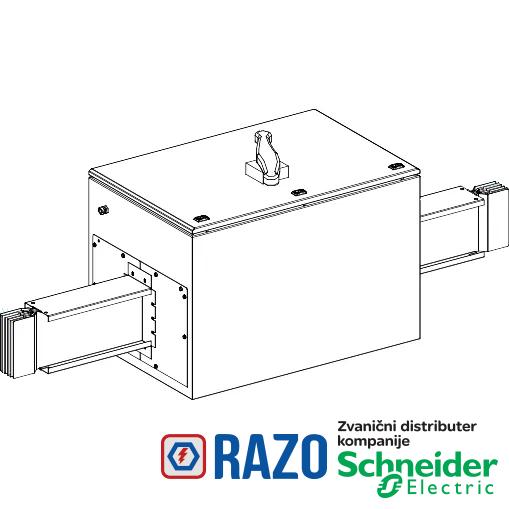

Canalis - Al deo sa izolatorom sa Compact INV2500 - 2500A - 3L+PE

Canalis - Al deo sa izolatorom sa Compact INV2500 - 2500A - 3L+PE

Šifra artikla: KTA2500SL31
Canalis - Al deo sa izolatorom sa Compact INV2500 - 2500A - 3L+PE
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.703.976,40 RSD
3.703.976,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ie] nazivna struja 2500 A pri 35 °C
Grupa proizvoda Canalis
kolo uzemljenja standardno uzemljenje
posebna izvedba standardna verzija
Zaštitna oprema jedinica šinskog razvoda
Tip proizvoda ili komponente spojni prekidač
ime proizvoda KT
Dužina 2000 mm
Primena uređaja sigurnost
Materijal aluminijum
Kratko ime uređaja KTA
grupa proizvoda Canalis
ime rastavljača Interpact INV2500
polaritet šinskog razvoda 3L + PE
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
Tip dimenzije deo za spajanje
Visina 244 mm
za ormane nazivnih dimenzija 608 mm W: 600 mm D: 900 mm
Standardi IEC 61439-6
Standardi IEC 61439-1
THDI 0-15 % 2500 A
THDI 15-33 % 3200 A
THDI 33-100 % 4000 A
linearna otpornost L: R1 35 °C= 0.028 mΩ/m na Inc i 50 Hz
linearna otpornost L - PE: Z0 20 °C= 0.436 mΩ/m metod simetrične komponente
linearna otpornost L - PE: Rb0 20 °C= 0.197 mΩ/m metod impedanse
linearna otpornost L - PE: Rb1 35 °C= 0.252 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - PE: Xb 35 °C= 0.141 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost PE: 20 °C= 0.113 mΩ/m
linearna otpornost L: X1 35 °C= 0.008 mΩ/m na Inc i 50 Hz
linearna otpornost L: Z1 35 °C= 0.029 mΩ/m na Inc i 50 Hz
linearna otpornost L - L: Rb0 20 °C= 0.051 mΩ/m metod impedanse
linearna otpornost L - L: Rb1 35 °C= 0.066 mΩ/m na Inc sa metodom impedanse
linearna otpornost L - L: Xb 35 °C= 0.013 mΩ/m na Inc i 50 Hz sa metodom impedanse
linearna otpornost L: R20 20 °C= 0.023 mΩ/m
linearna otpornost L - PE: R0 20 °C= 0.37 mΩ/m metod simetrične komponente
linearna otpornost L - PE: X0 20 °C= 0.231 mΩ/m metod simetrične komponente
materijal kontakata bakar
materijal kućišta poliesterski film
[Ui] nazivni napon izolacije 1000 V
pozicija nultog provodnika desno
boja bela (RAL 9001)
Širina 140 mm
linearno opterećenje 25 kg/m
magnetno polje 1.6 µT
[Icw] kratkotrajna podnosiva struja kratkog spoja 113 kA
[Ue] nazivni napon 690 V
maximum voltage drop <0.0024 V sa faktorom snage = 1 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0025 V sa faktorom snage = 0.9 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0024 V sa faktorom snage = 0.8 pri 50 Hz sa 1A za 100 m dužine
maximum voltage drop <0.0022 V sa faktorom snage = 0.7 pri 50 Hz sa 1A za 100 m dužine
[Ipk] nazivna vršna struja kratkog spoja 248 kA
Tip upravljanja zakretna ručica
granično termičko naprezanje 6400 A².s
OKRUžENJE
IK stepen zaštite IK08 u skladu sa IEC 62262
temperatura okoline za rad 0-35 °C (100 % od In)
temperatura okoline za rad 35-40 °C (97 % od In)
temperatura okoline za rad 40-45 °C (93 % od In)
temperatura okoline za rad 45-50 °C (90 % od In)
temperatura okoline za rad 50-55 °C (86 % od In)
IP stepen zaštite IP55 u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP061104EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
