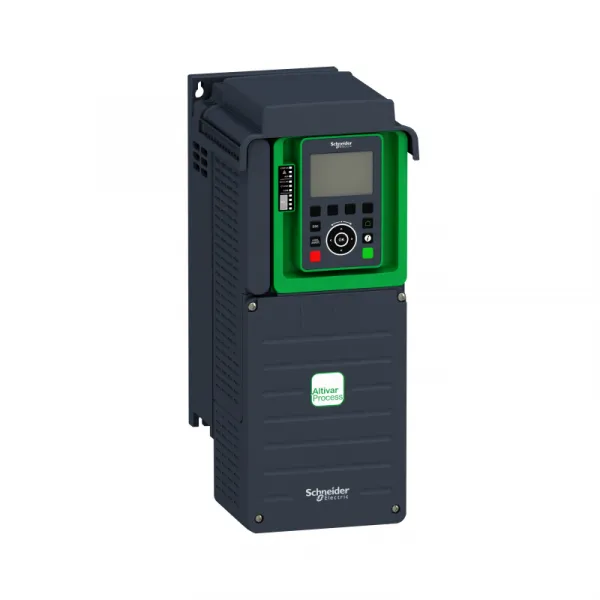

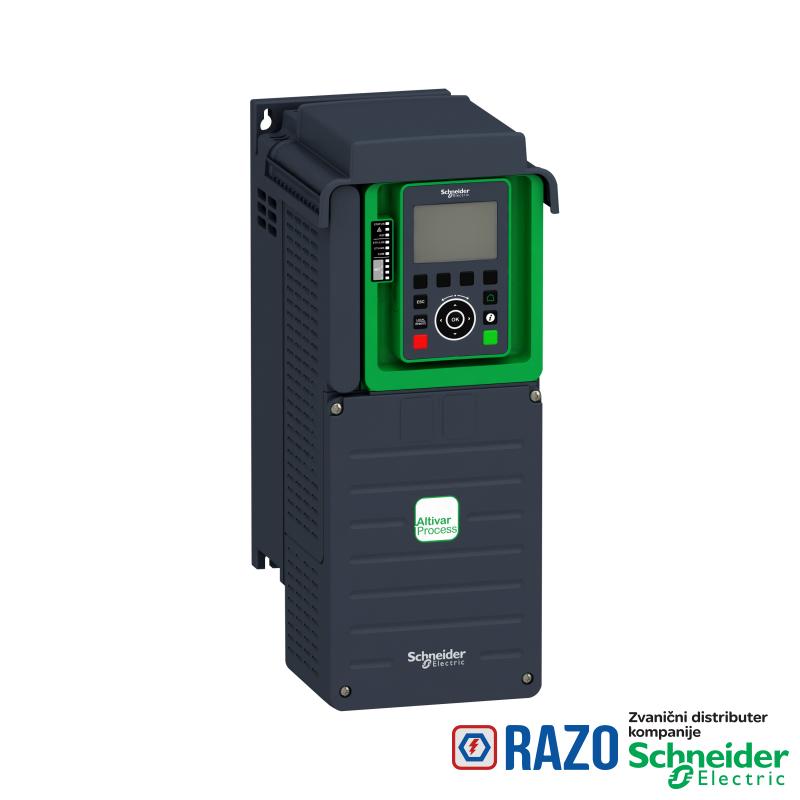

frekventni regulator ATV630 - 5.5kW/7.5HP - 200...240V - IP21/UL tip 1

frekventni regulator ATV630 - 5.5kW/7.5HP - 200...240V - IP21/UL tip 1

Šifra artikla: ATV630U55M3
frekventni regulator ATV630 - 5.5kW/7.5HP - 200...240V - IP21/UL tip 1
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
168.412,80 RSD
168.412,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
struja linijskog kratkog spoja Isc 50 kA
stepen zaštite UL tip 1 u skladu sa UL 508C
namena proizvoda asinhroni motori
namena proizvoda sinhroni motori
linijska struja 20.2 A pri 200 V (normalan rad)
linijska struja 17.1 A pri 240 V (normalan rad)
linijska struja 15.1 A pri 200 V (zahtevne aplikacije)
linijska struja 13 A pri 240 V (zahtevne aplikacije)
EMC filter bez EMC filtera
broj faza trofazne
Grupa proizvoda Altivar Process ATV600
izlazna frekvencija 0.1-599 Hz
profil upravljanja asinhronim motorom optimalni moment
profil upravljanja asinhronim motorom standardni konstantni moment
profil upravljanja asinhronim motorom promenljivi moment
posebna izvedba standardna verzija
izlazna frekvencija 1.0E-4-0.5 kHz
IP stepen zaštite IP21 u skladu sa IEC 61800-5-1
IP stepen zaštite IP21 u skladu sa IEC 60529
Tip proizvoda ili komponente frekventni regulator
prividna snaga 7.1 kVA pri 240 V (normalan rad)
prividna snaga 5.4 kVA pri 240 V (zahtevne aplikacije)
snaga motora kW 5.5 kW (normalan rad)
snaga motora kW 4 kW (zahtevne aplikacije)
prekidačka frekvencija 2...12 kHz podesivo
prekidačka frekvencija 4...12 kHz sa faktorom smanjenja karakteristika
maksimalna prelazna struja 27.9 A tokom 60 s (normalan rad)
maksimalna prelazna struja 28.1 A tokom 60 s (zahtevne aplikacije)
[Us] nazivni napon napajanja 200...240 V - 15...10 %
Protokol komunikacionog porta Modbus serijska veza
Protokol komunikacionog porta Modbus TCP
Protokol komunikacionog porta Ethernet
Način montiranja montaža na zid
logika digitalnog ulaza 16 predefinisanih brzina
tip hlađenja ventilatorom za strujanje vazduha
stalna izlazna struja 25.4 A pri 4 kHz za normalan rad
stalna izlazna struja 18.7 A pri 4 kHz za zahtevne aplikacije
specifične primene proizvoda procesi i komunalna preduzeća
sigurnosna funkcija STO (Safe torque off) SIL 3
nazivna prekidačka frekvencija 4 kHz
snaga motora hp 7.5 hp normalan rad
snaga motora hp 5 hp zahtevne aplikacije
Kratko ime uređaja ATV630
frekvencija napajanja 50...60 Hz - 5...5 %
profil upravljanja sinhronim motorom motor sa permanentnim magnetima
profil upravljanja sinhronim motorom synchronous reluctance motor
opciona kartica slot A: komunikacioni modul, Profibus DP V1
opciona kartica slot A: komunikacioni modul, Profinet
opciona kartica slot A: komunikacioni modul, DeviceNet
opciona kartica slot A: komunikacioni modul, Modbus TCP/EtherNet/IP
opciona kartica slot A: komunikacioni modul, CANopen daisy chain RJ45
opciona kartica slot A: komunikacioni modul, CANopen SUB-D 9
opciona kartica slot A: komunikacioni modul, CANopen vijčani priključci
opciona kartica slot A/slot B: modul za proširenje - digitalni i analogni I/O
opciona kartica slot A/slot B: modul za proširenje - izlazni releji
opciona kartica slot A: komunikacioni modul, Ethernet IP/Modbus TCP/MD-Link
opciona kartica komunikacioni modul, BACnet MS/TP
opciona kartica komunikacioni modul, Ethernet Powerlink
DOPUNSKE INFORMACIJE
električna veza upravljanje: odvojivi vijčani priključni blokovi0.5...1.5 mm²/AWG 20...AWG 16
električna veza motor: vijčani priključak10 mm²/AWG 8
električna veza strana napajanja: vijčani priključak6 mm²/AWG 10
logika digitalnog ulaza pozitivna logika (source) (DI1...DI6), < 5 V (stanje 0), > 11 V (stanje 1)
logika digitalnog ulaza negativna logika (sink) (DI1...DI6), > 16 V (stanje 0), < 10 V (stanje 1)
logika digitalnog ulaza pozitivna logika (source) (DI5, DI6), < 0.6 V (stanje 0), > 2.5 V (stanje 1)
logika digitalnog ulaza pozitivna logika (source) (STOA, STOB), < 5 V (stanje 0), > 11 V (stanje 1)
Visina 409 mm
tip analognog izlaza softverski podesivi napon AO1, AO2: 0...10 V DC impedansa 470 Ω, rezolucija 10 bitova
tip analognog izlaza softverski podesiva struja AO1, AO2: 0...20 mA, rezolucija 10 bitova
rampe ubrzanja i usporenja linear adjustable separately from 0.01...9999 s
fizički interfejs 2-žični RS 485 za Modbus serijska veza
maksimalna struja preklapanja izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R1, R2, R3 na rezistivno opterećenje, cos phi = 1 : 3 A pri 30 V DC
maksimalna struja preklapanja izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 250 V AC
maksimalna struja preklapanja izlazni relej R1, R2, R3 na induktivno opterećenje, cos phi = 0.4 i L/R = 7 milisekundi: 2 A pri 30 V DC
način razmene podataka half duplex, full duplex, autonegotiation Ethernet/Modbus TCP
broj releja 3
format podataka 8 bitova, konfigurabilno neparno, parno ili bez parnosti za Modbus serijska veza
IP stepen zaštite IP21
opseg snage 4-6 kW pri 200-240 V trofazne
Masa proizvoda 7.7 kg
rezolucija frekvencije displej: 0.1 Hz
rezolucija frekvencije analogni ulaz: 0.012/50 Hz
tip izlaznog releja konfigurabilni relej R1: relej greške NO/NC električna izdržljivost 100000 ciklusa
tip izlaznog releja konfigurabilni relej R2: statusni relej NO električna izdržljivost 100000 ciklusa
tip izlaznog releja konfigurabilni relej R3: statusni relej NO električna izdržljivost 100000 ciklusa
tačnost +/- 0.6 % AI1, AI2, AI3 za temperaturne promene od 60 °C analogni ulaz
tačnost +/- 1 % AO1, AO2 za temperaturne promene od 60 °C analogni izlaz
tip priključka RJ45 (na udaljenom grafičkom terminalu) za Ethernet/Modbus TCP
tip priključka RJ45 (na udaljenom grafičkom terminalu) za Modbus serijska veza
kompatibilnost ulaza DI1...DI6: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2
kompatibilnost ulaza DI5, DI6: digitalni ulaz nivo 1 PLC u skladu sa IEC 65A-68
kompatibilnost ulaza STOA, STOB: digitalni ulaz nivo 1 PLC u skladu sa EN/IEC 61131-2
dopustiva privremena struja 1.1 x In tokom 60 s (normalan rad)
dopustiva privremena struja 1.5 x In tokom 60 s (zahtevne aplikacije)
Broj analognih ulaza 3
kompenzacija klizanja motora može se ukinuti
kompenzacija klizanja motora nedostupna u "Permanent magnet motor" upravljanju
kompenzacija klizanja motora podesiva
kompenzacija klizanja motora automatska bez obzira na opterećenje
tip motornog pokretača variable speed drive
paket podataka za prenos RTU za Modbus serijska veza
Broj analognih izlaza 2
brzina prenosa 10/100 Mbit/s za Ethernet IP/Modbus TCP
brzina prenosa 4.8, 9.6, 19.2, 38.4 kbit/s za Modbus serijska veza
minimalna struja preklapanja izlazni relej R1, R2, R3: 5 mA pri 24 V DC
način pristupa slave Modbus TCP
vreme osvežavanja izlazni relej (R1, R2, R3): 5 ms (+/- 0.5 ms)
izolacija između napajanja i kontrolnih priključaka
broj digitalnog ulaza 8
lokalna signalizacija lokalna dijagnostika: 3 LED lampice
lokalna signalizacija status ugrađene komunikacije: 3 LED lampice (dvostruka boja)
lokalna signalizacija status komunikacionog modula: 4 LED lampice (dvostruka boja)
lokalna signalizacija prisustvo napona: 1 LED (crvena)
greška linearnosti AI1, AI2, AI3: +/- 0.15 % maksimalne vrednosti za analogni ulaz
greška linearnosti AO1, AO2: +/- 0.2 % za analogni izlaz
broj adresa 1-247 za Modbus serijska veza
posebne primene komunalna preduzeća
Izlazni napon <= napon napajanja
tip polarizacije bez impedanse za Modbus serijska veza
Širina 171 mm
kočenje do mirovanja sa ubacivanjem DC struje
Dubina 233 mm
tip digitalnih ulaza DI1...DI6 podesivi, 24 V DC (<= 30 V), impedansa: 3.5 kΩ
tip digitalnih ulaza DI5, DI6 podesivi kao impulsni ulaz: 0-30 kHz, 24 V DC (<= 30 V)
tip digitalnih ulaza STOA, STOB Safe torque off, 24 V DC (<= 30 V), impedansa: > 2.2 kΩ
tip zaštite termička zaštita: motor
tip zaštite Safe torque off: motor
tip zaštite gubitak faze motora: motor
tip zaštite termička zaštita: frekventni regulator
tip zaštite Safe torque off: frekventni regulator
tip zaštite pregrevanje: frekventni regulator
tip zaštite prekostrujna između izlaznih faza i uzemljenja: frekventni regulator
tip zaštite preopterećenje izlaznog napona: frekventni regulator
tip zaštite zaštita od kratkog spoja: frekventni regulator
tip zaštite gubitak faze motora: frekventni regulator
tip zaštite prenaponi na DC bus-u: frekventni regulator
tip zaštite prenapon napajanja: frekventni regulator
tip zaštite podnapon napajanja: frekventni regulator
tip zaštite gubitak faze napajanja: frekventni regulator
tip zaštite prekoračenje brzine: frekventni regulator
tip zaštite kvar na upravljačkom kolu: frekventni regulator
tip analognog ulaza AI1, AI2, AI3 softverski podesiv napon: 0...10 V DC, impedansa: 30 kOhm, rezolucija 12 bitova
tip analognog ulaza AI1, AI2, AI3 softverski podesiva struja: 0...20 mA/4...20 mA, impedansa: 250 Ohm, rezolucija 12 bitova
napajanje spoljašnje napajanje za digitalne ulaze: 24 V DC (19-30 V), <1.25 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za potenciometar (1 do 10 kΩ): 10.5 V DC +/- 5 %, <10 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
napajanje interno napajanje za digitalne ulaze i STO: 24 V DC (21-27 V), <200 mA, tip zaštite: zaštita od preopterećenja i kratkog spoja
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
discrete and process manufacturing
trajanje uzorkovanja 2 milisekundi +/- 0.5 ms (DI1...DI4) - digitalni ulaz
trajanje uzorkovanja 5 milisekundi +/- 1 ms (DI5, DI6) - digitalni ulaz
trajanje uzorkovanja 5 milisekundi +/- 0.1 ms (AI1, AI2, AI3) - analogni ulaz
trajanje uzorkovanja 10 milisekundi +/- 1 ms (AO1) - analogni izlaz
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda ATEX zone 2/22
Sertifikacija proizvoda CSA
Sertifikacija proizvoda DNV-GL
Sertifikacija proizvoda REACH
Sertifikacija proizvoda TÜV
Sertifikacija proizvoda ATEX INERIS
snaga disipacije u W prirodno strujanje vazduha: 47 W pri 200 V, prekidačka frekvencija 4 kHz
snaga disipacije u W ventilatorom za strujanje vazduha: 179 W pri 200 V, prekidačka frekvencija 4 kHz
standardi UL 508C
standardi EN/IEC 61800-3
standardi okruženje 1 kategorija C2 EN/IEC 61800-3
standardi okruženje 2 kategorija C3 EN/IEC 61800-3
standardi EN/IEC 61800-5-1
standardi IEC 61000-3-12
standardi IEC 60721-3
standardi IEC 61508
standardi IEC 13849-1
elektromagnetna kompatibilnost test otpornosti elektrostatičkog pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost test otpornosti na emisije vezane sa zračenjem EM polja nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost test otpornosti električnih brzih prelaza (EFT)/kratak signal nivo 4 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost 1.2/50 µs - 8/20 µs test otpornosti udara nivo 3 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost test otpornosti emisije vezane sa vodovima nivo 3 u skladu sa IEC 61000-4-6
temperatura okoline za rad -15-50 °C (bez smanjenja karakteristika)
temperatura okoline za rad 50-60 °C (sa faktorom smanjenja karakteristika)
količina vazduha za hlađenje 103 m3/h
otpornost izolacije > 1 MOhm 500 V DC tokom 1 minuta prema uzemljenju
otpornost na udare 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
označavanje CE
karakteristike okruženja otpornost na hemijsko zagađenje klasa 3C3 u skladu sa EN/IEC 60721-3-3
karakteristike okruženja otpornost na zagađenje prašinom klasa 3S3 u skladu sa EN/IEC 60721-3-3
otpornost na vibracije 1.5 mm između pikova (f= 2-13 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije 1 gn (f= 13-200 Hz) u skladu sa IEC 60068-2-6
nivo buke 56 dB u skladu sa 86/188/EEC
stepen zaprljanosti 2 u skladu sa EN/IEC 61800-5-1
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3
nadmorska visina za rad uređaja <= 1000 m bez smanjenja karakteristika
nadmorska visina za rad uređaja 1000...4800 m sa smanjenjem vrednosti struje 1 % na 100 m
Radni položaj vertikalno +/- 10 stepeni
maximum THDI <48 % do 80...100 % opterećenja u skladu sa IEC 61000-3-12
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1508010EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1508010EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
frekventni regulator ATV630 - 5.5kW/7.5HP - 200...240V - IP21/UL tip 1

Ostavi komentar

Trenutno nema komentara

Slični proizvodi

frekventni regulator ATV650 - 2.2kW/3HP - 380...480V - IP55 - sa rastavljačem
156.991,20 RSD
frekventni regulator ATV650 - 11kW/15HP - 380...480V - IP55 - sa rastavljačem
312.422,40 RSD
EMC ulazni filter - za frekventne regulatore - trofazno napajanje
200.236,80 RSD
frekventni regulator ATV650 - 90kW/125HP - 380...480V - IP55
1.202.448,00 RSD
frekventni regulator ATV650 - 1.5kW/2HP - 380...480V - IP55
135.421,20 RSD
frekventni regulator ATV630 - 45kW/60HP - 380...480V - IP21/UL tip 1
531.189,60 RSD
frekventni regulator ATV630 - 45kW/60HP - 200...240V - IP21/UL tip 1
586.064,40 RSD
frekventni regulator ATV630 - 5.5kW/7.5HP - 380...480V - IP21/UL tip 1
152.644,80 RSD
frekventni regulator ATV630 - 3kW - 200...240V - IP21/UL tip 1
142.372,80 RSD
frekventni regulator ATV630 - 3kW - 380...480V - IP21/UL tip 1
129.044,40 RSD
frekventni regulator ATV630 - 22kW/30HP - 380...480V - IP21/UL tip 1
334.584,00 RSD
frekventni regulator ATV630 - 22kW/30HP - 200...240V - IP21/UL tip 1
369.146,40 RSD
string(0) ""
string(0) ""
