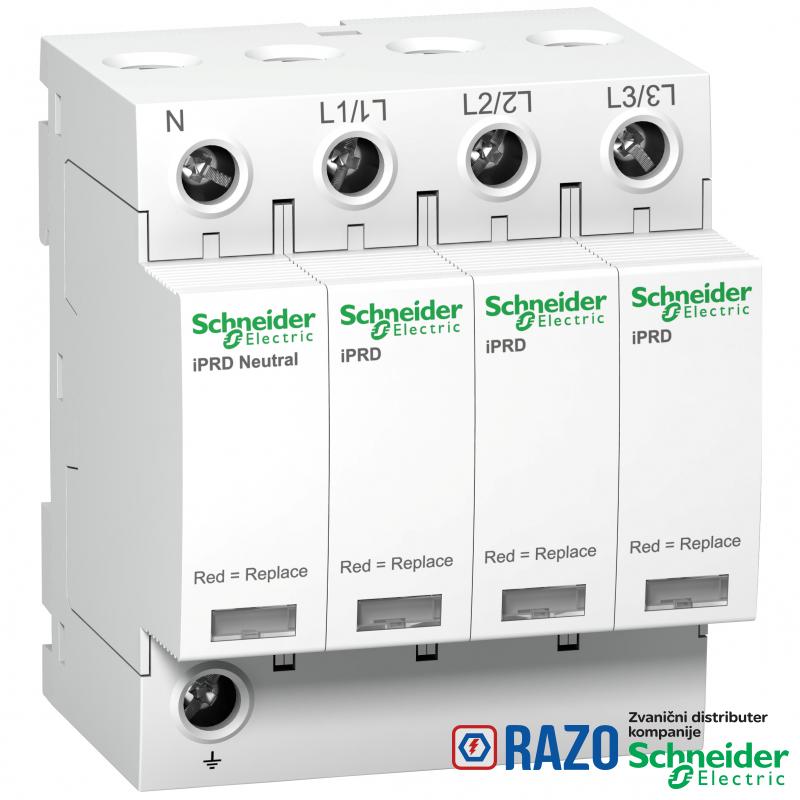

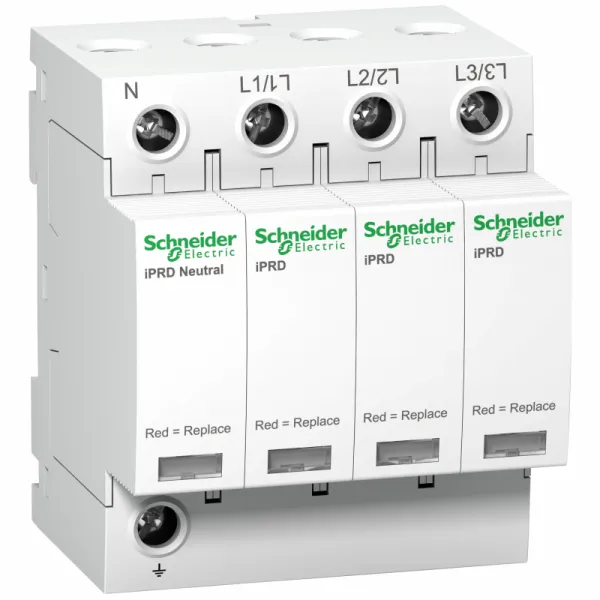

Odvodnik prenapona 3PN 8Ka
Schneider Electric

Odvodnik prenapona 3PN 8Ka

Šifra artikla: SC4868
Model: A9L08600
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
14.869,00 RSD
14.869,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
29.03.2024. - 31.03.2024.
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda iPRD
daljinska signalizacija bez
sistem uzemljenja TT
sistem uzemljenja TN-S
Tip proizvoda ili komponente izvlačivi odvodnik prenapona
ime proizvoda Acti 9 iPRD
grupa proizvoda Acti 9
[Uoc] napon otvorenog kola 10 kV tip 3 asimetrični režim N/PE
[Uoc] napon otvorenog kola 10 kV tip 3 diferencijalni režim L/N
tip odvodnika prenapona električna distributivna mreža
Broj polova 3P + N
Primena uređaja razvod električne energije
Kratko ime uređaja iPRD8
DOPUNSKE INFORMACIJE
tehnologija odvodnika prenapona MOV + GDT
Visina 85 mm
Tip klase odvodnika prenapona tip 2 + 3
[Ut] privremeni prenapon 337 V L/N 5 s podnošljivo
[Ut] privremeni prenapon 1200 V N/PE 200 ms sigurnosni režim
[Ut] privremeni prenapon 442 V L/PE 5 s podnošljivo
Nosači za montažu DIN šina
nazivna struja pražnjenja asimetrični režim: 2.5 kA (L/PE)
nazivna struja pražnjenja asimetrični režim: 2.5 kA (N/PE)
nazivna struja pražnjenja diferencijalni režim: 2.5 kA (L/N)
9 mm redovi 8
[Uc] maksimalni stalni radni napon asimetrični režim: 260 V N/PE
[Uc] maksimalni stalni radni napon asimetrični režim: 350 V L/PE
[Uc] maksimalni stalni radni napon diferencijalni režim: 350 V L/N
maksimalna struja pražnjenja asimetrični režim: 8 kA L/PE
maksimalna struja pražnjenja asimetrični režim: 8 kA N/PE
maksimalna struja pražnjenja diferencijalni režim: 8 kA L/N
Masa proizvoda 0.414 kg
povezivanje - priključci tunelski priključak (donji) 2.5-35 mm²
povezivanje - priključci tunelski priključak (gornji) 2.5-35 mm²
podnosivi kratki spoj 50 kA
tip rastavljača pridruženi prekidač iC60L 10 A kriva C - Icu 25 kA
tip rastavljača pridruženi prekidač iC60N 10 A kriva C - Icu 10 kA
tip rastavljača pridruženi prekidač iC60H 10 A kriva C - Icu 15 kA
Način montiranja sistemom na klik
vreme odziva <= 25 ns
maksimalni [Up] napon naponske zaštite asimetrični režim <1.1 kV tip 3 N/PE
maksimalni [Up] napon naponske zaštite diferencijalni režim <1 kV tip 2 L/N
maksimalni [Up] napon naponske zaštite diferencijalni režim <1.1 kV tip 3 L/N
maksimalni [Up] napon naponske zaštite asimetrični režim <1.4 kV tip 2 N/PE
kompatibilnost iPRD8
[Ue] nazivni napon 230 V AC (+/- 10 %) pri 50/60 Hz
[Ue] nazivni napon 400 V AC (+/- 10 %) pri 50/60 Hz
boja bela (RAL 9003)
Širina 72 mm
Dubina 69 mm
moment pritezanja 2.5-2.5 N.m
diferencijalna struja 0.003 mA
diferencijalna struja 0.6 mA
OKRUžENJE
Sertifikacija proizvoda CE
IK stepen zaštite IK03 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25-60 °C
Standardi EN 61643-11:2012
Standardi IEC 61643-11:2011
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 5-95 %
oznake kvaliteta NF
oznake kvaliteta KEMA-KEUR
IP stepen zaštite N/A
IP stepen zaštite N/A
Nadmorska visina za rad 2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP130303EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti ENVEOLI130301EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
