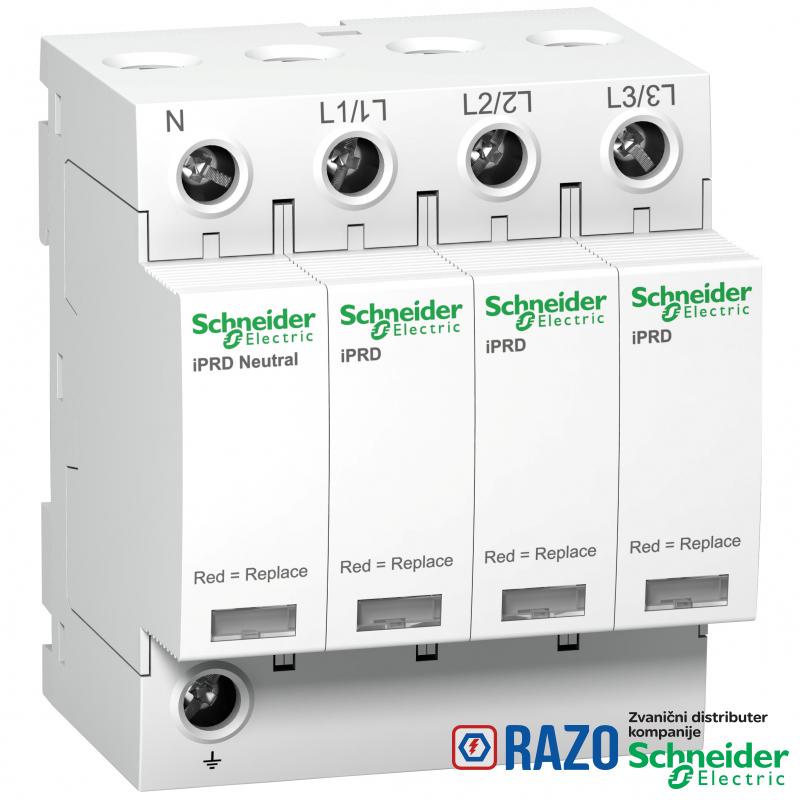

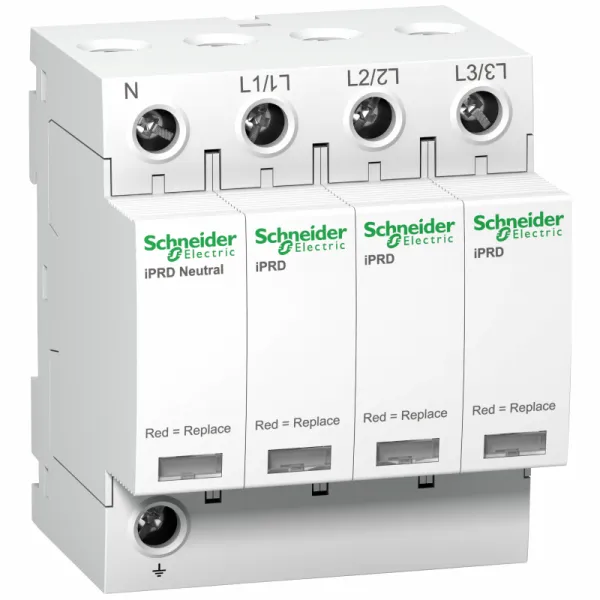

•iPRD20 modularni odvodnik prenapona - 3P + N - 350V
•Prenaponska zaštita tip 2, 40kA prema standardima IEC 61643-11:2011 i EN 61643-11:2012
•Pogodno za TT i TN-S mreže sa visokim očekivanim strujama kratkog spoja
•Lako zamenjive izvlačne patrone, sa priključkom i bravom protiv vibracija
•Obrtna prenaponska zaštita, napajanje preko donjeg priključka (sabirnica) i gornjeg priključka (kablovi)
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | iPRD |
| daljinska signalizacija | bez |
| sistem uzemljenja | TT |
| sistem uzemljenja | TN-S |
| Tip proizvoda ili komponente | izvlačivi odvodnik prenapona |
| ime proizvoda | Acti 9 iPRD |
| grupa proizvoda | Acti 9 |
| tip odvodnika prenapona | električna distributivna mreža |
| Broj polova | 3P + N |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iPRD40 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| tehnologija odvodnika prenapona | MOV + GDT |
| Visina | 85 mm |
| Tip klase odvodnika prenapona | tip 2 |
| [Ut] privremeni prenapon | 337 V L/N 5 s podnošljivo |
| [Ut] privremeni prenapon | 1200 V N/PE 200 ms sigurnosni režim |
| [Ut] privremeni prenapon | 442 V L/PE 5 s podnošljivo |
| [Ut] privremeni prenapon | 1453 V L/PE 200 ms sigurnosni režim |
| Nosači za montažu | DIN šina |
| nazivna struja pražnjenja | asimetrični režim: 15 kA (L/PE) |
| nazivna struja pražnjenja | asimetrični režim: 15 kA (N/PE) |
| nazivna struja pražnjenja | diferencijalni režim: 15 kA (L/N) |
| 9 mm redovi | 8 |
| [Uc] maksimalni stalni radni napon | asimetrični režim: 260 V N/PE |
| [Uc] maksimalni stalni radni napon | asimetrični režim: 350 V L/PE |
| [Uc] maksimalni stalni radni napon | diferencijalni režim: 350 V L/N |
| maksimalna struja pražnjenja | asimetrični režim: 40 kA L/PE |
| maksimalna struja pražnjenja | asimetrični režim: 40 kA N/PE |
| maksimalna struja pražnjenja | diferencijalni režim: 40 kA L/N |
| Masa proizvoda | 0.414 kg |
| povezivanje - priključci | tunelski priključak (donji) 2.5-35 mm² |
| povezivanje - priključci | tunelski priključak (gornji) 2.5-35 mm² |
| podnosivi kratki spoj | 50 kA |
| tip rastavljača | pridruženi prekidač iC60H 50 A kriva C - Icu 15 kA |
| tip rastavljača | pridruženi prekidač iC60N 40 A kriva C - Icu 10 kA |
| tip rastavljača | pridruženi prekidač NG125H 63 A kriva C - Icu 36 kA |
| tip rastavljača | pridruženi prekidač NG125L 63 A kriva C - Icu 50 kA |
| tip rastavljača | pridruženi prekidač NG125N 40 A kriva C - Icu 25 kA |
| Način montiranja | sistemom na klik |
| vreme odziva | <= 25 ns |
| maksimalni [Up] napon naponske zaštite | asimetrični režim <1.4 kV tip 2 N/PE |
| maksimalni [Up] napon naponske zaštite | diferencijalni režim <1.4 kV tip 2 L/N |
| kompatibilnost | iPRD40 |
| [Ue] nazivni napon | 230 V AC (+/- 10 %) pri 50/60 Hz |
| [Ue] nazivni napon | 400 V AC (+/- 10 %) pri 50/60 Hz |
| boja | bela (RAL 9003) |
| Širina | 72 mm |
| Dubina | 69 mm |
| moment pritezanja | 2.5-2.5 N.m |
| diferencijalna struja | 0.003 mA |
| diferencijalna struja | 0.6 mA |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CE |
| IK stepen zaštite | IK03 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25-60 °C |
| Standardi | EN 61643-11:2012 |
| Standardi | IEC 61643-11:2011 |
| Temperatura okoline za skladištenje | -40-85 °C |
| relativna vlažnost | 5-95 % |
| oznake kvaliteta | KEMA-KEUR |
| oznake kvaliteta | NF |
| IP stepen zaštite | N/A |
| IP stepen zaštite | N/A |
| Nadmorska visina za rad | 2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP130303EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
| Profil cirkularnosti | ENVEOLI130301EN |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Acti9 iPRD40 prenaponski odvodnik štiti 3P+N instalacije. Omogućava brzu zamenu oštećenih patrona. Ovaj uređaj tipa 2 je preporučen za visok nivo rizika u ulaznoj razvodnoj tabli. Može se preokrenuti kako bi se omogućilo da fazni/neutrali/uzemljeni kablovi ulaze kroz vrh ili dno. Kapacitet prekidača kratkog spoja Isc može ići do 50kA. Ovaj Acti9 iPRD40 je kompatibilan sa TT i TN-S sistemom uzemljenja. Nominalna struja pražnjenja Imax je 40kA. Nominalna struja pražnjenja In je 15kA. Uc maksimalni kontinuirani radni napon u zajedničkom režimu je 260VAC između nule i zemlje, i 350VAC između faze i zemlje. Uc maksimalni kontinuirani radni napon u diferencijalnom modu (između faze i neutralnog) je 350 V AC. Nivo zaštite od prenapona (Up) je 1,4 kV u zajedničkom modu (N/PE) i u diferencijalnom modu (L/N). Nazivni izolacioni napon (Ui) je 500 V AC. Nazivni impulsni izdržljivi napon (Uimp) je 6 kV. Nazivni servisni napon (Un) je 230 V AC ili 400 V AC. Radna frekvencija je 50 Hz ili 60 Hz. Dimenzije su (Š) 72 mm x (V) 85 mm x (D) 69 mm. Širina u modulima od 9 mm je 8. Težina je 450 g. Stepen zaštite je IP20 i IP40 u modularnom kućištu. Radna temperatura je od -25 °C do +60 °C. Temperatura skladištenja je od -40 °C do +85 °C. Ovaj proizvod je u skladu sa standardima EN 61643-11 i IEC 61643-11.
