OSNOVNE INFORMACIJE
Grupa proizvoda	iPRD
daljinska signalizacija	sa
sistem uzemljenja	TN-C
Tip proizvoda ili komponente	izvlačivi odvodnik prenapona

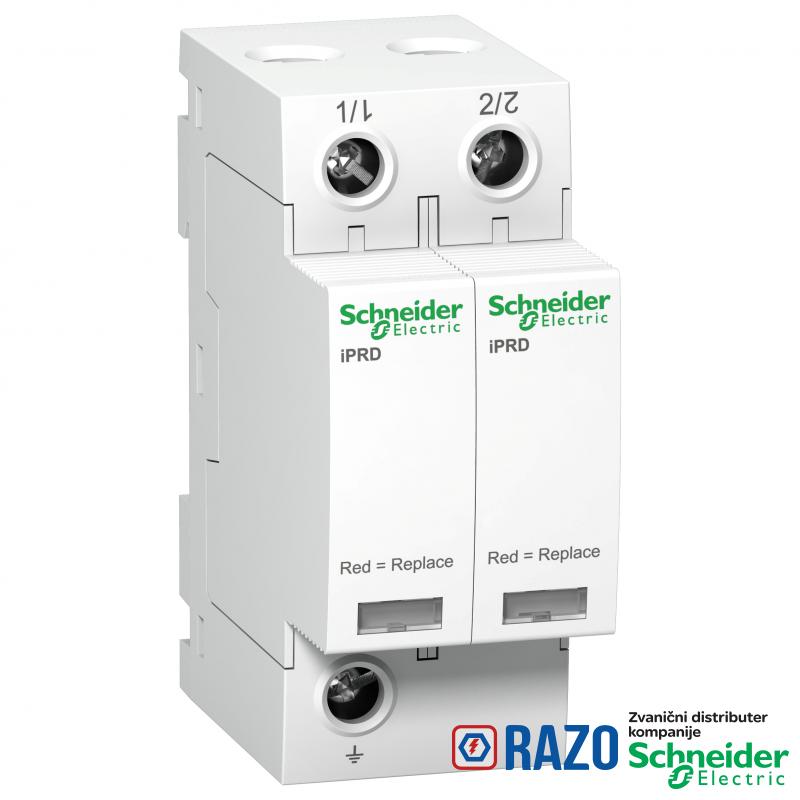

ime proizvoda	Acti 9 iPRD
grupa proizvoda	Acti 9
signalni kontakt	1 SD (1 C/O)
tip odvodnika prenapona	električna distributivna mreža
Broj polova	2P
Primena uređaja	razvod električne energije
Kratko ime uređaja	iPRD

DOPUNSKE INFORMACIJE
tehnologija odvodnika prenapona	MOV
Visina	85 mm
Tip klase odvodnika prenapona	tip 2
[Ut] privremeni prenapon	337 V L/N 5 s podnošljivo
[Ut] privremeni prenapon	1200 V N/PE 200 ms sigurnosni režim
Nosači za montažu	DIN šina
nazivna struja pražnjenja	asimetrični režim: 20 kA (L/PE)
nazivna struja pražnjenja	asimetrični režim: 20 kA (N/PE)
9 mm redovi	4
signal napona	0.25 A/250 V AC 50/60 Hz
[Uc] maksimalni stalni radni napon	asimetrični režim: 350 V L/PE
[Uc] maksimalni stalni radni napon	asimetrični režim: 350 V N/PE
maksimalna struja pražnjenja	asimetrični režim: 65 kA L/PE
maksimalna struja pražnjenja	asimetrični režim: 65 kA N/PE
Masa proizvoda	0.268 kg
povezivanje - priključci	tunelski priključak (donji) 2.5-35 mm²
povezivanje - priključci	tunelski priključak (gornji) 2.5-35 mm²
podnosivi kratki spoj	50 kA
tip rastavljača	pridruženi prekidač iC60N 50 A kriva C - Icu 10 kA
tip rastavljača	pridruženi prekidač iC60H 50 A kriva C - Icu 15 kA
tip rastavljača	pridruženi prekidač NG125N 50 A kriva C - Icu 25 kA
tip rastavljača	pridruženi prekidač NG125H 100 A kriva C - Icu 36 kA
tip rastavljača	pridruženi prekidač NG125L 100 A kriva C - Icu 50 kA
Način montiranja	sistemom na klik
vreme odziva	<= 25 ns
maksimalni [Up] napon naponske zaštite	asimetrični režim <1.5 kV tip 2 L/PE
maksimalni [Up] napon naponske zaštite	asimetrični režim <1.5 kV tip 2 N/PE
kompatibilnost	iPRD65r
[Ue] nazivni napon	230 V AC (+/- 10 %) pri 50/60 Hz
[Ue] nazivni napon	400 V AC (+/- 10 %) pri 50/60 Hz
boja	bela (RAL 9003)
Širina	36 mm
Dubina	69 mm
moment pritezanja	2.5-2.5 N.m
diferencijalna struja	0.6 mA
diferencijalna struja	0.003 mA

OKRUžENJE
Sertifikacija proizvoda	CE
IK stepen zaštite	IK03 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-25-60 °C
Standardi	EN 61643-11:2012
Standardi	IEC 61643-11:2011
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 %
oznake kvaliteta	KEMA-KEUR
oznake kvaliteta	NF
IP stepen zaštite	N/A
IP stepen zaštite	N/A
Nadmorska visina za rad	2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP130303EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	ENVEOLI130301EN
EU RoHS direktiva	Usaglašeno
