OSNOVNE INFORMACIJE
Grupa proizvoda	iPRD
daljinska signalizacija	sa
sistem uzemljenja	IT

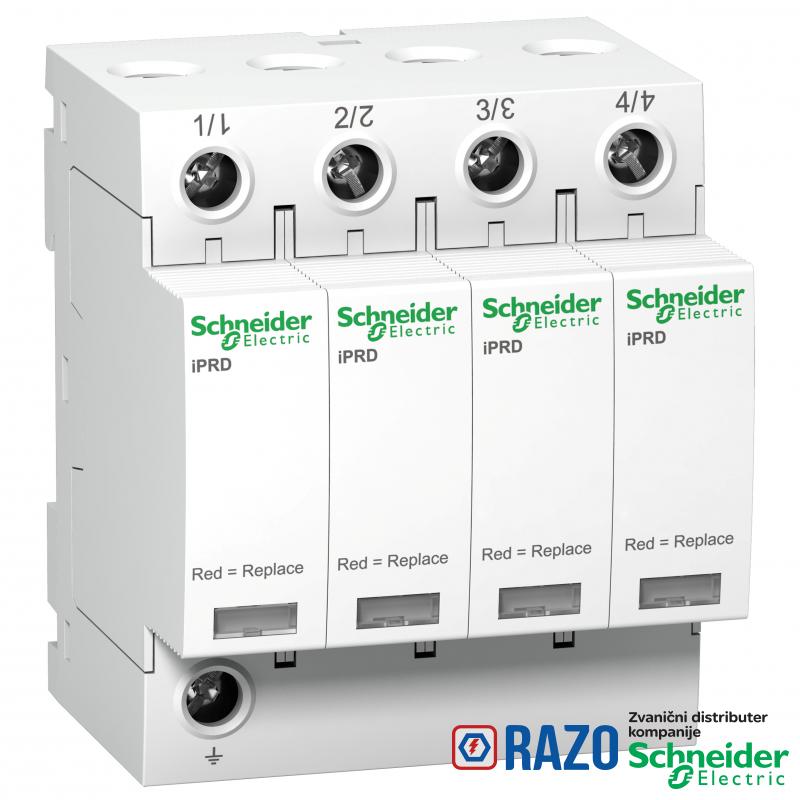

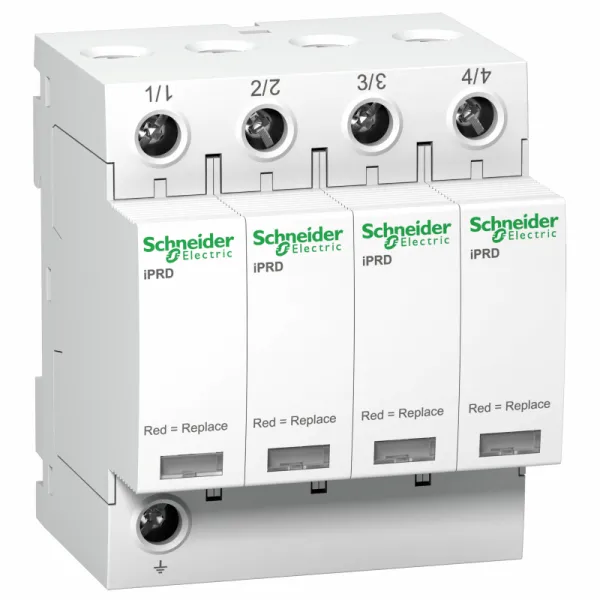

Tip proizvoda ili komponente	izvlačivi odvodnik prenapona
ime proizvoda	Acti 9 iPRD
grupa proizvoda	Acti 9
signalni kontakt	1 SD (1 C/O)
tip odvodnika prenapona	električna distributivna mreža
Broj polova	4P
Primena uređaja	razvod električne energije
Kratko ime uređaja	iPRD

DOPUNSKE INFORMACIJE
tehnologija odvodnika prenapona	MOV
ciljana zemlja	sve
Visina	85 mm
Tip klase odvodnika prenapona	tip 2
[Ut] privremeni prenapon	337 V L/N 5 s podnošljivo
[Ut] privremeni prenapon	1455 V L/PE 200 ms sigurnosni režim
[Ut] privremeni prenapon	1455 V N/PE 200 ms sigurnosni režim
Nosači za montažu	DIN šina
nazivna struja pražnjenja	asimetrični režim: 5 kA (L/PE)
nazivna struja pražnjenja	asimetrični režim: 5 kA (N/PE)
9 mm redovi	8
signal napona	0.25 A/250 V AC 50/60 Hz
[Uc] maksimalni stalni radni napon	asimetrični režim: 460 V L/PE
maksimalna struja pražnjenja	asimetrični režim: 20 kA L/PE
maksimalna struja pražnjenja	asimetrični režim: 20 kA N/PE
Masa proizvoda	450 g
povezivanje - priključci	tunelski priključak (gornji ili donji) 2.5-25 mm² kruti
povezivanje - priključci	tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni
povezivanje - priključci	tunelski priključak (gornji ili donji) 4-16 mm² fleksibilni sa kablovskim završetkom
dužina ogoljenog dela žice	14 mm
tip rastavljača	pridruženi prekidač iC60N 20 A kriva C - Icu 10 kA
tip rastavljača	pridruženi prekidač iC60H 20 A kriva C - Icu 15 kA
tip rastavljača	pridruženi prekidač iC60L 20 A kriva C - Icu 25 kA
Način montiranja	sistemom na klik
podnosiva struja kratkog spoja	5 kA 415 V faza/faza
vreme odziva	<= 25 ns
maksimalni [Up] napon naponske zaštite	asimetrični režim <1.8 kV tip 2 L/PE
maksimalni [Up] napon naponske zaštite	asimetrični režim <1.8 kV tip 2 N/PE
kompatibilnost	iPRD20r
[Ue] nazivni napon	230/400 V AC (+/- 10 %) pri 50/60 Hz
boja	bela (RAL 9003)
Širina	72 mm
Dubina	69 mm
moment pritezanja	3.5-3.5 N.m
diferencijalna struja	0.6 mA

OKRUžENJE
Sertifikacija proizvoda	CE
Temperatura okoline za rad uređaja	-25-60 °C
Standardi	EN 61643-11:2012
Standardi	IEC 61643-11:2011
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	5-95 %
IP stepen zaštite	N/A
IP stepen zaštite	N/A
Nadmorska visina za rad	2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
EU RoHS direktiva	Usaglašeno
