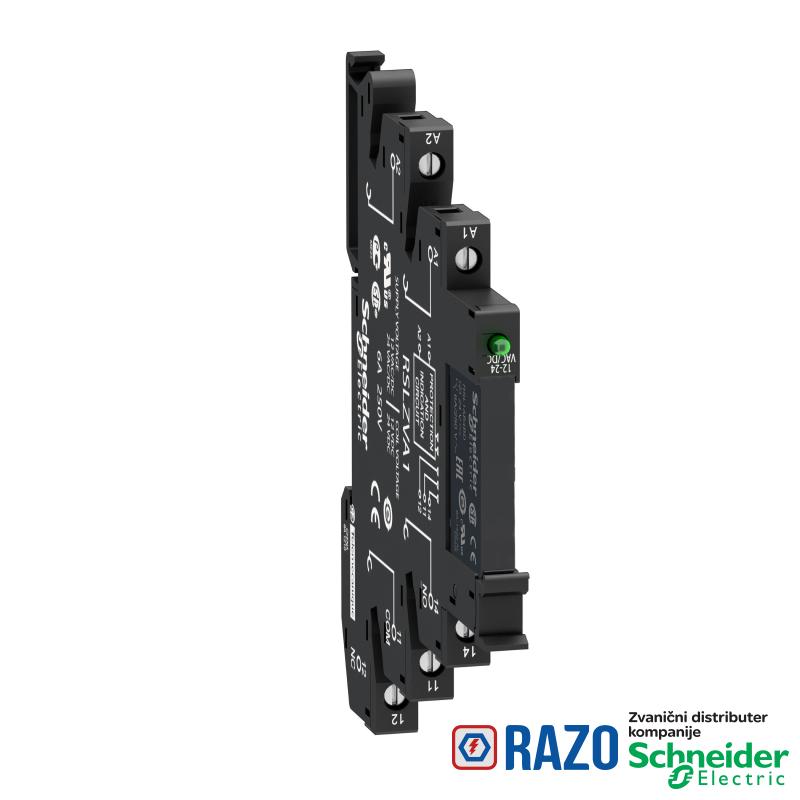

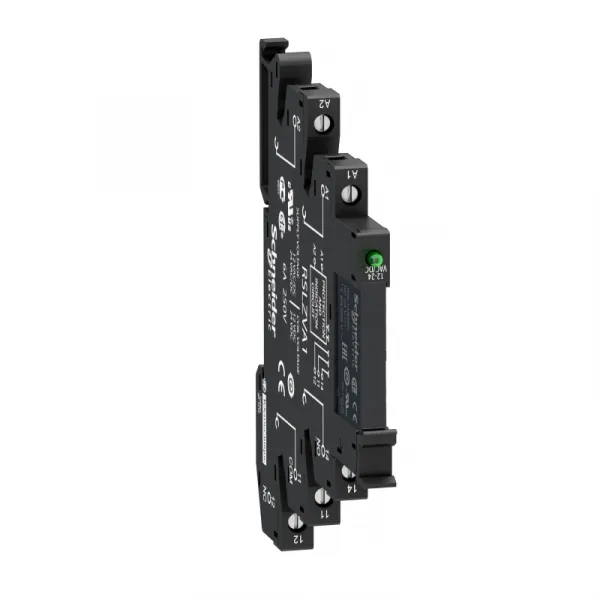

tanki relej montiran na vijčano podnožje sa LED lampicom i zaštitnim kolom, 24 V
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| napon upravljačkog kola | 24 V DC |
| Grupa proizvoda | Zelio Relay |
| oblik pina | ravni (PCB tip) |
| Tip proizvoda ili komponente | utični relej |
| statusne LED lampice | sa |
| ime serije | interfejs relej |
| tip kontakata i sastav | 1 C/O |
| operacija kontakata | standardna |
| Kratko ime uređaja | RSL |
| [Ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| DOPUNSKE INFORMACIJE | |
|---|---|
| maksimalna moć preklapanja | 1500 VA |
| maksimalna moć preklapanja | 150 W |
| sigurnosni podaci o pouzdanosti | B10d = 60000 |
| Visina | 78.6 mm |
| opis priključaka ISO n°1 | (A1-A2)CO |
| opis priključaka ISO n°1 | (11-12-14)OC |
| moment pritezanja | < 0.5 N.m za M2.5 |
| broj operacija | <= 72000 ciklusa/h bez opterećenja |
| broj operacija | <= 360 ciklusa/h pod opterećenjem |
| kategorija zaštite | RT III |
| test nivoi | nivo A |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Način pričvršćivanja | plastičnom oprugom za sabijanje |
| materijal kontakata | legura srebra (AgSnO2) |
| electrical durability | 60000 cycles za rezistivno opterećenje, 6 A pri 250 V, AC-1 |
| označavanje | CE |
| raspored klema | odvojeni |
| Masa proizvoda | 0.029 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC |
| maksimalni napon preklapanja | 277 V |
| Tip upravljanja | bez tastera |
| prosečan otpor | 3390 Ω mreža: DC pri 23 °C +/- 10 % |
| prezentacija uređaja | kompletan proizvod |
| napon preklapanja | 12 V |
| minimalna preklopna moć | 120 mW |
| povezivanje - priključci | priključci na zavrtanj, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | priključci na zavrtanj, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) jednožični bez kablovskog završetka |
| prosečna potrošnja u W | 0.17 W, DC |
| [Ie] nazivna radna struja | 6 A 1 C/O (AC-1/DC-1) u skladu sa IEC/UL |
| prodaja po nedeljivim količinama | 10 |
| [Ui] nazivni napon izolacije | 250 V u skladu sa EN/IEC |
| [Ui] nazivni napon izolacije | 277 V u skladu sa cUL |
| minimalna struja preklapanja | 100 mA |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | RSL |
| Radni položaj | bilo koja pozicija |
| vreme uključenja/isključenja | 5 ms reset |
| vreme uključenja/isključenja | 12 ms |
| Širina | 6.2 mm |
| struja opterećenja | 6 A pri 250 V AC 0.5 mm udaljenost montaže |
| prag napona propada | >= 0.05 Uc |
| Dubina | 95 mm |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | CSA |
| Standardi | CSA C22.2 No 14 |
| Standardi | UL 508 |
| Standardi | EN/IEC 61810-1 |
| temperatura okoline za rad | -40-55 °C |
| otpornost na vibracije | 10 gn, amplituda = +/- 1 mm (f = 10-150 Hz)10 ciklusa kada uređaj nije u radu u skladu sa EN/IEC 60068-2-6 |
| otpornost na vibracije | 5 gn, amplituda = +/- 1 mm (f = 10-150 Hz)10 ciklusa u radu u skladu sa EN/IEC 60068-2-6 |
| otpornost na udare | 10 gn (trajanje = 11 milisekundi) za u radu u skladu sa EN/IEC 60068-2-27 |
| otpornost na udare | 5 gn (trajanje = 11 milisekundi) za kada uređaj nije u radu u skladu sa EN/IEC 60068-2-27 |
| dielektrična snaga | 1000 V AC između kontakata |
| dielektrična snaga | 4000 V AC između kalema i kontakta |
| IP stepen zaštite | IP40 u skladu sa EN/IEC 60529 |
| Temperatura okoline za skladištenje | -40-85 °C |
| naponski ulaz | 24 V AC/DC (granica ulaznog napona: 21.6...28.8 V) |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1405004EN |
| Status održive ponude | Green Premium proizvod |
| Bez toksičnih teških metala | Da |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| REACh bez SVHC | Da |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1405004EN |
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
Ovaj Harmony RSL tanki interfejs utični relej ima kontrolni napon kalema od 24V DC i ima 1 prebacivanje kontakta SPDT (jednopolno dvostruko bacanje) sa nominalnom strujom od 6A. Ima veliki izbor broja kontakata za visoke nominalne struje. Takođe nudi LED indikator i zaštitno kolo. Pomaže u smanjenju veličine kućišta i povećanju pouzdanosti mašina, može se montirati skoro svuda. Jedan od najtanjih interfejs releja na tržištu, sa širinom od 6 mm, može se instalirati gotovo svuda. Kompatibilan je sa visokim prekidnim kapacitetom ili za primene sa niskim nivoom struje. Upotrebljivo za ožičene logičke automatizovane sisteme kako bi se upotpunile funkcije industrijskih programabilnih logičkih kontrolera (PLC). Statusni ekran sa LED indikatorima, jasno signalizuje i danju i noću.
