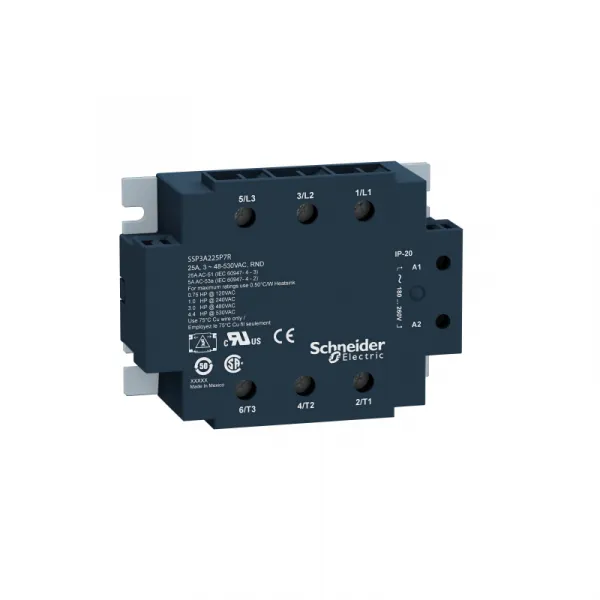

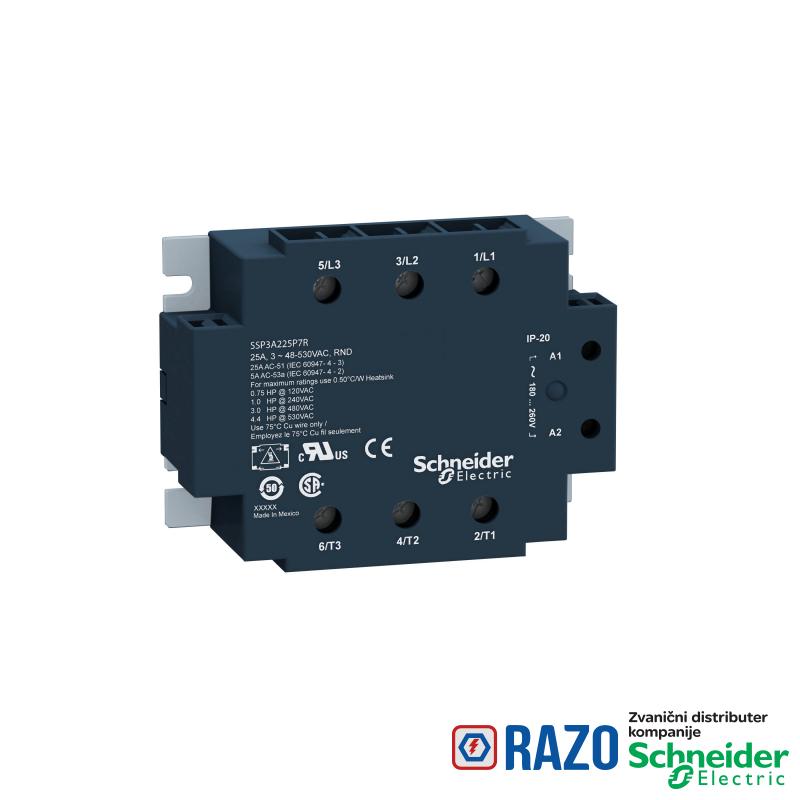

solid state relej - panel-ulaz 4-32VDC, izlaz 48-530 V AC, 50A-termič. interfejs

solid state relej - panel-ulaz 4-32VDC, izlaz 48-530 V AC, 50A-termič. interfejs

Šifra artikla: SSP3A250BDRT
solid state relej - panel-ulaz 4-32VDC, izlaz 48-530 V AC, 50A-termič. interfejs
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
27.442,80 RSD
27.442,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip kontakata i sastav 3 NO
Grupa proizvoda Zelio Relay
Nosači za montažu panel
tip tranzistorskog izlaza random voltage switching
Zaštitna oprema thermal interface
Tip proizvoda ili komponente solid state relej
Broj faza mreže trofazne
Kratko ime uređaja SSP
DOPUNSKE INFORMACIJE
apsolutni maksimalni napon 1200 V
cos ϕ 0.5-0.5 (sa maksimalnim opterećenjem)
napon upravljačkog kola 4...32 V DC
Visina 79.7 mm
napon izlaza 48...530 V AC
snaga motora hp 1.5 hp pri <40 °C 120 V AC
snaga motora hp 3 hp pri <40 °C 240 V AC
snaga motora hp 7.5 hp pri <40 °C 480 V AC
snaga motora hp 8.8 hp pri <40 °C 530 V AC
moment pritezanja 0.9...1.1 N.m za ulaz
moment pritezanja 1.7...2.2 N.m za izlaz
otpornost izolacije >= 1000 MOhm pri 500 V DC
du/dt 500 V/µs izlaz nije aktivan pri maksimalnom naponu
termička otpornost 0.12 °C/W
maksimalni napon preklapanja 1 V DC isključenje
neuravnoteženost kapacitivnosti 8 pF za ulaz/izlaz
maksimalno I²t za izbor ultrabrzih osigurača 2520 A².s za 10 ms pri 50 Hz polovina ciklusa
maksimalno I²t za izbor ultrabrzih osigurača 2320 A².s za 8.3 ms pri 60 Hz polovina ciklusa
maximum voltage drop <1.35 V uređaj u radu
povezivanje - priključci vijčani priključci: 1 x 0.2...1 x 2.5 mm², (AWG 24...AWG 14) za ulaz
povezivanje - priključci vijčani priključci: 1 x 1.5...1 x 10 mm², (AWG 16...AWG 8) za izlaz
dielektrična snaga 4 kV AC za ulaz/izlaz
dielektrična snaga 4 kV AC za ulaz ili izlaz prema kućištu
Širina 101.3 mm
ograničenje struje ulaza 24-35 mA
vreme odziva 8.33 ms (isključenje)
vreme odziva 0.1 ms (uključenje)
Dubina 35.4 mm
udarna struja 715 A za 20 ms
udarna struja 750 A za 16.6 ms
udarna struja 150 A za 1 s
struja opterećenja 0.1-50 A
snaga motora kW 1.11 kW pri 40-40 °C 120 V AC
snaga motora kW 2.22 kW pri 40-40 °C 240 V AC
snaga motora kW 5.55 kW pri 40-40 °C 480 V AC
snaga motora kW 6.47 kW pri 40-40 °C 530 V AC
lokalna signalizacija LED, zelena za ulaz
Masa proizvoda 0.24 kg
minimalni napon preklapanja 4 V DC uključenje
maximum leakage current 3 mA izlaz nije aktivan
IP stepen zaštite IP20
Tip upravljanja bez test tastera
prezentacija uređaja kompletan proizvod
OKRUžENJE
Sertifikacija proizvoda RoHS
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda REACH
otpornost na plamen V0 u skladu sa UL 94
Temperatura okoline za rad uređaja -40-80 °C
Temperatura okoline za skladištenje -40-125 °C
Standardi IEC 62314
Standardi IEC 60950-1
Standardi IEC 61000
Stepen zaprljanosti 2
označavanje CE
Kategorija prenapona III
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1307070EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1307070EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
