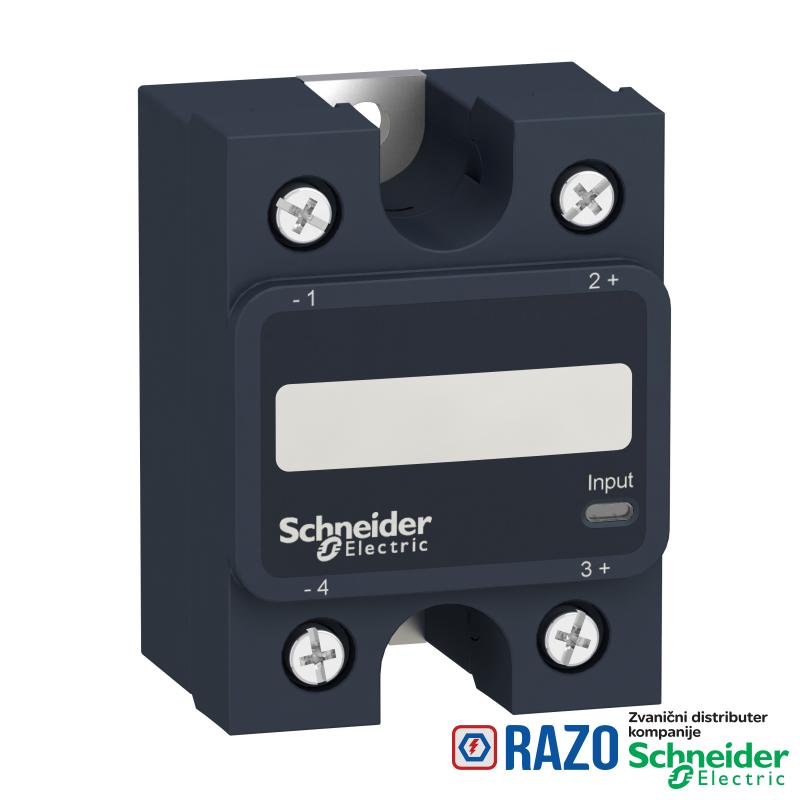

solid state relej -za mont. ploču-term.ploča-ulaz 3.5-32VDC, izlaz 1-150VDC,12 A

solid state relej -za mont. ploču-term.ploča-ulaz 3.5-32VDC, izlaz 1-150VDC,12 A

Šifra artikla: SSP1D412BDT
solid state relej -za mont. ploču-term.ploča-ulaz 3.5-32VDC, izlaz 1-150VDC,12 A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
6.811,20 RSD
6.811,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip kontakata i sastav 1 NO
Grupa proizvoda Zelio Relay
Nosači za montažu panel
tip tranzistorskog izlaza DC prekidanje
tip tranzistorskog izlaza Mosfet izlaz
Zaštitna oprema thermal pad
[In] nazivna struja 12 A
Tip proizvoda ili komponente solid state relej
Broj faza mreže monofazne
Kratko ime uređaja SSP1
DOPUNSKE INFORMACIJE
sigurnosni podaci o pouzdanosti MTTFd = 1875.9 years
sigurnosni podaci o pouzdanosti B10d = 1731395
napon upravljačkog kola 3.5...32 V DC
napon izlaza 1...150 V DC
moment pritezanja 1.5...1.7 N.m za ulaz
moment pritezanja 2...2.2 N.m za izlaz
otpornost izolacije 1000 MOhm pri 500 V DC
termička otpornost 0.71 °C/W junction to case
maksimalni napon preklapanja 1 V DC isključenje
neuravnoteženost kapacitivnosti 50 pF za ulaz/izlaz
maximum voltage drop <2.8 V uređaj u radu
povezivanje - priključci vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz
povezivanje - priključci vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz
povezivanje - priključci vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz
povezivanje - priključci vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz
povezivanje - priključci viljuškasti konektori: 9.2 x 4 mm za ulaz
povezivanje - priključci ring lugs: 9.2 x 4 mm za ulaz
povezivanje - priključci viljuškasti konektori: 11.7 x 4.5 mm za izlaz
povezivanje - priključci ring lugs: 11.7 x 4.5 mm za izlaz
dielektrična snaga 2.5 kV AC za ulaz/izlaz
dielektrična snaga 2.5 kV AC za ulaz ili izlaz prema kućištu
ograničenje struje ulaza 10-15 mA
vreme odziva 0.1 ms (uključenje)
vreme odziva 0.1 ms (isključenje)
udarna struja 31 A za 10 ms
struja opterećenja 0-12 A
lokalna signalizacija LED, zelena za ulaz
Masa proizvoda 89.2 g
[Uimp] nazivni podnosivi impulsni napon 2.5 kV output to case
minimalni napon preklapanja 3.5 V DC uključenje
maximum leakage current 0.3 mA izlaz nije aktivan
protection device type tip 1 - 10 A miniature circuit breaker (MCB) - kriva B
protection device type tip 2 - 6 A miniature circuit breaker (MCB) - kriva B
IP stepen zaštite IP20
thermal impedance 0.48 °C-in²/W at 25 psi
prezentacija uređaja kompletan proizvod
OKRUžENJE
Sertifikacija proizvoda CE
Sertifikacija proizvoda UL
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda REACH
Sertifikacija proizvoda RoHS
Temperatura okoline za rad uređaja -40-80 °C
Temperatura okoline za skladištenje -40-125 °C
Standardi EN/IEC 62314
Standardi UL 508
Standardi EN/IEC 60950-1
Standardi CSA C22.2 No 14-13
Stepen zaprljanosti 2
označavanje CE
označavanje UL
označavanje EAC
označavanje CSA
Kategorija prenapona III
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1505006EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1505006EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
solid state relej -za mont. ploču-term.ploča-ulaz 3.5-32VDC, izlaz 1-150VDC,12 A
