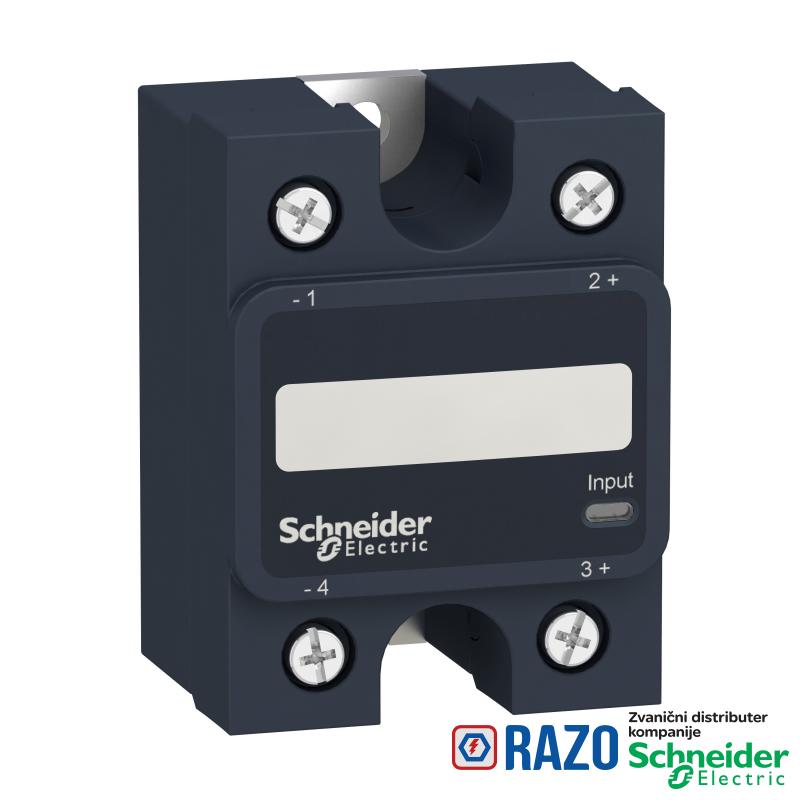

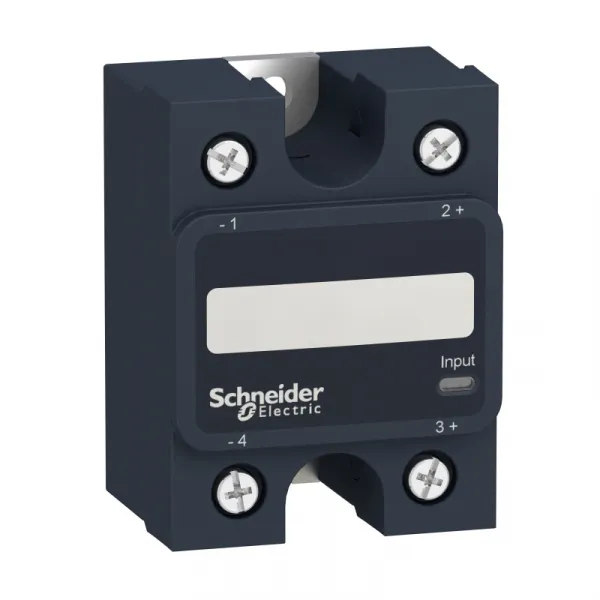

solid state relej-za mont. ploču-term.ploča-ulaz 3-32V DC, izlaz 24-300V AC,75 A

solid state relej-za mont. ploču-term.ploča-ulaz 3-32V DC, izlaz 24-300V AC,75 A

Šifra artikla: SSP1A175BDT
solid state relej-za mont. ploču-term.ploča-ulaz 3-32V DC, izlaz 24-300V AC,75 A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.670,40 RSD
7.670,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip kontakata i sastav 1 NO
Grupa proizvoda Zelio Relay
Nosači za montažu panel
tip tranzistorskog izlaza SCR izlaz
tip tranzistorskog izlaza prekidanje napona u nuli
Zaštitna oprema thermal pad
[In] nazivna struja 75 A
Tip proizvoda ili komponente solid state relej
Broj faza mreže monofazne
Kratko ime uređaja SSP1
DOPUNSKE INFORMACIJE
apsolutni maksimalni napon 600 V
sigurnosni podaci o pouzdanosti MTTFd = 1875.9 years
sigurnosni podaci o pouzdanosti B10d = 1731395
cos ϕ 0.5-0.5 (sa maksimalnim opterećenjem)
napon upravljačkog kola 3...32 V DC
napon izlaza 24...300 V AC
snaga motora hp 1.5 hp 120 V AC
snaga motora hp 3 hp 240 V AC
moment pritezanja 1.5...1.7 N.m za ulaz
moment pritezanja 2...2.2 N.m za izlaz
otpornost izolacije 1000 MOhm pri 500 V DC
du/dt 500 V/µs izlaz nije aktivan pri maksimalnom naponu
termička otpornost 0.3 °C/W junction to case
maksimalni napon preklapanja 1 V DC isključenje
neuravnoteženost kapacitivnosti 10 pF za ulaz/izlaz
maksimalno I²t za izbor ultrabrzih osigurača 4150 A².s za 8.33 ms pri 60 Hz polovina ciklusa
maksimalno I²t za izbor ultrabrzih osigurača 4555 A².s za 10 ms pri 50 Hz polovina ciklusa
maximum voltage drop <1.15 V uređaj u radu
povezivanje - priključci vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz
povezivanje - priključci vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz
povezivanje - priključci vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz
povezivanje - priključci vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz
povezivanje - priključci viljuškasti konektori: 9.2 x 4 mm za ulaz
povezivanje - priključci ring lugs: 9.2 x 4 mm za ulaz
povezivanje - priključci viljuškasti konektori: 11.7 x 4.5 mm za izlaz
povezivanje - priključci ring lugs: 11.7 x 4.5 mm za izlaz
dielektrična snaga 4 kV AC za ulaz/izlaz
dielektrična snaga 4 kV AC za ulaz ili izlaz prema kućištu
ograničenje struje ulaza 10-10 mA pri 12 V DC
vreme odziva 0.5 ciklusa (uključenje)
vreme odziva 0.5 ciklusa (isključenje)
udarna struja 1000 A za 16.6 ms
struja opterećenja 0.15-75 A
lokalna signalizacija LED, zelena za ulaz
Masa proizvoda 89.2 g
[Uimp] nazivni podnosivi impulsni napon 6 kV output to case
[Uimp] nazivni podnosivi impulsni napon 6 kV input to output
minimalni napon preklapanja 3 V DC uključenje
maximum leakage current 1 mA izlaz nije aktivan
protection device type tip 1 - 50 A miniature circuit breaker (MCB) - kriva B
protection device type tip 2 - 40 A miniature circuit breaker (MCB) - kriva B
IP stepen zaštite IP20
thermal impedance 0.48 °C-in²/W at 25 psi
prezentacija uređaja kompletan proizvod
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda EAC
Sertifikacija proizvoda REACH
Sertifikacija proizvoda CE
Sertifikacija proizvoda UL
Sertifikacija proizvoda RoHS
Temperatura okoline za rad uređaja -40-80 °C
Temperatura okoline za skladištenje -40-125 °C
Standardi CSA C22.2 No 14-13
Standardi EN/IEC 62314
Standardi EN/IEC 60950-1
Standardi UL 508
Stepen zaprljanosti 2
označavanje CE
označavanje CSA
označavanje UL
označavanje EAC
Kategorija prenapona III
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1505006EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1505006EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
