OSNOVNE INFORMACIJE
koeficijent upotrebe	20 %
ime serije	minijaturni
potiskivanje interferencije kalema	bez
prodaja po nedeljivim količinama	10
Grupa proizvoda	Zelio Relay
Tip proizvoda ili komponente	utični relej
Kratko ime uređaja	RXM

DOPUNSKE INFORMACIJE
maksimalna moć preklapanja	750 VA AC
maksimalna moć preklapanja	84 W DC
minimalna preklopna moć	170 mW
sigurnosni podaci o pouzdanosti	B10d = 100000
nazivno ograničenje napona	184...253 V AC
napon upravljačkog kola	230 V AC 50/60 Hz
[Ie] nazivna radna struja	3 A (AC-1/DC-1) NO u skladu sa IEC
[Ie] nazivna radna struja	1.5 A (AC-1/DC-1) NC u skladu sa IEC
[Ui] nazivni napon izolacije	250 V u skladu sa IEC
broj operacija	<= 1200 ciklusa/h pod opterećenjem
broj operacija	<= 18000 ciklusa/h bez opterećenja
kategorija zaštite	RT I
test nivoi	nivo A
operacija kontakata	standardna
minimalna struja preklapanja	10 mA
električna trajnost	100000 ciklusa za rezistivno opterećenje
materijal kontakata	legura srebra (Ag/Ni)
mehanička trajnost	10000000 ciklusa
kompatibilnost	RXM
Radni položaj	bilo koja pozicija
vreme uključenja/isključenja	20 ms između isključenja kalema i uključenja kontakta zakasnelog isključenja
vreme uključenja/isključenja	20 ms između uključenja kalema i uključenja kontakta zakasnelog uključenja
struja opterećenja	3 A pri 250 V AC
struja opterećenja	3 A pri 28 V DC
statusne LED lampice	sa
[Uimp] nazivni podnosivi impulsni napon	3.6 kV tokom 1.2/50 µs u skladu sa IEC 61810-7
prag napona propada	>= 0.15 Uc AC
dielektrična snaga	2000 V AC između kalema i kontakta
dielektrična snaga	2000 V AC između polova
dielektrična snaga	1000 V AC između kontakata
CAD ukupna širina	21 mm
minimalni napon preklapanja	17 V
CAD ukupna dubina	46 mm
Masa proizvoda	0.032 kg
prosečna potrošnja u VA	1.2-1.2 AC
[Ithe] dozvoljena termička struja u ormanu	3 A pri -40-55 °C
CAD ukupna visina	27 mm
maksimalni napon preklapanja	250 V AC
maksimalni napon preklapanja	250 V DC
Tip upravljanja	bez tastera
prosečan otpor	15000 Ω mreža: AC pri 20 °C +/- 15 %

OKRUžENJE
Temperatura okoline za skladištenje	-40-85 °C
Standardi	CE
Standardi	EN/IEC 61810-1 (iss. 2)
Standardi	RoHS saglasan
temperatura okoline za rad	-40-55 °C
otpornost na vibracije	3 gn, amplituda = +/- 1 mm (f = 10-50 Hz)uključenje u skladu sa EN/IEC 60068-2-6
otpornost na vibracije	6 gn, amplituda = +/- 1 mm (f = 10-50 Hz)kada uređaj nije u radu u skladu sa EN/IEC 60068-2-6
otpornost na udare	10 gn za otvaranje u skladu sa EN/IEC 60068-2-27
otpornost na udare	5 gn za zatvaranje u skladu sa EN/IEC 60068-2-27
IP stepen zaštite	IP40 u skladu sa EN/IEC 60529

ODRžIVOST PONUDE
RoHS regulativa za Kinu	X
Profil cirkularnosti	N/A
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1511014EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.

UGOVORNA GARANCIJA
Garancija	18 months

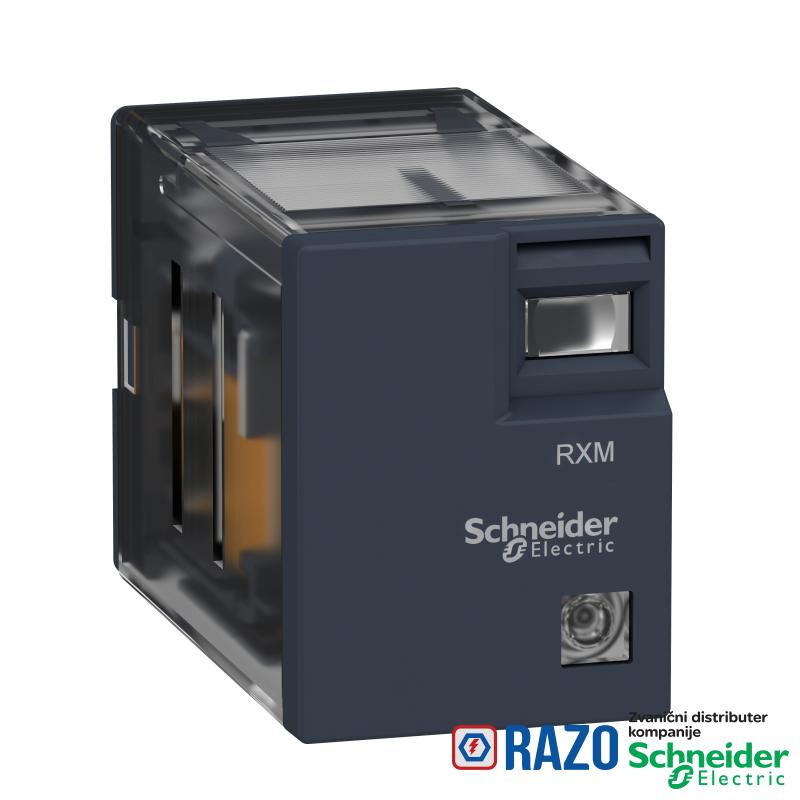

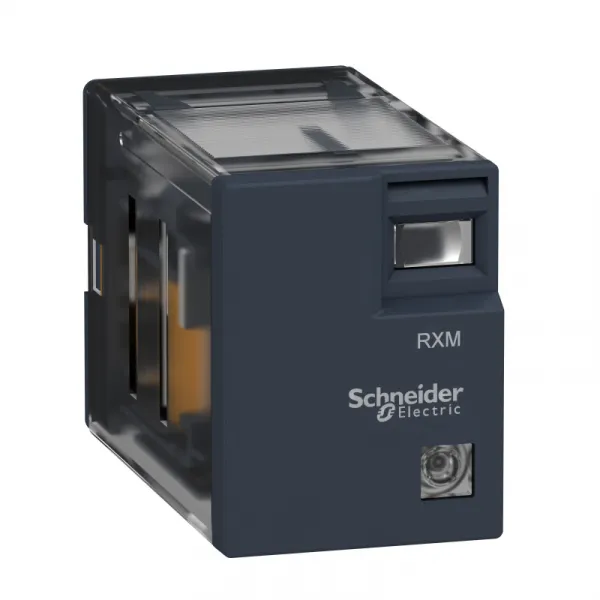

RXM minijaturni releji deo su elektromehaničkih releja Harmony. Ovo je utični relej koji se montira na RXZE podnožje. To je 4 C/O relej sa nominalnom strujom 3A, napon kontrolnog kola 230V AC 50/60 Hz. Takođe nudi mehanički indikator u kojem narandžasta zastavica ukazuje na status kontakta releja. Proizvod je IP40 nivoa zaštite i ima transparentan poklopac koji omogućava operateru da vizuelno pregleda status kontakata. Zeleni LED indikator sa prednje strane će svetleti kada je relej uključen. Statusni ekran sa LED: jasno pokazuje i danju i noću. Konstrukcija je prikladna za industrijske mašine, pakovanje, tekstil, KGH, kontrolne table za automatizaciju, nisko/srednjenaponsko razvodne uređaje, kontrolu motora, PLC interfejse, snabdevanje strujom, građevinu ili medicinsku opremu, kontrolu osvetljenja. To je Green Premium proizvod i saobrazan je s međunarodnim standardima i sertifikatima kao što su IEC, CE. RXM relej treba da se koristi sa RXZE podnožjem RXZE1M4C. U cilju zaštite od vibracija, u podnožje se može dodati metalna stezaljka RXZ410. Prodaje se u lotu od 10, a referenca uključuje samo relej. Releji RXMLB dodataka su serija industrijskih utičnih releja osmišljenih za jednostavne i složene sisteme automatizacije i dostupne sa 2 kontakta CO (5A), 4 CO (3A).
