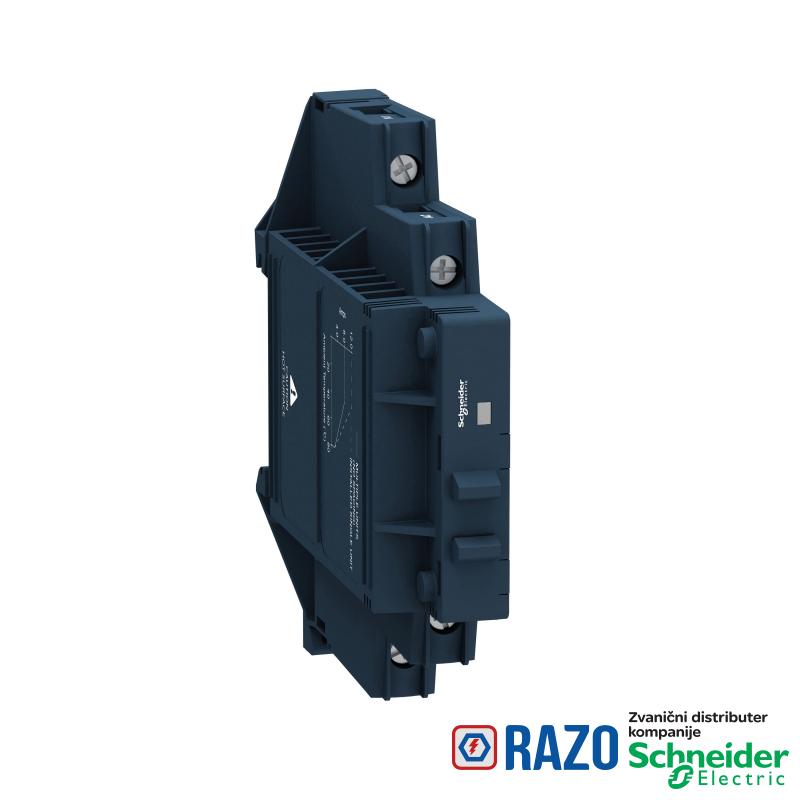

solid state relej - za DIN šinu - ulaz 18-36 V AC, izlaz 24-280 V AC ,12A

solid state relej - za DIN šinu - ulaz 18-36 V AC, izlaz 24-280 V AC ,12A

Šifra artikla: SSM1A112B7R
solid state relej - za DIN šinu - ulaz 18-36 V AC, izlaz 24-280 V AC ,12A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
6.267,60 RSD
6.267,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Zelio Relay
broj kanala 1
Tip proizvoda ili komponente solid state relej
Broj faza mreže monofazne
Kratko ime uređaja SSM
DOPUNSKE INFORMACIJE
apsolutni maksimalni napon 600 V
cos ϕ 0.5-0.5 (sa maksimalnim opterećenjem)
tip kontakata i sastav 1 NO
napon upravljačkog kola 18...36 V AC
Visina 90.3 mm
napon izlaza 24...280 V AC
snaga motora hp 0.33 hp pri <40 °C 240 V AC
moment pritezanja 0.5...0.8 N.m za ulaz
moment pritezanja 0.5...0.8 N.m za izlaz
otpornost izolacije 1000 MOhm pri 500 V DC
du/dt 500 V/µs izlaz nije aktivan pri maksimalnom naponu
Nosači za montažu simetričnu DIN šinu
lokalna signalizacija status ulaza: LED (zelena)
maksimalni napon preklapanja 4 V AC isključenje
tip tranzistorskog izlaza SCR izlaz
tip tranzistorskog izlaza random voltage switching
neuravnoteženost kapacitivnosti 10 pF za ulaz/izlaz
maksimalno I²t za izbor ultrabrzih osigurača 2560 A².s za 10 ms pri 50 Hz polovina ciklusa
maksimalno I²t za izbor ultrabrzih osigurača 2330 A².s za 8.33 ms pri 60 Hz polovina ciklusa
maximum voltage drop <1.3 V uređaj u radu
[In] nazivna struja 12 A
povezivanje - priključci vijčani priključci: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) za ulaz
povezivanje - priključci vijčani priključci: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) za izlaz
udarna struja 715 A za 16.6 ms
udarna struja 750 A za 20 ms
Širina 18 mm
ograničenje struje ulaza 3.5-8.5 mA
vreme odziva 30 ms (isključenje)
vreme odziva 20 ms (uključenje)
Kategorija prenapona III
Dubina 83.7 mm
struja opterećenja 0.15-6 A
Masa proizvoda 0.09 kg
minimalni napon preklapanja 18 V AC uključenje
maximum leakage current 0.1 mA izlaz nije aktivan
prezentacija uređaja kompletan proizvod
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda REACH
otpornost na plamen V0 u skladu sa UL 94
Temperatura okoline za rad uređaja -30-80 °C
Temperatura okoline za skladištenje -30-100 °C
Standardi IEC 61000
Standardi IEC 60950-1
Standardi IEC 62314
Stepen zaprljanosti 2
dielektrična snaga 4 kV AC za ulaz/izlaz
dielektrična snaga 4 kV AC za ulaz ili izlaz prema kućištu
označavanje CE
IP stepen zaštite IP20
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1307069EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1307069EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
