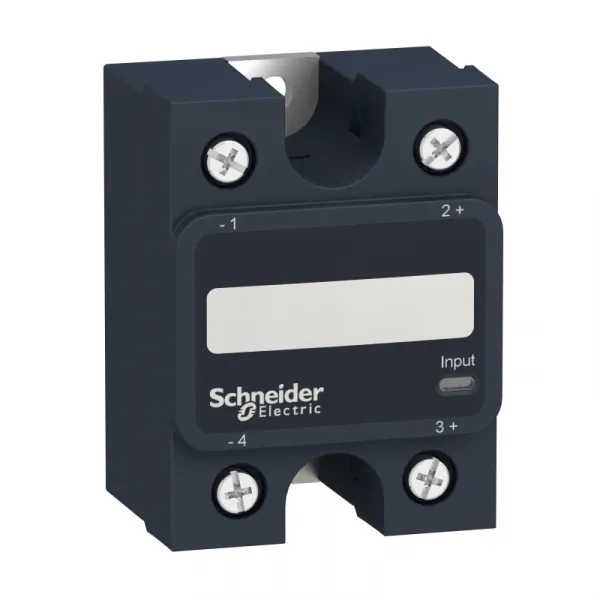

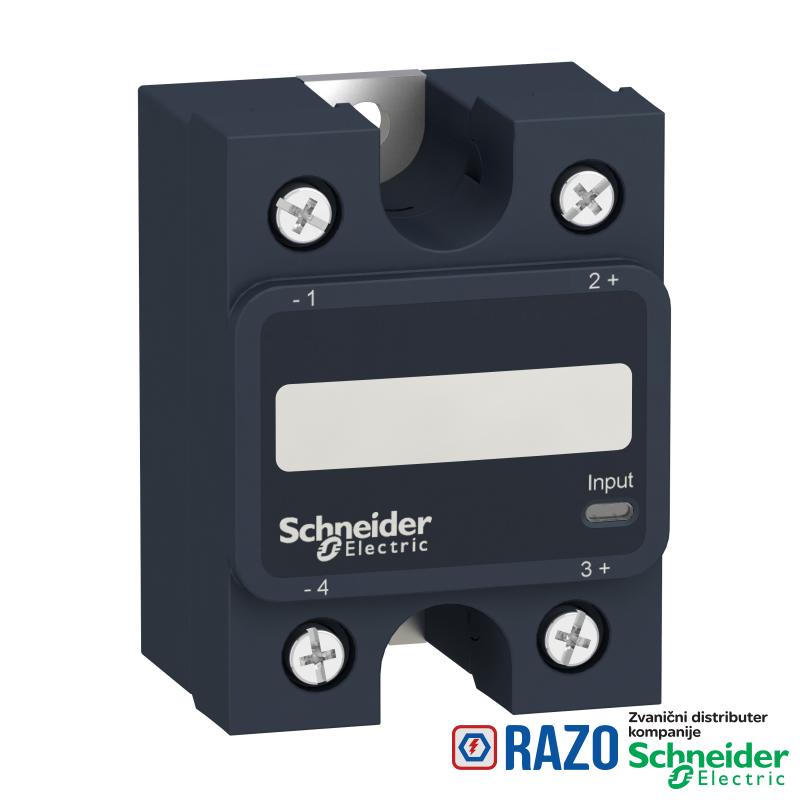

solid state relej - za mont. ploču - ulaz 90-280 V AC, izlaz 48-660 V AC,50A

solid state relej - za mont. ploču - ulaz 90-280 V AC, izlaz 48-660 V AC,50A

Šifra artikla: SSP1A450M7
solid state relej - za mont. ploču - ulaz 90-280 V AC, izlaz 48-660 V AC,50A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
8.278,80 RSD
8.278,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip kontakata i sastav 1 NO
Grupa proizvoda Zelio Relay
Nosači za montažu panel
tip tranzistorskog izlaza SCR izlaz
tip tranzistorskog izlaza prekidanje napona u nuli
[In] nazivna struja 50 A
Tip proizvoda ili komponente solid state relej
Broj faza mreže monofazne
Kratko ime uređaja SSP1
DOPUNSKE INFORMACIJE
apsolutni maksimalni napon 1200 V
sigurnosni podaci o pouzdanosti B10d = 1731395
sigurnosni podaci o pouzdanosti MTTFd = 1875.9 years
cos ϕ 0.5-0.5 (sa maksimalnim opterećenjem)
napon upravljačkog kola 90...280 V AC
napon izlaza 48...660 V AC
snaga motora hp 0.75 hp 120 V AC
snaga motora hp 2 hp 240 V AC
snaga motora hp 5 hp 480 V AC
moment pritezanja 1.5...1.7 N.m za ulaz
moment pritezanja 2...2.2 N.m za izlaz
otpornost izolacije 1000 MOhm pri 500 V DC
du/dt 500 V/µs izlaz nije aktivan pri maksimalnom naponu
termička otpornost 0.45 °C/W junction to case
maksimalni napon preklapanja 10 V AC isključenje
neuravnoteženost kapacitivnosti 8 pF za ulaz/izlaz
maksimalno I²t za izbor ultrabrzih osigurača 1770 A².s za 10 ms pri 50 Hz polovina ciklusa
maksimalno I²t za izbor ultrabrzih osigurača 1629 A².s za 8.33 ms pri 60 Hz polovina ciklusa
maximum voltage drop <1.15 V uređaj u radu
povezivanje - priključci vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz
povezivanje - priključci vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz
povezivanje - priključci vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz
povezivanje - priključci vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz
povezivanje - priključci viljuškasti konektori: 9.2 x 4 mm za ulaz
povezivanje - priključci ring lugs: 9.2 x 4 mm za ulaz
povezivanje - priključci viljuškasti konektori: 11.7 x 4.5 mm za izlaz
povezivanje - priključci ring lugs: 11.7 x 4.5 mm za izlaz
dielektrična snaga 4 kV AC za ulaz/izlaz
dielektrična snaga 4 kV AC za ulaz ili izlaz prema kućištu
ograničenje struje ulaza 5-10 mA
vreme odziva 30 ms (isključenje)
vreme odziva 25 ms (uključenje)
udarna struja 625 A za 16.6 ms
struja opterećenja 0.15-50 A
lokalna signalizacija LED, zelena za ulaz
Masa proizvoda 89.2 g
[Uimp] nazivni podnosivi impulsni napon 6 kV output to case
[Uimp] nazivni podnosivi impulsni napon 6 kV input to output
minimalni napon preklapanja 90 V AC uključenje
maximum leakage current 1 mA izlaz nije aktivan
protection device type tip 1 - 40 A miniature circuit breaker (MCB) - kriva B
protection device type tip 2 - 32 A miniature circuit breaker (MCB) - kriva B
IP stepen zaštite IP20
prezentacija uređaja kompletan proizvod
OKRUžENJE
Sertifikacija proizvoda EAC
Sertifikacija proizvoda REACH
Sertifikacija proizvoda CE
Sertifikacija proizvoda RoHS
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Temperatura okoline za rad uređaja -40-80 °C
Temperatura okoline za skladištenje -40-125 °C
Standardi EN/IEC 60950-1
Standardi CSA C22.2 No 14-13
Standardi EN/IEC 62314
Standardi UL 508
Stepen zaprljanosti 2
označavanje EAC
označavanje CE
označavanje UL
označavanje CSA
Kategorija prenapona III
ODRžIVOST PONUDE
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1505006EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1505006EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh referenca sadrži SVHC iznad propisanog praga
