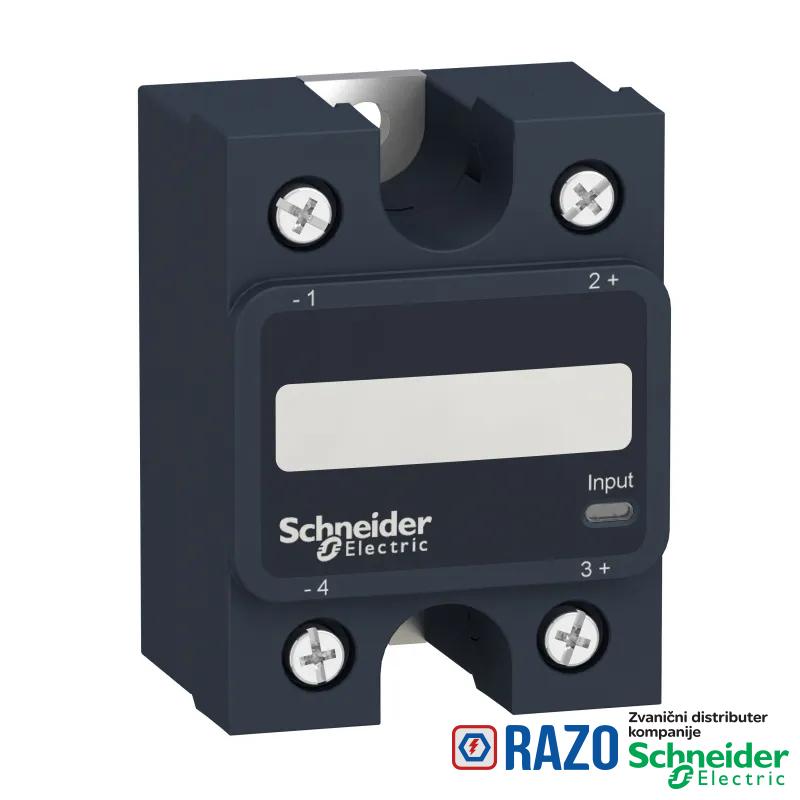

solid state relej-za mont. ploču-term.ploča -ulaz 3-32V DC,izlaz 24-300V AC,10 A
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| tip kontakata i sastav | 1 NO |
| Grupa proizvoda | Zelio Relay |
| Nosači za montažu | panel |
| tip tranzistorskog izlaza | SCR izlaz |
| tip tranzistorskog izlaza | prekidanje napona u nuli |
| Zaštitna oprema | thermal pad |
| [In] nazivna struja | 10 A |
| Tip proizvoda ili komponente | solid state relej |
| Broj faza mreže | monofazne |
| Kratko ime uređaja | SSP1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| apsolutni maksimalni napon | 600 V |
| sigurnosni podaci o pouzdanosti | MTTFd = 1875.9 years |
| sigurnosni podaci o pouzdanosti | B10d = 1731395 |
| cos ϕ | 0.5-0.5 (sa maksimalnim opterećenjem) |
| napon upravljačkog kola | 3...32 V DC |
| napon izlaza | 24...300 V AC |
| snaga motora hp | 0.5 hp 120 V AC |
| snaga motora hp | 1 hp 240 V AC |
| moment pritezanja | 1.5...1.7 N.m za ulaz |
| moment pritezanja | 2...2.2 N.m za izlaz |
| otpornost izolacije | 1000 MOhm pri 500 V DC |
| du/dt | 500 V/µs izlaz nije aktivan pri maksimalnom naponu |
| termička otpornost | 1.03 °C/W junction to case |
| maksimalni napon preklapanja | 1 V DC isključenje |
| neuravnoteženost kapacitivnosti | 10 pF za ulaz/izlaz |
| maksimalno I²t za izbor ultrabrzih osigurača | 60 A².s za 8.33 ms pri 60 Hz polovina ciklusa |
| maksimalno I²t za izbor ultrabrzih osigurača | 66 A².s za 10 ms pri 50 Hz polovina ciklusa |
| maximum voltage drop | <1.15 V uređaj u radu |
| povezivanje - priključci | vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) sa kablovskim završetkom za ulaz |
| povezivanje - priključci | vijčani priključci: 0.5...5.26 mm², (AWG 20...AWG 10) sa kablovskim završetkom za izlaz |
| povezivanje - priključci | vijčani priključci: 0.2...3.3 mm², (AWG 24...AWG 12) bez kablovskog završetka za ulaz |
| povezivanje - priključci | vijčani priključci: 0.5...8.26 mm², (AWG 20...AWG 8) bez kablovskog završetka za izlaz |
| povezivanje - priključci | viljuškasti konektori: 9.2 x 4 mm za ulaz |
| povezivanje - priključci | ring lugs: 9.2 x 4 mm za ulaz |
| povezivanje - priključci | viljuškasti konektori: 11.7 x 4.5 mm za izlaz |
| povezivanje - priključci | ring lugs: 11.7 x 4.5 mm za izlaz |
| dielektrična snaga | 4 kV AC za ulaz/izlaz |
| dielektrična snaga | 4 kV AC za ulaz ili izlaz prema kućištu |
| ograničenje struje ulaza | 10-10 mA pri 12 V DC |
| vreme odziva | 0.5 ciklusa (uključenje) |
| vreme odziva | 0.5 ciklusa (isključenje) |
| udarna struja | 120 A za 16.6 ms |
| struja opterećenja | 0.15-10 A |
| lokalna signalizacija | LED, zelena za ulaz |
| Masa proizvoda | 89.2 g |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV output to case |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV input to output |
| minimalni napon preklapanja | 3 V DC uključenje |
| maximum leakage current | 1 mA izlaz nije aktivan |
| protection device type | tip 1 - 13 A miniature circuit breaker (MCB) - kriva B |
| protection device type | tip 2 - 10 A miniature circuit breaker (MCB) - kriva B |
| IP stepen zaštite | IP20 |
| thermal impedance | 0.48 °C-in²/W at 25 psi |
| prezentacija uređaja | kompletan proizvod |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | RoHS |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | REACH |
| Sertifikacija proizvoda | EAC |
| Temperatura okoline za rad uređaja | -40-80 °C |
| Temperatura okoline za skladištenje | -40-125 °C |
| Standardi | CSA C22.2 No 14-13 |
| Standardi | EN/IEC 62314 |
| Standardi | UL 508 |
| Standardi | EN/IEC 60950-1 |
| Stepen zaprljanosti | 2 |
| označavanje | CE |
| označavanje | EAC |
| označavanje | CSA |
| označavanje | UL |
| Kategorija prenapona | III |
| ODRžIVOST PONUDE | |
|---|---|
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1505006EN |
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1505006EN |
| Status održive ponude | Green Premium proizvod |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
Ovaj Harmony SSP solid state jednofazni relej za montiranje na panel ima nominalnu struju od 10A, kontrolisan je ulazom od 3V do 32V DC, ima nominalni napon opterećenja od 24V do 300V AC sa nultim prebacivanjem napona, idealan za otporna opterećenja Ima vizuelni indikator koji prikazuje status unosa i izlaz alarma koji omogućava brz odgovor na neočekivane događaje. Poseduje test taster za lako otklanjanje grešaka, testiranje i puštanje u rad. Tih je i pouzdan zahvaljujući nedostatku pokretnih kontakata.
